一、产品介绍

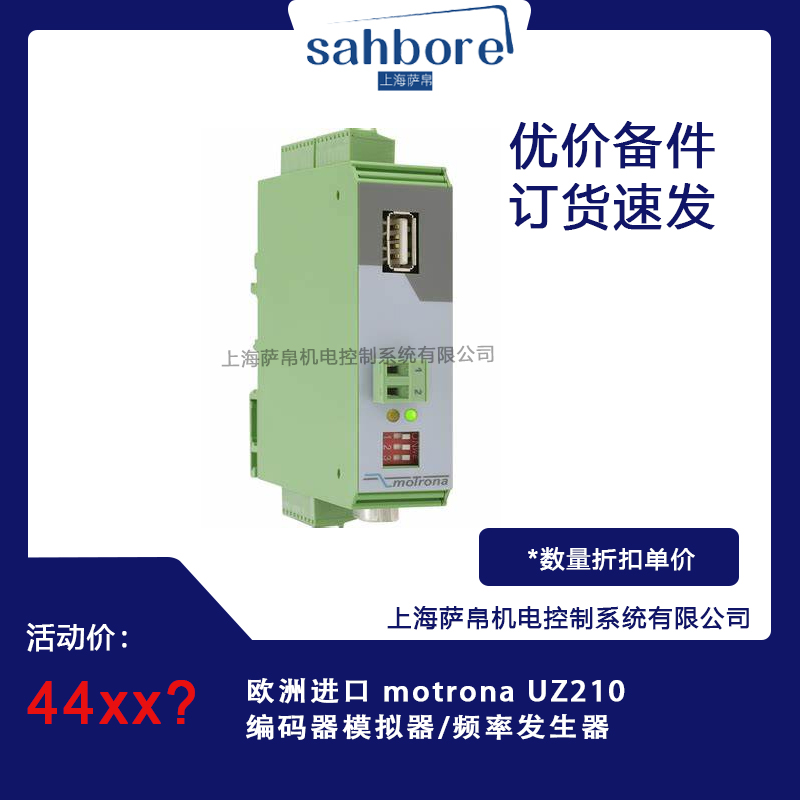

motrona UZ210是一款专为工业自动化系统设计的编码器模拟器与频率发生器，具备高精度信号模拟与灵活参数配置能力。其核心功能包括模拟增量式编码器的A/B/Z三相输出信号，支持频率范围1Hz-100kHz可调、脉冲数1-65535转/脉冲编程，并兼容RS422差分信号（TTL）及HTL电平格式。设备内置可编程U/f特性曲线功能，可自定义模拟输入（±10V或0/4-20mA）与数字输出（频率/位置）的映射关系，满足复杂工业场景需求。

二、功能特点

1. 高精度信号模拟
   • 支持正交A/B相（90°相位差）与零位Z相双模式输出，信号抖动小于0.1%，满足伺服系统、PLC输入通道验证等场景需求。
   • 频率范围1Hz-100kHz可调，脉冲数1-65535转/脉冲编程，适应不同转速与位置反馈需求。
2. 灵活参数配置
   • 通过DIP开关基础模式配置或PC端软件（如OS10.0）精细调节，可模拟电机转速、位置反馈等动态过程。
   • 内置可编程U/f特性曲线功能，支持线性/非线性映射，例如将0-5V电压映射为0-100℃温度值。
3. 工业级可靠性
   • 兼容RS422差分信号（TTL）及HTL电平格式，适配复杂电磁环境。
   • 工作温度范围0-50℃，防护等级IP20，适应工业控制柜环境。
4. 便捷操作与维护
   • LED状态指示灯实时反馈信号输出状态，便于快速诊断。
   • 输出接口采用D-sub 9针或端子排设计，支持最大100kHz单通道频率输出。

三、选型指南

1. 输入信号类型
   • 根据实际应用需求选择±10V或0/4-20mA模拟输入。
2. 输出信号类型
   • 根据目标设备接口要求选择HTL、RS422、SSI或串行信号。
3. 控制输入
   • 若需外部控制信号，选择配备4个PNP控制输入（电压范围10-30V DC）的型号。
4. 电源要求
   • 确认供电系统符合12-30V DC电压范围要求。
5. 特殊功能需求
   • 若需自定义模拟输入与频率输出的转换关系，选择支持可编程U/f特性曲线的型号。

四、技术参数

• 输入信号：1个14位模拟输入，支持±10V或0/4-20mA。
• 输出信号：1个HTL/RS422输出，1个SSI输出，1个RS232/RS485接口。
• 控制输入：4个PNP控制输入，电压范围10-30V DC。
• 电源电压：12-30V DC。
• 温度范围：-20°C至+60°C（部分场景下为0-50℃）。
• 信号抖动：小于0.1%。
• 相位差精度：90°±1°。
• 防护等级：IP20。

五、产品尺寸

motrona UZ210采用紧凑型设计，尺寸为22.5x102x102mm，便于安装在控制柜中，且符合EN 60715标准。

六、应用领域

1. 工业自动化
   • 用于电机控制、传感器接口、运动控制等场景，模拟编码器信号以测试系统稳定性。
2. 运动控制
   • 作为编码器模拟器，生成增量信号或绝对SSI值，支持机械加工设备的位置检测与方向判断。
3. 数据记录
   • 通过串行接口将模拟信号数字化并传输，适用于数据记录系统。
4. 过程控制
   • 将模拟信号转换为数字信号，便于与PLC或上位机系统通信，实现生产流程监控。
5. 教育与研发
   • 用于自动化课程原理教学及实验室无噪声测试场景，替代传统电机-编码器驱动系统。

七、总结

motrona UZ210凭借其高精度信号模拟、灵活参数配置及工业级可靠性，成为工业自动化调试、教育及系统升级的关键工具。其支持宽范围频率调节、脉冲数编程及相位差精准控制，可满足伺服系统、PLC输入通道验证等场景需求。设备内置可编程U/f特性曲线功能，进一步拓展了其在复杂工艺中的应用潜力。无论是作为频率发生器还是信号转换器，UZ210均能提供可靠的解决方案，助力用户提升生产效率与系统稳定性。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
