一、产品介绍

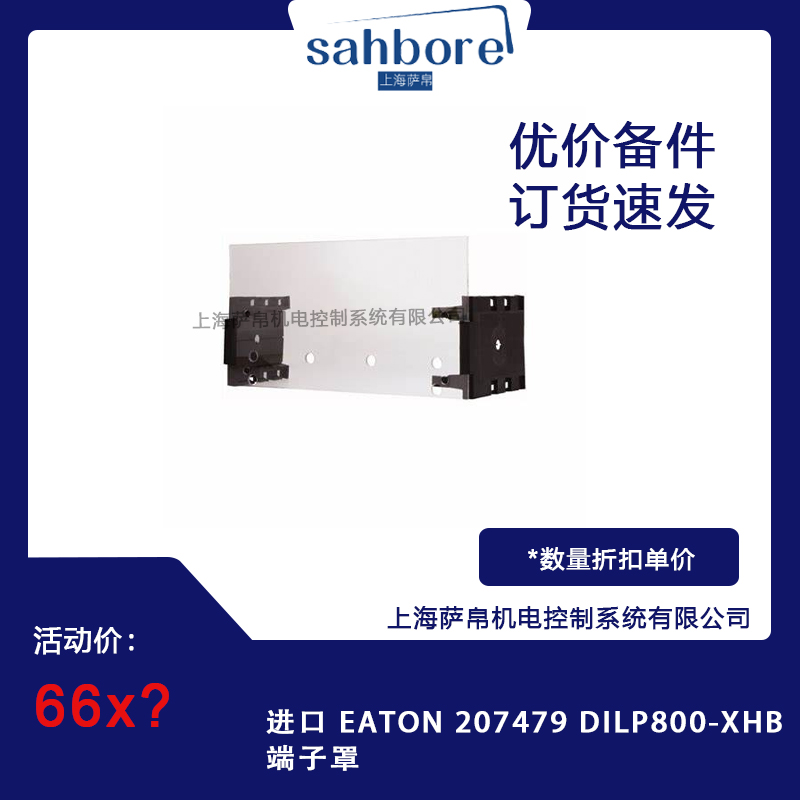

EATON 207479 DILP800-XHB端子罩是专为DIL系列接触器设计的高性能保护装置，旨在提供卓越的电气防护与安全保障。该产品采用工程塑料材质，符合IP20防护等级，能够有效防止意外接触带电部件，确保操作人员的安全。同时，其模块化设计支持快速拆装，便于日常维护与更换，适用于各种工业和商业环境中的低压开关设备。

二、功能特点

1. 精密防护系统：

• 采用工程塑料材质，符合IP20防护等级，有效防止意外接触带电部件。

• UL94 V-0级阻燃塑料可耐受125℃高温，确保在恶劣环境中稳定运行。

2. 快速拆装结构：

• 卡扣式固定结构支持快速拆装，无需工具即可完成操作，适配DILP800/DILM800全系列接触器。

• 一体成型壳体设计配合弹性卡扣+导向槽定位，确保安装稳固且操作便捷。

3. 电气与接口优化：

• 耐压等级达1000V AC（符合IEC 60664-1标准），机械寿命≥500次拆装循环。

• 预留标签位置便于电路标识管理，内部空间支持最大50mm²导线接线，优化线缆进出口位置以提升布线效率。

4. 高可靠性保护：

• 适用于工业和商业环境中的低压开关设备，提供卓越的防尘防水性能。

• 在车间油污、粉尘环境或潜在爆炸性场景中，通过IP20防护等级及抗振动设计（<4.5mm/s）保障安全运行。

三、选型指南

1. 接触器型号匹配：

• 根据接触器型号选择适配的端子罩版本，如DILP800系列。

2. 导线规格考虑：

• 根据导线截面积选择内部空间足够的端子罩，确保接线顺畅。

3. 环境温度适应：

• 高温场景需选用耐温密封套件，确保设备在极端温度下稳定运行。

• 防爆场景需选择ATEX认证版本，满足特定安全标准。

四、技术参数

1. 防护等级：IP20

2. 耐压等级：1000V AC（符合IEC 60664-1标准）

3. 机械寿命：≥500次拆装循环

4. 工作温度范围：-40℃至+125℃（宽温型）

5. 导线规格：支持最大50mm²导线接线

五、产品尺寸

1. 材质：工程塑料（一体成型壳体）

2. 安装方式：卡扣式固定，支持垂直下压锁定

六、应用领域

1. 工业电机控制：保护大功率电机启动器的接线端子，防止油污、粉尘侵入。

2. 能源与基础设施：适配电力系统、铁路运输中的低压开关设备。

3. 特殊环境：石化、能源等防爆场景（需ATEX认证版本），以及高湿度或极端温度环境（宽温型）。

4. 自动化系统：集成至PLC/DCS系统，实现远程监控与数据传输。

七、总结

EATON 207479 DILP800-XHB端子罩以高可靠性、强环境适应性及模块化设计为核心优势，适用于需要精准电气保护与长期安全运行的工业场景。其IP20防护等级、UL94 V-0阻燃材质及宽温工作范围（-40℃至+125℃）可满足绝大多数恶劣环境需求。
