一、产品介绍

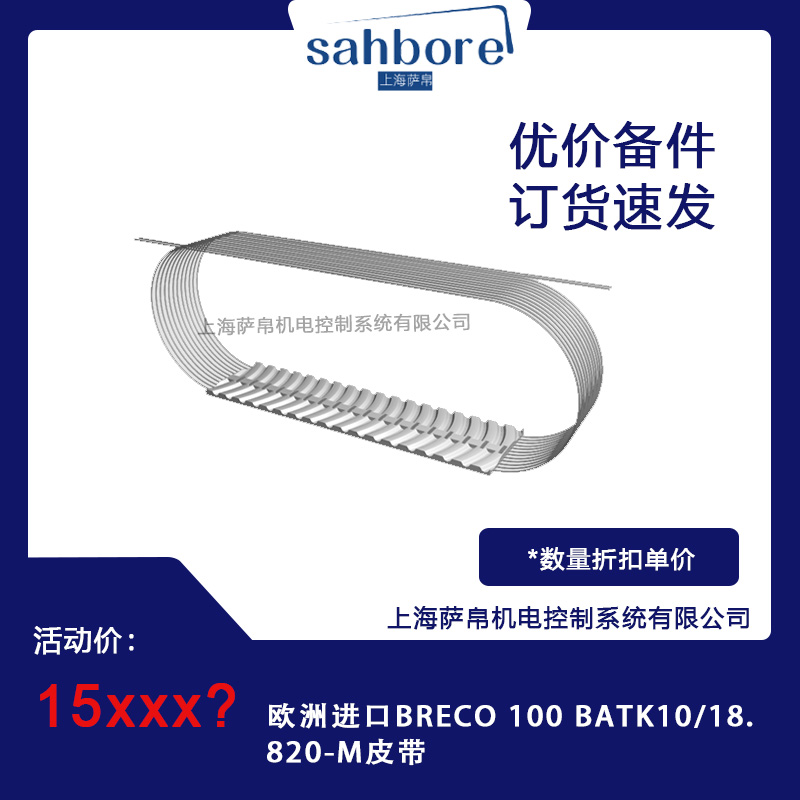

BRECO 100 BATK10/18.820-M是德国BRECO公司生产的高性能聚氨酯同步带，属于BATK10系列。该系列同步带采用梯形齿设计，通过带齿与带轮齿槽的精准啮合实现动力传递，兼具皮带传动、链传动和齿轮传动的优点。其核心结构包括高强度钢丝芯或凯夫拉纤芯抗拉层、耐磨聚氨酯齿面，以及可选的导轨设计（BATK型），支持双向自动导向功能。该型号标准长度为18.820米，带宽100mm，适用于中高负载、高速比及复杂工况的传动场景。

二、功能特点

1. 高传动效率与精准同步：

• 传动效率达98%，传动比误差低于±0.5%，确保多轴系统同步运行无滑差，适合精密制造和自动化生产线。

2. 耐磨损与长寿命：

• 聚氨酯齿面耐磨性强，钢丝芯抗拉层可承受高负载，使用寿命较传统橡胶带提升3-5倍，减少停机维护频率。

3. 低噪音与平稳运行：

• 梯形齿设计减少空气湍流，运行噪音≤65dB（A），弧形齿结构（BATK型）进一步降低振动趋势，提升传输精度。

4. 环境适应性强：

• 耐油、耐腐蚀，可在-20℃至+80℃温度范围内稳定工作，适用于户外、高湿度或腐蚀性环境。

5. 双向自导向功能（BATK型）：

• 集成导轨设计使皮带在两个方向上自动引导，无需法兰，简化安装并提高运行稳定性。

三、选型指南

1. 负载与扭矩需求：

• 根据设备所需传递的功率（如0.5kW-50kW）和峰值扭矩选择带型，100 BATK10系列适用于中高负载场景。

2. 传动比与速度：

• 确认传动比（如1:2至1:10）和运行速度（最高可达50m/s），梯形齿带适合高速比场景。

3. 安装空间限制：

• 测量带轮中心距和带轮直径，选择标准节距（如10mm）或定制长度（如18.820M）。

4. 环境适应性：

• 若用于高温、腐蚀性或户外环境，需选择耐高温聚氨酯材质或添加防腐涂层。

5. 导向需求：

• 若需双向自动导向，优先选择BATK型（如100 BATK10）；单向传动可选用BAT型。

四、技术参数

• 型号：100 BATK10/18.820-M

• 带宽：100mm

• 节距：10mm（梯形齿）

• 齿数：1882齿（按长度计算）

• 抗拉层：高强度钢丝芯或凯夫拉纤芯

• 颜色：标准黑色（可定制其他颜色）

• 重量：约1.2kg/m（具体以实际产品为准）

• 最大转速：10000rpm（BATK10系列）

• 齿负载能力：20596N/cm（宽度25mm参考值，100mm带宽负载能力更高）

五、产品尺寸

• 标准长度：18.820米（可定制任意长度，增量为一个齿节距）

• 带宽范围：25mm-100mm（100 BATK10系列支持最大100mm）

• 带厚：约5.5mm（含齿高）

• 带轮匹配：需选用与齿形（梯形）和节距（10mm）兼容的带轮，带轮直径建议≥50mm以避免齿根应力集中。

六、应用领域

1. 工业自动化：

• 用于机器人关节传动、CNC机床多轴同步控制、包装机械输送系统。

2. 物流输送：

• 机场行李分拣系统、自动化立体仓库的货叉驱动、分拣机滚筒传动。

3. 新能源与环保：

• 光伏设备硅片传输、风电变桨系统、污水处理搅拌装置。

4. 食品与医药：

• 灌装机瓶体输送、制药机械无菌环境传动、烘焙设备烤盘循环系统。

5. 汽车制造：

• 装配线工件搬运、焊接机器人定位、涂装车间输送链传动。

6. 特殊领域：

• 开放式铁道车辆传动（需定制环形结构）、陶瓷机械冷端辊道传动。

七、总结

BRECO 100 BATK10/18.820-M同步带以高精度、长寿命、低维护为核心优势，适用于中高负载、高速比及复杂工况的传动场景。其模块化设计支持快速安装与长度定制，双向自导向功能（BATK型）进一步简化系统结构。
推荐场景：

• 需要多轴同步传动的自动化生产线。

• 无法定期润滑或对卫生要求高的行业（如食品、医药）。

• 户外或高湿度环境下的物流输送系统。

注意事项：

• 安装时需确保带轮轴线平行度≤0.5mm/m，避免带齿偏磨。

• 定期检查带齿磨损情况，建议每6个月进行张力复核。

• 存储时避免阳光直射，环境温度需低于30℃以防止聚氨酯老化。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
