一、产品介绍

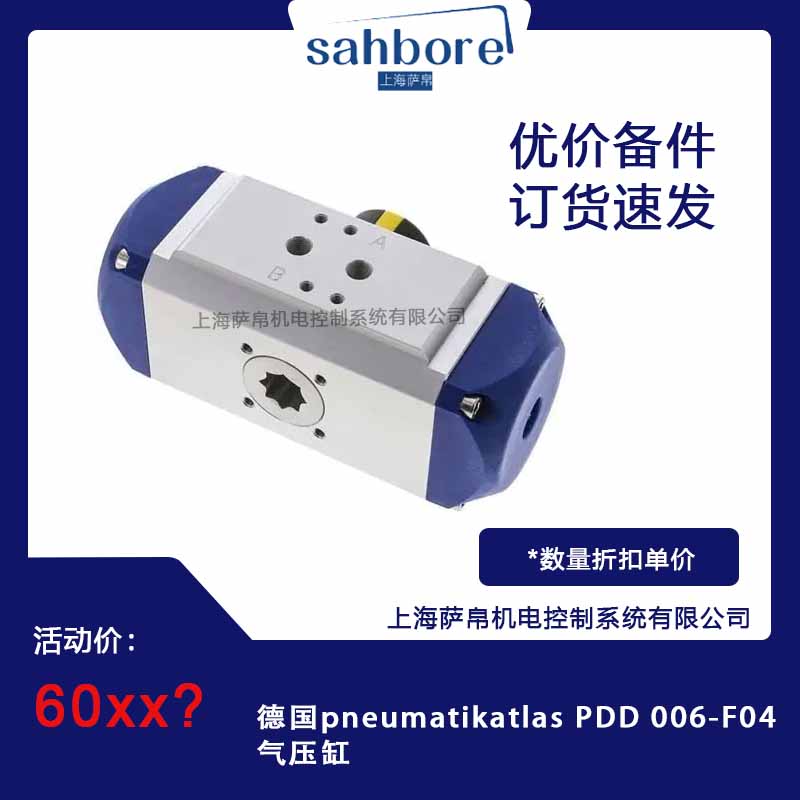

德国pneumatikatlas PDD 006-F04是一款双作用齿条齿轮式气动执行器，专为90°旋转类阀门设计。该执行器采用阳极氧化铝型材壳体，内部集成一对对置活塞，通过齿条带动输出轴齿轮完成旋转运动。型号中的“006”表示名义扭矩等级，而“F04”代表其底部法兰符合ISO 5211 F04标准，可直接与相同规格的球阀、蝶阀或旋塞阀连接。执行器顶部预留NAMUR接口，方便安装电磁阀、限位开关盒或定位器。整体结构紧凑，重量相对较轻，适合空间受限的管路系统。

二、功能特点

1. 高效传动：利用压缩空气作为动力源，将直线运动转化为旋转运动，实现阀门的快速开启和关闭。

2. 双作用设计：开、关两个方向均由气压驱动，可双向输出扭矩，提高控制灵活性。

3. 机械限位：齿条齿轮机构在行程末端具有机械限位，避免阀门过冲，确保操作安全。

4. 耐腐蚀性强：壳体表面经过硬化处理，提供一定程度的耐腐蚀能力；活塞与齿条选用铝材，兼顾强度与重量；密封件为NBR，可在常规工业环境中保持可靠密封。

5. 易于安装与维护：法兰、轴端及气路接口均遵循行业标准，减少了与阀门、控制元件的匹配工作量；顶部指示器能够就地显示阀门位置，便于现场巡检。

三、选型指南

1. 核对阀门扭矩：确保执行器在供气压力下的输出扭矩留有20%以上的余量，以满足阀门实际工作需求。

2. 检查连接法兰：确认阀门连接法兰是否为ISO 5211 F04标准；若阀门轴端为方形，需确认边长11mm的规格与执行器轴孔匹配。

3. 考虑工况温度：根据工况温度决定是否选用FKM密封件；当环境温度可能长期高于80°C时，可提出特殊要求。

4. 评估安装空间：安装空间方面，应预留顶部至少30mm高度，用于电磁阀或限位开关的接线与维护。

四、技术参数

• 执行器类型：双作用齿条齿轮式

• 名义扭矩等级：006

• ISO法兰规格：F04

• 方轴接口：11mm

• 工作介质：压缩空气（建议过滤≤40µm，含油或无油均可）

• 供气压力：2.5–10 bar

• 介质温度：-20°C至+80°C（标准NBR密封），可选-20°C至+120°C（FKM密封）

• 壳体材质：阳极氧化铝

• 活塞与齿条：铝

• 密封件：NBR（FKM可选）

• 顶部接口：VDI/VDE 3845 NAMUR标准，可直接安装电磁阀

• 侧面接口：G1/8"内螺纹，用于进、排气

• 重量：约0.7kg

• 旋转角度：90°±5°，末端可通过螺钉微调±5°

• 防护等级：IP65（配合密封电缆接头）

• 符合指令：ATEX II 2GD c 85°C（可选防爆型）

五、产品尺寸

• 整体长度：约165mm

• 宽度：约66mm

• 高度：约89.9mm

• 底部法兰对角安装孔中心距：42mm，螺纹规格M5，深度8mm

• 顶部NAMUR安装面到壳体上端面：约20mm

• 侧面气口中心线距离底面：25mm

• 输出轴端面突出法兰面：14mm，轴端螺纹M5，深度8mm，用于固定连接件

六、应用领域

PDD 006-F04在过程工业、机械制造及楼宇自动化中均有应用实例。典型场景包括：

1. 水处理厂：用于小型球阀控制，确保水流的稳定供应。

2. 化学配料系统：驱动隔膜阀，实现化学物质的精确配料。

3. 食品厂：操作CIP管路的蝶阀，保障食品生产的卫生安全。

4. 压缩空气管网：实现切断阀的自动化控制，提高管网运行效率。

5. 中小型锅炉：控制燃料切换阀，确保锅炉的稳定运行。

6. HVAC系统：远程控制风阀，实现室内环境的舒适调节。

七、总结

德国pneumatikatlas PDD 006-F04气压缸以其高效传动、双作用设计、机械限位、耐腐蚀性强以及易于安装与维护等特点，在工业自动化领域表现出色。其紧凑的结构和广泛的适用性使其成为多种应用场景下的理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
