一、产品介绍

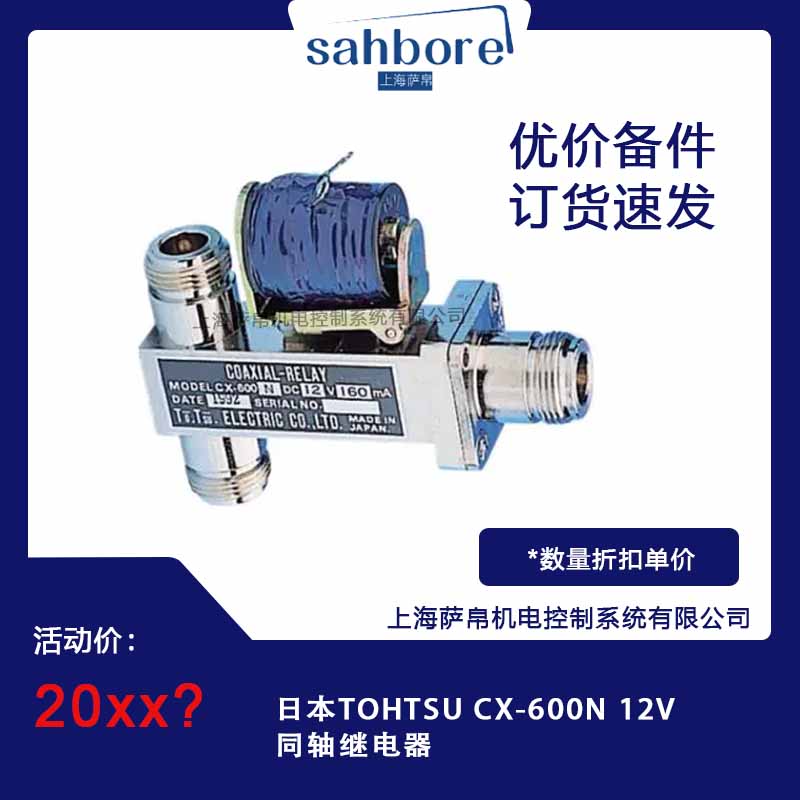

日本TOHTSU CX-600N 12V同轴继电器是一款专为射频（RF）信号切换设计的高性能电子元件，采用12V直流（DC）线圈驱动，支持单刀双掷（SPDT）触点形式。其核心功能是通过电磁信号控制电路的通断，实现高频信号的稳定传输与切换。该继电器具备宽频带性能（DC-6GHz）、低插入损耗（<0.3dB@1GHz）和高隔离度（>80dB@1GHz），适用于通信设备、测试仪器、天线切换系统等需要高频率信号路由的场景。

二、功能特点

1. 高频性能优异

• 频率范围覆盖DC-6GHz，电压驻波比（VSWR）<1.3@3GHz，确保信号在高频段的完整性。

• 插入损耗极低（<0.3dB@1GHz），减少信号衰减，提升传输效率。

2. 高隔离度

• 端口间隔离度>80dB@1GHz，有效隔离不同通路信号，避免串扰和干扰。

3. 快速切换与长寿命

• 动作时间<5ms（含反弹时间），机械寿命达500万次（额定负载），满足高频次操作需求。

4. 紧凑结构与防护设计

• 金属密封外壳（锌合金镀镍）防电磁泄漏，等效IP67防护等级（充氮气保护），适应恶劣环境。

• SMA-K型射频接口（可转接N型），接口扭矩建议0.7-1.2Nm，确保连接稳定性。

5. 宽工作温度范围

• 支持-40℃至+85℃环境温度，满足工业级应用需求。

三、选型指南

1. 触点形式选择

• CX-600N：单刀双掷（SPDT），适用于单路信号切换。

• CX-600D：双刀双掷（DPDT），适用于多路信号同步切换。

2. 阻抗匹配

• 标准型号为50Ω，若需适配75Ω系统（如视频信号），需定制版本。

3. 特殊需求定制

• 高温型（-55℃至+125℃，后缀-HT）：适用于极端温度环境（如航天、极地设备）。

• 低磁泄漏版（后缀-MR）：专为MRI设备等对磁干扰敏感的场景设计。

4. 电气参数验证

• 确认控制电路电压为12V DC，波动范围±10%，避免线圈过热或动作异常。

• 触点容量需匹配负载：1A@30VDC（射频功率10W max），避免过载损坏。

四、技术参数

1. 电气特性

• 触点容量：1A@30VDC（射频功率10W max）。

• 线圈功耗：0.36W（12VDC/30mA）。

• 触点-线圈耐压：1000VAC（1分钟）。

2. 机械特性

• 振动耐受：10-500Hz/10G（MIL-STD-202）。

• 冲击耐受：100G（6ms半正弦波）。

3. 环境指标

• 工作温度：-40℃至+85℃。

• 存储条件：湿度<40%RH，防潮存储以避免氧化。

五、产品尺寸

1. 外壳与安装

• 材质：锌合金镀镍（无磁化效应）。

• 安装方式：4×M2.5螺钉固定（孔距21mm×15mm），面板开孔Φ12mm（前装式）。

2. 重量与接口

• 重量：28g（含接口）。

• 接口定义：红色线为线圈+12V，黑色线为线圈GND，中心针为RF COM（引脚定义见壳体激光标记）。

六、应用领域

1. 通信系统

• 通信基站：天线分集切换，提升信号覆盖稳定性。

• 卫星通信：LNB信号选择，实现多频段信号接收。

2. 测试测量

• 自动化测试：矢量网络分析仪通道切换，支持多参数同步测试。

• 射频测试：模拟高频信号切换场景，验证设备性能。

3. 医疗设备

• 射频治疗仪：能量路由控制，确保治疗精准性。

4. 工业自动化

• 雷达系统：T/R模块保护开关，防止信号过载损坏。

• 生产线控制：高频信号精确切换，提升自动化效率。

七、总结

日本TOHTSU CX-600N 12V同轴继电器凭借其高频性能、高隔离度、快速切换能力和紧凑设计，成为射频信号切换领域的核心元件。其宽频带支持（DC-6GHz）、低插入损耗（<0.3dB@1GHz）和长寿命（500万次机械寿命）满足通信、测试、医疗等多行业需求。选型时需重点关注触点形式、阻抗匹配及特殊环境适应性（如高温或低磁泄漏需求）。对于需要高频信号稳定传输的场景，该继电器是提升系统可靠性和效率的理想选择。
