一、产品介绍

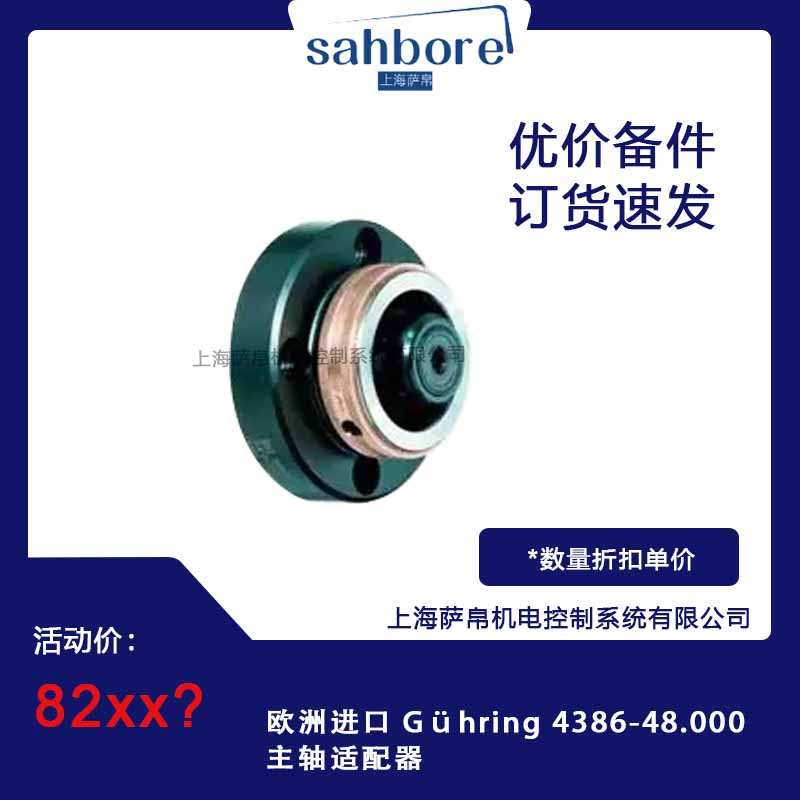

Gühring 4386-48.000主轴适配器是德国Gühring公司生产的高精度机床主轴连接件，专为加工中心、镗铣床等精密设备设计。其核心功能是实现HSK-A63高速主轴与BT40刀柄的跨标准兼容，通过双锥面定位技术，兼顾高速稳定性与重负载传递需求。该适配器采用模块化设计，支持多品牌机床与刀具的无缝对接，是航空航天、汽车制造等领域高精度加工的关键部件。

二、功能特点

1. 高精度定位

• 定心精度≤0.002mm（TIR），确保刀具与主轴的同心度，减少振动与偏差。

• HSK-A63端采用双面定位，BT40端为锥面+端面组合定位，提升连接刚性。

2. 高速适配能力

• 最高适配转速40,000rpm，标配G2.5动平衡（可选G1.0级），满足高速切削需求。

• 最大传递扭矩80N·m，动态负载下仍能保持稳定传输。

3. 耐用性与可靠性

• 材料选用42CrMo4调质钢，表面硬铬/抛光处理，硬度达HRC45-50，耐磨耐腐蚀。

• 键槽设计（6mm×3mm）增强抗扭性能，寿命超500万次换刀。

4. 冷却与兼容性

• BT40端支持16-32mm ER夹头安装，并配备内部冷却通孔，适应复杂工况。

• 符合DIN 69873（HSK-A63侧）与ISO 7388/1（BT40侧）标准，兼容性强。

三、选型指南

1. 机床匹配

• 确认主轴类型为HSK-A63，核对拉钉螺纹规格（如M16/M12），避免接口不兼容。

• 高速加工场景（如钛合金铣削）需选配G1.0动平衡版本，以降低振动风险。

2. 刀具系统适配

• 根据加工需求选择ER32/ER40夹头或侧固式（SK30）/液压夹紧（HYDRO）版本。

• 需配套Gühring专用螺母，确保夹紧力均匀分布。

3. 环境适应性

• 高温环境（如发动机缸体加工）建议选配强制风冷模块，防止热变形。

• 洁净车间（如医疗器械生产）需选择表面抛光版本，减少颗粒污染。

四、技术参数

1. 机械精度

• 径向跳动≤0.002mm（TIR），轴向重复定位精度±2μm。

• 锥面接触面积＞85%，法兰直径63mm（HSK-A63侧），锥长105mm（BT40侧）。

2. 材料与表面处理

• 主体材质：42CrMo4调质钢，硬度HRC45-50。

• 表面处理：硬铬镀层+抛光，耐腐蚀性符合盐雾测试96小时标准。

3. 工作条件

• 温度范围：-20℃至+120℃，热变形系数11.5×10⁻⁶/K。

• 防护等级：IP54，防尘防水设计，适应恶劣工况。

五、产品尺寸

• 总长：约180mm（含标准拉钉）。

• 重量：约2.8kg（以实物为准）。

• 接口尺寸：

• HSK-A63侧：法兰直径63mm，锥度1:10。

• BT40侧：锥度1:20（7:24），锥长105mm。

六、应用领域

1. 航空航天

• 钛合金结构件高速铣削、发动机叶片精密加工，依赖其高转速与低振动特性。

2. 汽车制造

• 发动机缸体/缸盖镗孔、变速箱壳体生产线，适配大扭矩传递需求。

3. 模具工业

• 精密注塑模/压铸模的冷却水孔、顶针孔加工，保障孔径精度与表面质量。

4. 能源设备

• 涡轮机、泵阀类零件的深孔/斜孔加工，通过内部冷却功能延长刀具寿命。

七、总结

Gühring 4386-48.000主轴适配器以高精度、高兼容性与强耐用性为核心优势，通过双锥面定位与模块化设计，成为精密加工领域的标杆产品。其支持40,000rpm高速切削与80N·m扭矩传递的能力，尤其适用于对稳定性要求严苛的场景（如航空航天钛合金加工）。选型时需重点关注机床接口匹配、动平衡等级及冷却需求，以最大化发挥设备性能。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
