一、产品介绍

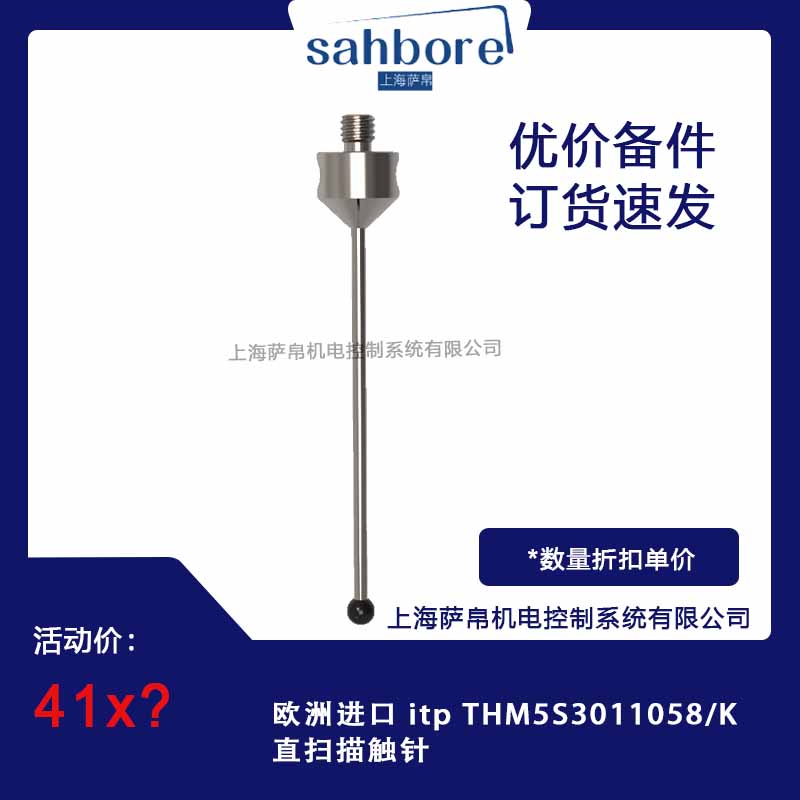

ITP THM5S3011058/K直扫描触针是德国ITP品牌专为高精度测量设计的一款专业测针，广泛应用于三坐标测量机（CMM）、齿轮量测仪及精密制造场景。该触针采用氮化硅测球与硬质合金杆的组合，确保了测量的高精度与稳定性，同时适配M5螺纹测座，便于与各种主流测头系统连接使用。

二、功能特点

1. 高精度测量：测球直径3.0mm，球度≤0.1μm，表面粗糙度Ra≤0.01μm，保证多方向探测的补偿一致性，满足±0.5μm级测量精度需求。

2. 低测力设计：扫描测力低至0.05N，避免软质材料变形，提升轮廓测量真实性。

3. 高刚性与稳定性：硬质合金杆比不锈钢杆刚度提升约40%，有效长度48mm下仍保持低挠曲，确保高速扫描时的测量稳定性。

4. 抗粘铝特性：氮化硅测球硬度高且与铝无粘连，适合铝制工件表面扫描。

5. 模块化设计：支持加长杆与星型测针组合，扩展测量范围，满足复杂几何特征的测量需求。

6. 快响应与兼容性：响应时间≤1ms，支持100~500点/秒的高速扫描，适配主流测头系统，更换后无需重新校准。

三、选型指南

1. 测球直径：根据测量特征尺寸选择，ITP THM5S3011058/K标准配置为3.0mm。

2. 测杆长度：根据测量深度和空间选择，该型号有效测量长度为48mm，总长度为58mm。

3. 材质需求：氮化硅测球适合铝制工件表面扫描，硬质合金杆提供高刚性和稳定性。

4. 接口类型：确认与测头系统的螺纹匹配，ITP THM5S3011058/K为M5螺纹底座。

5. 测量环境：考虑振动、温度等因素对测量精度的影响，选择适合的测针规格。

四、技术参数

1. 型号代号：THM5S3011058/K，其中“THM”为直扫描触针系列代号，“5”对应M5×0.5螺纹，“S30”表示氮化硅球（Si₃N₄）与3mm球径，“11058”为规格代码，“/K”为高精度校准版本。

2. 测球材料：氮化硅，硬度高且耐磨。

3. 杆身材料：硬质合金，提供高刚性和稳定性。

4. 重复定位精度：≤0.5μm。

5. 扫描测力：0.05~0.3N（可调）。

6. 适用测头类型：触发式/扫描式。

五、产品尺寸

1. 测球直径：3.0mm。

2. 测杆直径：3mm。

3. 有效测量长度：48mm。

4. 总长度：58mm。

5. 螺纹规格：M5×0.5。

六、应用领域

1. 汽车制造：用于发动机缸体、变速箱壳体的曲面轮廓与边缘尺寸测量，适配铝制工件的抗粘需求。

2. 航空航天：用于涡轮叶片、结构件的型面与边缘轮廓检测，确保空气动力学性能与装配精度。

3. 精密制造：用于模具型腔、医疗器械外壳的曲面轮廓与形位公差测量，满足高精度需求。

4. 3C电子：用于手机中框、笔记本外壳的边缘与曲面测量，适配自动化检测线的高速扫描。

5. 计量与科研：用于标准件校准、材料表面轮廓分析，适配高精度三坐标测量机与影像测量仪的联动测量。

七、总结

ITP THM5S3011058/K直扫描触针以其高精度、低测力、高刚性与稳定性、抗粘铝特性以及模块化设计等优点，成为复杂几何特征测量的理想选择。该触针不仅技术参数先进，而且应用领域广泛，能够满足汽车制造、航空航天、精密制造、3C电子以及计量与科研等多个领域的高精度测量需求。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
