一、产品介绍

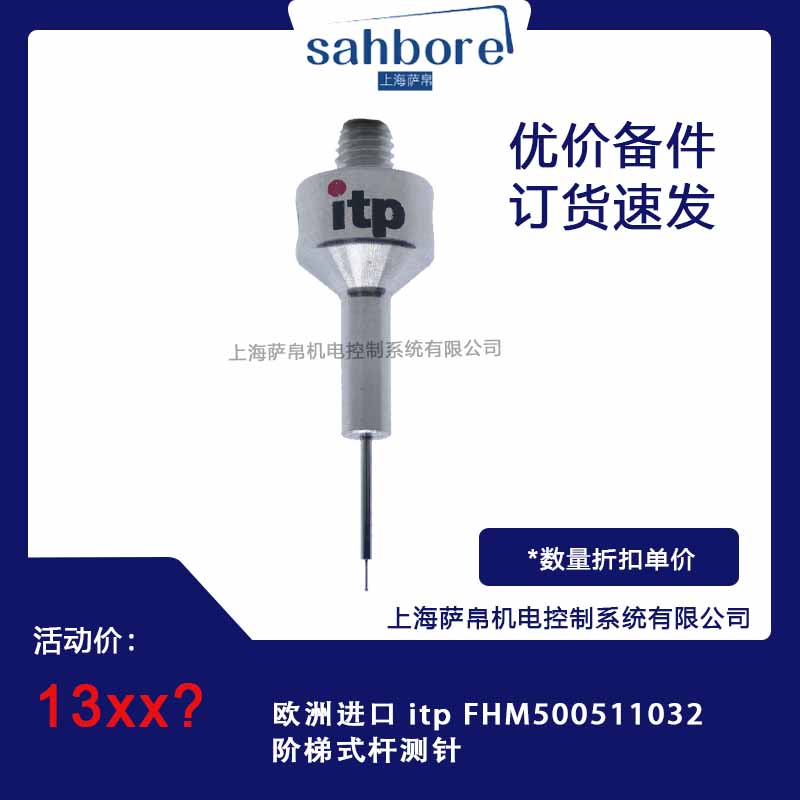

ITP FHM500511032阶梯式杆测针是欧洲进口的一款高精度测量工具，专为解决小孔、深腔、沟槽等受限空间的测量难题而设计。该测针采用阶梯式杆身设计，结合红宝石测球与硬质合金杆身，确保在复杂几何特征测量中的精确性和稳定性。

二、功能特点

1. 高精度测量：重复定位精度≤1.0μm，满足±1μm级几何公差检测需求。

2. 阶梯式设计：通过阶梯杆设计，在保证刚性的同时缩小头端直径，实现干涉避让与精准触达。

3. 超高的刚性：ITP测针以其极小的弯曲量著称，即使在长悬伸或阶梯式设计下，仍能最大限度地减少因测针挠曲带来的测量误差。

4. 极佳的动平衡：精密制造确保在高扫描速度下运行平稳，减少振动。

5. 优化的螺纹连接：与测头或加长杆的连接接口加工精度极高，确保重复安装的定位精度。

6. 模块化设计：可以与其他ITP的加长杆、转接头灵活组合，构建复杂的测针系统。

三、选型指南

1. 测球直径：常见0.3mm~5mm，根据测量特征尺寸选择。ITP FHM500511032标准配置为0.5mm。

2. 测杆长度：阶梯式设计，总长度约500mm（也有说法为60mm，具体取决于型号配置），需根据测量深度和空间选择。

3. 材质需求：碳化钨（高刚性）或陶瓷（绝缘、防磁）。ITP FHM500511032采用硬质合金杆身。

4. 接口类型：确认与测头系统的螺纹匹配，如M3或M5螺纹。ITP FHM500511032为M5螺纹底座。

5. 测量环境：存在振动或温度波动时需选择更短、更粗的测杆。

6. 特殊需求：如需导电性、绝缘性或防腐蚀涂层，需特别定制。

四、技术参数

1. 型号代号：FHM500511032，其中“FHM”为阶梯杆测针系列代号，“5005”对应有效长度50mm、测球直径0.5mm，“11032”为材质与规格代码（红宝石球+硬质合金杆+M5螺纹）。

2. 测球材料：人造红宝石，硬度高、耐磨、球形度极好。

3. 杆身材料：硬质合金（碳化钨），刚性好。

4. 重复定位精度：≤1.0μm。

5. 最大允许负载：通常0.2N~1N（需参考测头系统限制）。

五、产品尺寸

1. 总长度：约500mm

2. 测杆直径：阶梯式设计，如5mm→11mm→20mm（具体取决于型号配置）。

3. 测球直径：0.5mm（标准配置）。

4. 螺纹接口：M5（常见）或M4（需特别定制）。

六、应用领域

1. 汽车制造：测量缸体、缸盖的深油道孔、水套、气门导管孔的直径和位置度。

2. 航空航天：测量涡轮叶片复杂的冷却气膜孔、机匣内腔的台阶尺寸。

3. 模具行业：测量注塑模、压铸模深型腔底部的特征，或有筋板阻挡的侧面特征。

4. 通用精密制造：测量壳体类零件内部多层台阶孔的同轴度、深度。

七、总结

ITP FHM500511032阶梯式杆测针以其高精度、高刚性、模块化设计和广泛的应用领域，成为复杂几何特征测量的理想选择。通过阶梯式杆身设计，该测针能够轻松应对小孔、深腔等受限空间的测量挑战，确保测量结果的准确性和可靠性。同时，其优化的螺纹连接和模块化设计，使得用户能够根据实际需求灵活构建复杂的测针系统，满足不同测量任务的需求。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
