一、产品介绍

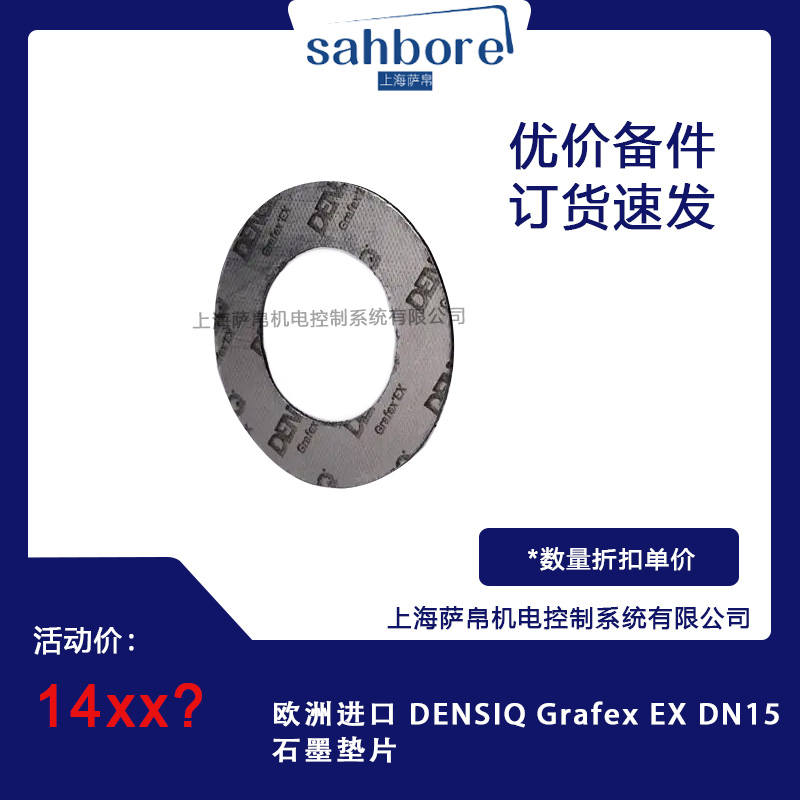

DENSIQ Grafex EX DN15石墨垫片是瑞典DENSIQ公司专为严苛工况研发的增强型石墨密封垫片，采用专利多层石墨复合技术，适用于高温高压的管道法兰连接。该垫片符合EN 1514-1标准，特别针对化工、能源行业的腐蚀性介质密封需求设计，是小口径高压管道（DN15规格，即1/2英寸）的理想密封解决方案。

二、功能特点

1. 材料创新

• 核心结构：高纯度柔性石墨层（碳含量≥99.6%），搭配304不锈钢内嵌骨架（厚度0.2mm），表面可选PTFE抗粘涂层。

• 性能优势：热传导率150W/m·K（纵向），回弹率≥40%（ASTM F36测试），抗蠕变性能优异（2000小时@300℃变形<5%）。

2. 工业级可靠性

• 耐温范围：-240℃至+650℃（氧化环境下450℃），化学兼容性强，可耐受98%硫酸、40%NaOH等强腐蚀介质。

• 压力等级：PN40（常温）/PN25@450℃，适用于高压工况。

3. 智能安装特性

• 激光蚀刻定位标记，防止错装；非对称结构设计（单侧导向槽），便于对齐；预压缩指示色带，安装到位后变色提示。

三、选型指南

1. 介质类型

• 通用型（Grafex EX）：适用于酸碱介质。

• 特殊型（Grafex EX-S）：针对含氟介质或超高纯度需求。

2. 法兰标准

• 欧标法兰：EN 1092-1。

• 美标法兰：ASME B16.5（需注明RF/FF面）。

3. 增强需求

• 基础版：不锈钢骨架。

• 升级版：哈氏合金骨架（用于氯离子环境）。

4. 典型配置方案

• 炼油厂酸性油品管道：EX-S+PTFE涂层。

• 核电二回路蒸汽管：EX+Inconel骨架。

• 制药洁净管道：EX+电解抛光处理。

四、技术参数

1. 尺寸精度

• 内径（ID）：15.7±0.1mm

• 外径（OD）：34.9±0.2mm

2. 物理性能

• 密度：1.8±0.1g/cm³

• 压缩率：18-22%（ASTM F36）

• 泄漏率：≤1×10⁻⁴ mbar·L/s（氦检）

• 抗拉强度：纵向≥8MPa，横向≥4MPa

五、产品尺寸

1. 标准规格

• 内径：15.7mm（匹配DN15管道）

• 外径：34.9mm（EN 1092-1标准）

• 厚度：1.5mm/3.0mm（可选）

2. 结构细节

• 骨架波纹深度：0.15mm（螺旋波纹）

• 边缘倒角：0.3×45°（防安装损伤）

六、应用领域

1. 石油化工

• 催化裂化装置高温法兰密封

• 乙烯裂解炉急冷系统

• 酸碱性介质泵进出口

2. 电力能源

• 超临界锅炉给水管道

• 地热井高温卤水系统

• 氢能储运管道连接

3. 特殊行业

• 核废料处理设备密封

• 半导体特气输送系统

• 深海钻井平台液压管路

七、总结

DENSIQ Grafex EX DN15石墨垫片凭借其专利多层石墨复合技术、高纯度材料及智能安装设计，成为高温高压腐蚀性介质密封领域的标杆产品。其优异的耐温性（-240℃至+650℃）、化学兼容性（耐受强酸强碱）及抗蠕变性能，确保了在化工、能源、核电等行业的长期稳定运行。选型时需根据介质类型、法兰标准及增强需求进行定制化配置，以满足不同工况的严苛要求。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
