一、产品介绍

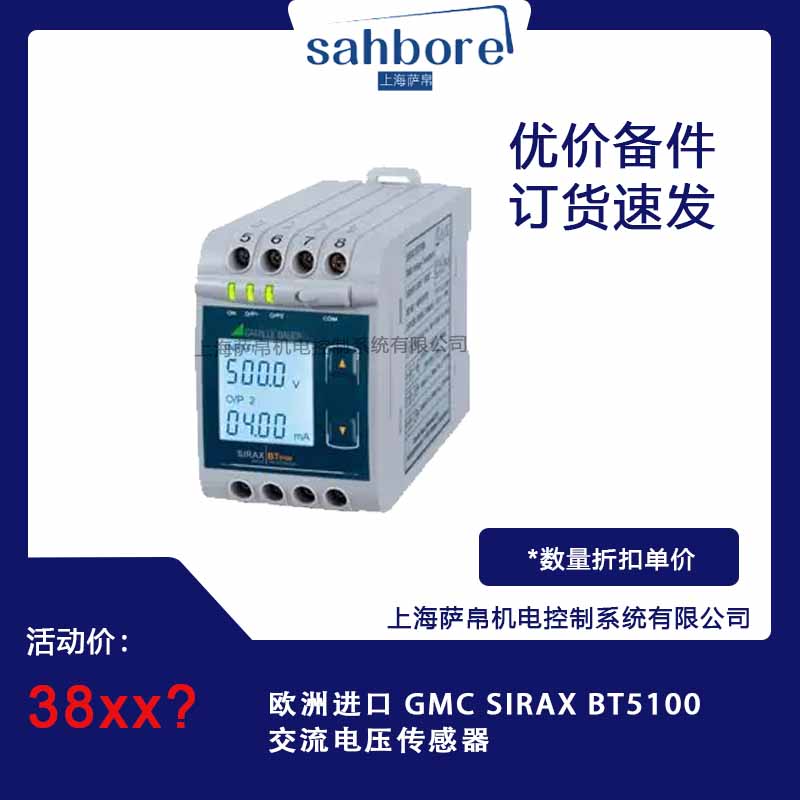

GMC SIRAX BT5100是德国GMC集团旗下SIRAX品牌的高精度隔离式交流电压传感器，专为智能电网、工业电能监测及新能源系统设计。该产品采用罗氏线圈技术实现非接触式电压测量，符合IEC 61869-2标准并通过TÜV Süd认证，具备高精度、宽频响、强抗干扰能力等特点，适用于复杂工业环境中的电压监测与电能质量分析。

二、功能特点

1. 高精度测量：精度等级达0.5级（IEC 60044-8），频响范围10Hz-20kHz（-3dB），相位误差<0.1°（50/60Hz），可精准捕捉电压波形细节。

2. 双模输出系统：支持模拟量输出（0-10V/4-20mA可切换）与数字接口（RS485 Modbus-RTU，波特率最高115.2kbps），适配工业自动化与远程监控需求。

3. 智能诊断功能：内置线圈完整性监测（开路/短路自检）及全温区（-40℃~+85℃）温度漂移补偿，确保长期稳定性。

4. 宽环境适应性：防护设计包含双重绝缘（3kV AC/1min耐压）、UL94 V-0阻燃材料外壳及IP20防振端子，适应-40℃~+85℃宽温环境及5000m高海拔场景。

5. 模块化扩展：可选防爆版（ATEX Zone 2）、铁路版（EN 50155）及扩展量程版本，满足特殊场景需求。

三、选型指南

1. 量程选择：

• 标准版：0.1-36kV（BT5100-36）

• 扩展版：0.1-69kV（BT5100-69）

2. 输出配置：

• 基础型：单模拟量输出

• 高级型：模拟+数字双输出

3. 安装方式：

• 固定式：DIN导轨安装

• 便携式：带鳄鱼夹探头

4. 特殊认证：

• 防爆版：ATEX Zone 2认证

• 铁路版：EN 50155认证

四、技术参数

1. 电气性能：

• 额定电压：36kV/69kV（有效值）

• 精度等级：0.5级（IEC 60044-8）

• 频响范围：10Hz-20kHz（-3dB）

• 相位误差：<0.1°（50/60Hz）

2. 机械特性：

• 线圈长度：1.5m（可定制0.5-5m）

• 弯曲半径：≥50mm（永久安装）

3. 环境适应：

• 工作温度：-40℃~+85℃

• 海拔高度：≤5000m

五、产品尺寸

1. 传感器头：直径Φ45mm×厚度25mm，重量320g（含电缆）。

2. 电子单元：90×70×60mm（DIN导轨式），安装孔距35mm（标准导轨）。

六、应用领域

1. 智能电网：配电网电压质量监测、光伏逆变器并网检测。

2. 工业自动化：变频器输入侧谐波分析、大型电机启动冲击记录。

3. 轨道交通：接触网电压波动监测、牵引变电所电能计量。

4. 新能源：风电集电线路故障定位、储能系统PCS端电压保护。

5. 电能质量分析：集成至电能质量分析系统，实现实时数据采集与远程监控。

七、总结

GMC SIRAX BT5100凭借其高精度测量、宽频带响应、模块化扩展及强环境适应性，成为工业电压监测领域的标杆产品。其双模输出系统与智能诊断功能显著提升系统集成效率与维护便捷性，而防爆、铁路等特殊版本则进一步拓展了应用边界。对于需要精准电压监测与长期稳定运行的场景，该传感器是理想选择。选型时需重点关注量程匹配、信号接口兼容性及行业认证需求，以确保最佳性能与合规性。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
