一、产品介绍

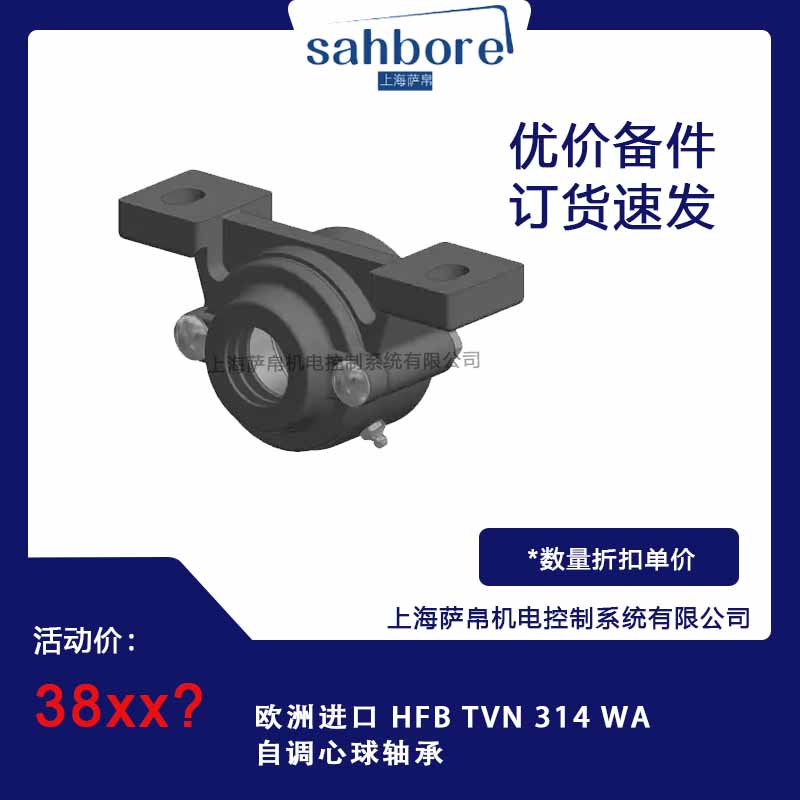

HFB TVN 314 WA自调心球轴承是欧洲进口的高精度轴承，专为应对轴与轴承座对中误差设计，适用于工业传动系统中存在轴偏斜或安装误差的场景。其核心优势在于通过优化内部结构，减少因安装偏差或轴变形导致的额外应力，从而提升设备运行的稳定性和使用寿命。该轴承属于双列自调心球轴承，配备紧定套（型号WA），便于在光轴上快速安装与拆卸，广泛应用于需要高可靠性的传动部件中。

二、功能特点

1. 自动调心能力
   外圈采用球面滚道设计，允许轴承在±2°~3°的偏斜范围内自动调整，补偿轴弯曲、加工误差或安装不对中，避免额外应力集中。

2. 高承载能力
   双列球体结构提供较高的径向载荷能力，同时可承受一定双向轴向载荷，适用于中等负荷应用。

3. 低摩擦运行
   精密加工的滚道与钢球配合优质润滑，确保低摩擦、低噪音运行，运行温度相对较低。

4. 耐用性强
   采用高碳铬钢（GCr15）材质，热处理硬度达58-62 HRC，耐磨耐腐蚀，适应恶劣工况。

5. 安装便捷
   紧定套设计简化安装流程，通过拧紧锁紧螺母即可将轴承固定在光轴上，无需复杂工具。

6. 灵活密封选项
   默认开放式设计，可选防尘盖（2Z）或橡胶密封（2RS），适应不同环境需求。

三、选型指南

1. 载荷类型
   优先选择自调心球轴承的场景包括：存在轴弯曲或安装误差、需承受径向载荷为主且有一定轴向载荷、对中精度要求不高。

2. 转速要求
   适合中高速运转，极限转速（脂润滑）约4000 rpm，需根据实际工况确认。

3. 环境适应性

• 潮湿/多尘环境：选择密封型号（2RS）。

• 高温环境：选用耐高温润滑脂，并确认工作温度范围（-30℃~+120℃）。

4. 安装方式
   紧定套设计适用于光轴安装，若需其他安装方式（如法兰安装），需确认型号兼容性。

5. 尺寸匹配
   根据内径（70mm）、外径（150mm）、宽度（35mm）选择匹配的轴承座或传动部件。

四、技术参数

• 内径（d）：70 mm

• 外径（D）：150 mm

• 宽度（B）：35 mm

• 动态载荷（Cr）：约100 kN

• 静态载荷（Cor）：约50 kN

• 极限转速（脂润滑）：约4000 rpm

• 工作温度范围：-30℃ ~ +120℃（标准润滑脂）

• 材质：高碳铬钢（GCr15），热处理硬度58-62 HRC

• 密封形式：开放式（默认）、防尘盖（2Z）、橡胶密封（2RS）

五、产品尺寸

• 标准型号：TVN 314 WA

• 尺寸（mm）：70（内径） × 150（外径） × 35（宽度）

• 紧定套型号：WA（适配光轴安装）

• 重量：约2.75 kg

六、应用领域

1. 工业机械
   造纸机、纺织机械、输送设备等易产生轴偏斜的场合。

2. 矿山与冶金
   振动筛、破碎机、轧机等重载且存在对中误差的设备。

3. 农业机械
   拖拉机、收割机等受冲击载荷的设备。

4. 风电设备
   发电机轴承座，适应动态载荷和轻微不对中。

5. 通用传动系统
   电机、泵、风机等需要高可靠性的旋转部件。

七、总结

HFB TVN 314 WA自调心球轴承以自动调心、高承载、低摩擦和耐用性强为核心优势，通过紧定套设计简化安装流程，适用于存在轴偏斜或安装误差的中高速传动场景。选型时需重点关注载荷类型、转速、环境适应性及尺寸匹配，确保与设备需求高度契合。其欧洲制造标准保证了材料与工艺的可靠性，是工业传动系统中解决对中问题的理想选择。
