一、产品介绍

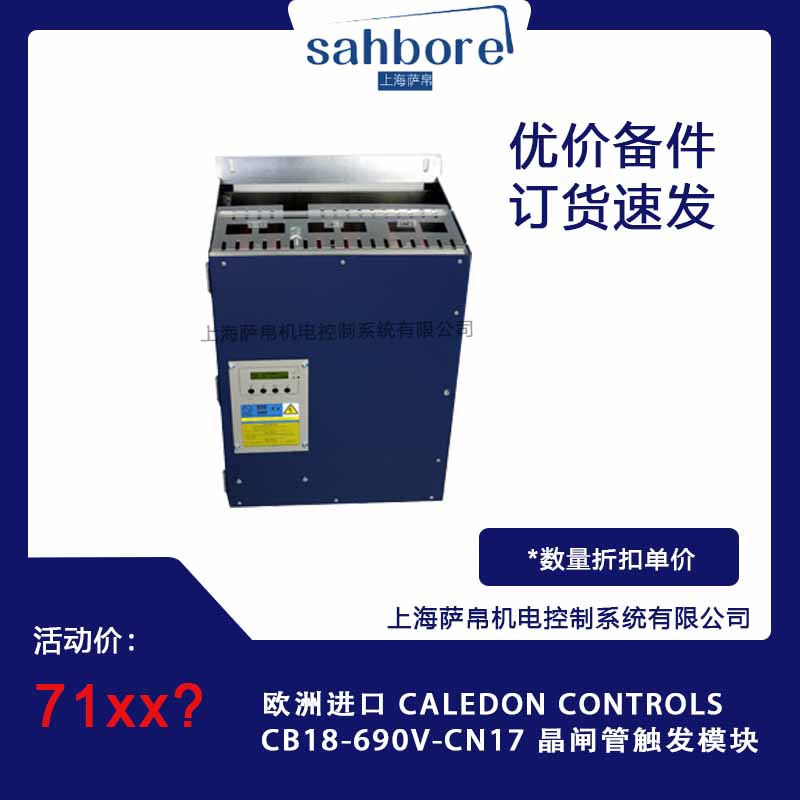

CALEDON CONTROLS CB18-690V-CN17是英国原装进口的高压工业晶闸管触发模块，专为690V交流调压系统设计。该模块集成高精度触发、强抗干扰性及模块化扩展能力，适用于工业电力控制、新能源及特种设备场景。其核心功能是通过光纤隔离技术实现输入-输出间耐压达4000Vrms，并支持相位角/过零双模式触发，确保高压环境下的稳定运行。

二、功能特点

1. 高精度触发与抗干扰能力

• 触发脉冲精度±0.5°（50Hz电网），支持35-70Hz电网自动同步检测，缺相保护响应时间<10ms。

• 采用光纤隔离技术，dv/dt抗扰度≥1000V/μs，避免电磁干扰导致误触发。

2. 灵活的触发模式与控制接口

• 支持相位角触发（用于连续调压）和过零触发（减少谐波），脉冲宽度30°~160°可调。

• 控制输入支持0-10V/4-20mA模拟信号（跳线选择），状态输出为2路OC门（50V/100mA），光纤接口为ST型（波长820nm）。

3. 强驱动能力与低功耗设计

• 触发电流250mA（峰值），可驱动5000A SCR，电源需求24VDC±10%（功耗<5W）。

• 最大重复频率50kHz（Burst模式），触发延迟<2μs，适用于高频调压场景。

4. 高可靠性与环境适应性

• 工作温度范围-40℃~+85℃，防护等级IP20（需配防护箱体），MTBF>100,000小时（IEC 61709）。

• 通过EN 61558-2-6、UL、VDE、CE、RoHS认证，符合国际安全与环保标准。

三、选型指南

1. 根据负载类型选择触发模式

• 电机软启动、电渣重熔炉等需连续调压的场景，优先选择相位角触发模式。

• 风电变流器预充电、光伏逆变器直流侧保护等对谐波敏感的场景，推荐过零触发模式。

2. 匹配晶闸管参数

• 确认负载晶闸管的栅极触发电流（如1A）和门极电压（≥3V），确保模块触发能力兼容。

• 480V/690V版本需适配不同晶闸管堆（如SRC2000/RLS2000系列）。

3. 考虑环境与安装条件

• 防爆场景需选择ATEX认证型号，潮湿环境需加强密封处理。

• 模块间最小间隔50mm，高压线距≥15mm（690V系统），控制线需用双绞屏蔽线（截面积≥1.5mm²）。

四、技术参数

• 输入参数：三相690VAC（+10%/-15%），频率35-70Hz。

• 输出参数：触发脉冲幅度≥5V，脉冲宽度30°~160°，重复频率50kHz（Burst模式）。

• 控制接口：0-10V/4-20mA模拟输入，2路OC门状态输出，ST型光纤接口。

• 电源需求：24VDC±10%，功耗<5W。

• 保护功能：缺相保护、过温预警（黄色LED）、同步信号丢失报警（红色LED闪烁）。

五、产品尺寸与安装

• 物理尺寸：120mm（长）×80mm（宽）×35mm（高），采用DIN导轨安装。

• 接线方式：配可插拔弹簧端子（2.5mm²），支持快速部署。

• 维护要求：每季度用无水乙醇清洁光纤连接器，每年测量触发脉冲幅度。

六、应用领域

1. 工业电力控制

• 电机软启动：通过精确控制启动电流，减少机械冲击，延长设备寿命。

• 电渣重熔炉功率调节：实现高精度温度控制，提升金属纯净度。

2. 新能源领域

• 风电变流器预充电控制：确保变流器平稳启动，避免电网冲击。

• 光伏逆变器直流侧保护：防止直流侧过压，保护逆变器安全。

3. 特种设备

• 高压电解电源：提供稳定的高压直流电源，支持电解工艺。

• 粒子加速器磁铁供电：实现高精度电流控制，确保加速器稳定运行。

七、总结

CALEDON CONTROLS CB18-690V-CN17凭借其高精度触发、强抗干扰性及模块化设计，成为高压工业调压领域的核心组件。其广泛兼容性（适配不同晶闸管堆）、灵活触发模式（相位角/过零）及严苛环境适应性（-40℃~+85℃），使其在电机控制、新能源并网及特种电源等场景中表现卓越。用户需根据负载类型、晶闸管参数及安装环境选型，并定期维护以确保长期稳定性。
