一、产品介绍

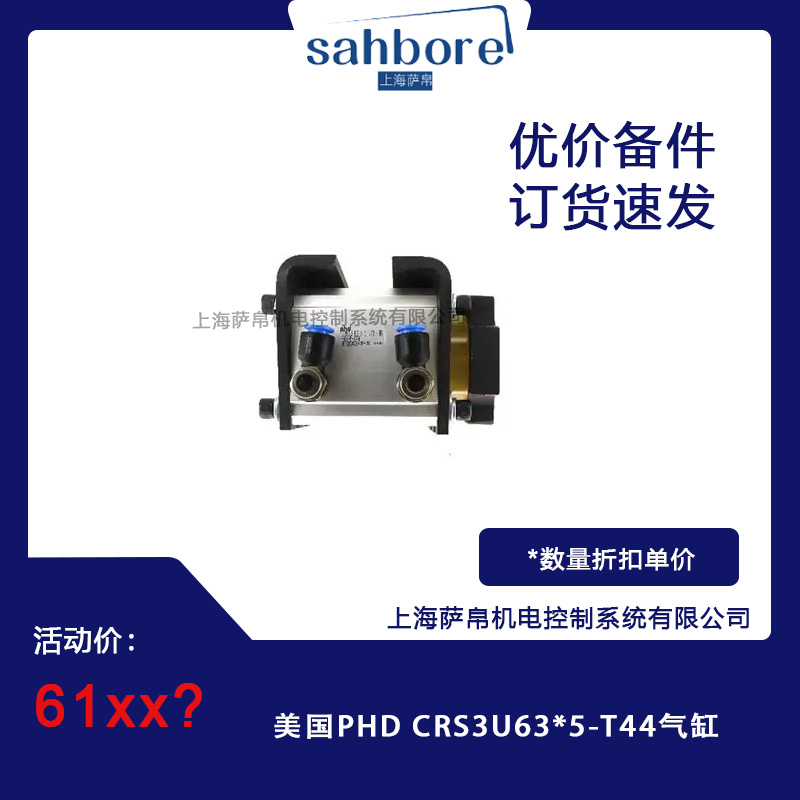

美国PHD CRS3U63*5-T44气缸是PHD公司CRS系列中的一款紧凑型气动执行器。该系列以体积小、重量轻、结构新颖为核心设计理念，专为工业自动化场景中空间受限但需高精度、高可靠性动作控制的环境打造。其通过压缩空气驱动活塞运动，可完成推、拉、夹紧、定位等多种动作，广泛应用于包装、装配、机械加工等领域。

二、功能特点

1. 紧凑设计：缸径63mm，行程仅5mm，整体尺寸小巧，总长度约80mm，适合安装于狭窄或对空间敏感的设备中，可有效节省设备空间。

2. 轻量化结构：采用轻量化设计，具体重量可参考型号手册，能够降低设备整体负载，提升运动灵活性，减少能源消耗。

3. 镜面处理工艺：内部采用镜面处理工艺，减少了活塞运动时的摩擦，降低了磨损，从而延长了气缸的使用寿命，提高了运行的稳定性。

4. 缓冲装置：配备缓冲装置（如型号中“T44”代表的缓冲类型），在活塞到达行程末端时，能够降低冲击力，确保平稳运行，减少机械冲击对设备的损害。

5. 密封性能优异：密封件材质适配不同温度范围，例如氟橡胶密封件可支持高温环境，有效防止漏气，保证气缸的正常工作。

6. 多角度安装：支持水平、垂直、倾斜等多角度安装方式，能够适应复杂多变的工况，提高了设备的安装灵活性和适用性。

7. 组合应用灵活：可与其他驱动元件（如夹爪、旋转缸）组合成机械手，实现多动作协同，满足不同工业生产的需求。

8. 可选配件丰富：提供磁性开关或传感器等可选配件，能够实时监测气缸位置状态，便于PLC控制，实现自动化生产的高效管理。

三、选型指南

1. 负载要求：若需夹持或推动重物，需确认气缸理论输出力是否满足需求。可根据公式F = 4π×D²×p×η计算理论输出力，其中D为缸径，p为气压，η为效率。例如，当缸径为63mm，气压为0.6MPa，效率为85%时，理论输出力约为4986N。

2. 行程匹配：CRS3U63*5-T44行程为5mm，适用于短距离精准动作。若需要更长行程，可考虑CRS系列的其他型号，如行程为10mm、15mm等的型号。

3. 温度范围：根据工作环境温度选择合适的密封件材质。高温环境需选择氟橡胶密封件型号，低温环境则需确认最低启动温度，以确保气缸在各种温度条件下都能正常工作。

4. 防护等级：在潮湿或粉尘环境中，建议选择IP65或更高防护等级的型号，以防止水分和灰尘进入气缸内部，影响其性能和寿命。

5. 输出方式：根据动作逻辑确定选择单作用（弹簧复位）或双作用（气压驱动双向）气缸。单作用气缸适用于短行程、低推力需求的场景，双作用气缸则适合高载荷场合。

6. 信号反馈：若需要实时监测气缸位置状态，可选配磁性开关或传感器，以便及时获取气缸的工作信息，实现自动化控制。

四、技术参数

1. 型号：CRS3U63*5-T44

2. 缸径：63mm

3. 行程：5mm

4. 输出力：需根据气压计算，例如在0.6MPa气压下，理论输出力约为4986N（效率85%时约为4238N）

5. 工作温度：-20℃至+80℃（视密封件材质而定）

6. 防护等级：需确认具体配置，通常可达IP65或更高

7. 安装方式：多角度安装（水平、垂直、倾斜）

8. 缓冲类型：T44

五、产品尺寸

1. 缸体直径：63mm

2. 总长度：约80mm

六、应用领域

1. 瓶罐夹持：在瓶罐生产线上，利用其精准的定位和夹持能力，实现对瓶罐的稳定抓取和搬运。

2. 标签粘贴：在标签粘贴设备中，通过气缸的精确动作，将标签准确地粘贴在产品表面，提高粘贴质量和效率。

3. 零件抓取与组装：适用于精密元件（如芯片、电路板）的搬运与组装，能够确保零件在抓取和组装过程中的精准定位，避免损坏。

4. 机械手末端执行器：作为机械手的末端执行器，完成推拉、翻转等复合动作，实现工业生产过程中的自动化操作。

七、总结

美国PHD CRS3U63*5-T44气缸以其紧凑的设计、高精度与高可靠性，成为空间受限且需短行程精准控制的工业场景的理想选择。其镜面处理工艺、缓冲装置及灵活安装方式显著提升了设备运行的稳定性，而可选配件则进一步扩展了应用灵活性。对于追求高效、低维护成本的自动化生产线而言，该气缸能够有效优化动作控制，提升生产节拍，具有较高的性价比和应用价值。
