一、产品介绍

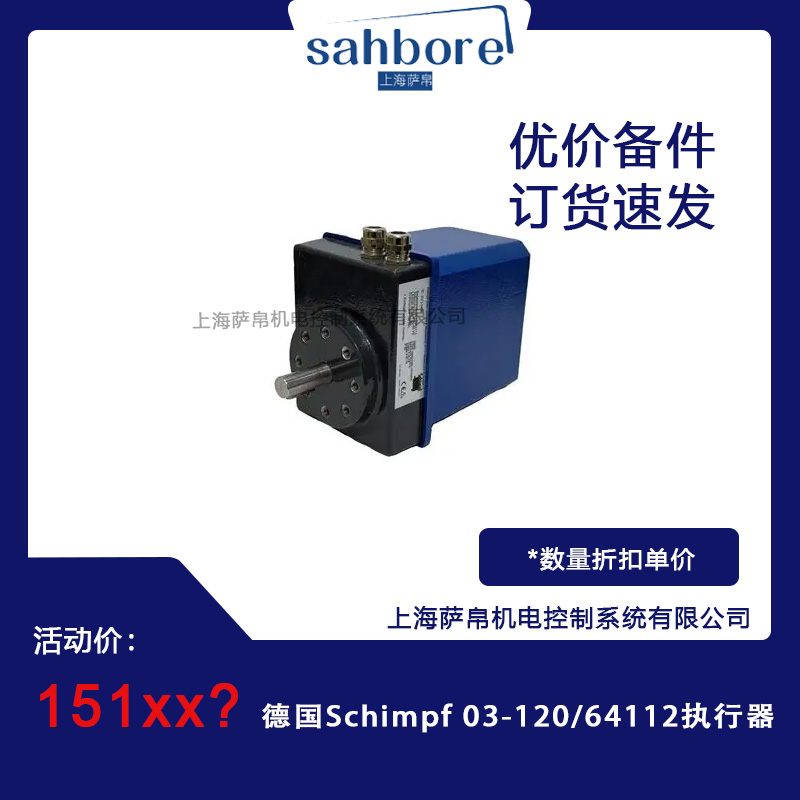

德国Schimpf 03-120/64112执行器是Schimpf GmbH研发的一款高性能电动执行器，专为工业自动化场景设计。该产品以高精度、高扭矩输出和模块化设计为核心，适用于阀门控制、燃烧系统调节及流体管理等复杂工业应用。其核心功能是将电能转化为机械能，驱动阀门、挡板等执行机构实现精准定位、开关或调节，支持手动/自动切换及远程控制。

二、功能特点

1. 高扭矩输出：最大扭矩可达180Nm（具体型号如03-120/64112 N 180），满足高负载工况需求。
2. 高精度控制：支持多级位置反馈，可选配附加限位开关（最多8个）或电位器（最多2个），实现精确的位置控制。
3. 模块化设计：支持扩展模拟量连续控制单元，适配4-20mA或0-10V信号输入，满足PLC或DCS系统集成需求。
4. 环境适应性：压铸铝外壳，防护等级达IP65，防尘防水，适应-10℃至60℃的宽温工作环境。
5. 手动/自动切换：支持现场手动操作与远程自动控制无缝切换，配备按钮实现开/关动作，便于调试与紧急操作。
6. 低噪音与长寿命：采用螺旋齿轮单元与自润滑轴承，减少磨损，延长使用寿命，同时降低运行噪音。

三、选型指南

1. 扭矩需求匹配：
   • 低扭矩场景（如小型阀门控制）：可选03-120/64112 N 90（扭矩90Nm）。
   • 高扭矩场景（如大型管道阀门或燃烧器调节）：需选择03-120/64112 N 180（扭矩180Nm）。
2. 控制方式选择：
   • 简单开关控制：标准配置2个限位开关即可满足需求。
   • 复杂位置控制：需选配附加限位开关或电位器，实现多级位置反馈。
   • 模拟量控制：可选配模拟量连续控制单元，支持4-20mA或0-10V信号输入。
3. 环境适应性选型：
   • 低温环境：可选配加热模块，防止内部结露。
   • 腐蚀性环境：需确认外壳材质（压铸铝）是否满足防腐要求，必要时增加防护涂层。

四、技术参数

• 电压：230V 50/60Hz（同步电机）
• 扭矩：90-180Nm（依型号而定）
• 运行时间：15-120秒/90°（依型号而定）
• 防护等级：IP65
• 限位开关：2个（可调角度至320°）
• 驱动轴规格：Ø20x50mm
• 重量：约7kg
• 环境温度：-10℃至60℃（可选加热模块扩展至更低温度）

五、产品尺寸

• 本体尺寸：长度210mm、宽度120mm、高度105mm
• 输出轴：直径20mm，长度50mm，配备平行键4x4x20mm
• 安装接口：50x65mm，采用4个M6螺钉连接，M20螺钉可选（使用德国Lapp螺钉接头53112120-SKINTOP-MSR）

六、应用领域

1. 燃烧系统调节：调节燃烧器风门或燃料阀门，控制燃烧效率与安全性。
2. 流体管理：在管道系统中控制流体开关、分配及调节（如氯计量、化学药剂投加）。
3. 暖通空调系统：驱动风门或阀门，维持环境参数稳定。
4. 安全应用：驱动安全门、防护栅等设备的开关动作，确保工作环境安全。

七、总结

Schimpf 03-120/64112执行器凭借其高扭矩、高精度、模块化设计及耐用的材料，成为工业自动化领域的理想选择。其压铸铝外壳与IP65防护等级确保在恶劣环境中的稳定运行，而灵活的扩展选项（如附加限位开关、电位器）可满足多样化控制需求。无论是燃烧系统、流体控制还是安全应用，该产品均能提供精准、可靠的解决方案，助力工业流程优化与安全保障。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
