一、产品介绍

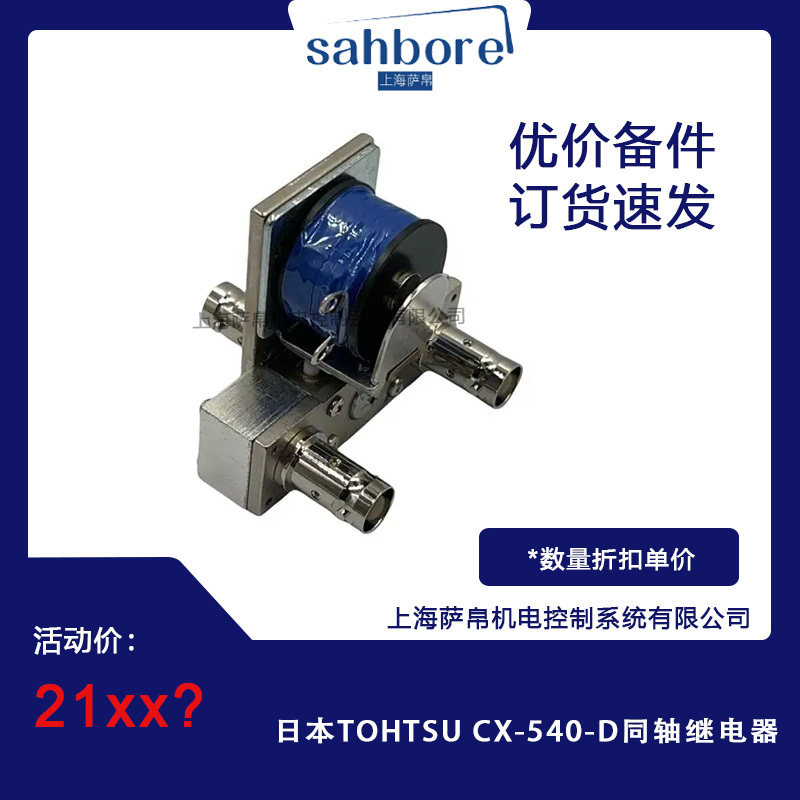

日本TOHTSU CX-540-D是一款高性能同轴继电器，专为高频信号切换设计，支持DC至3GHz频率范围（部分型号支持2GHz），适用于通信、广播、测试测量及工业自动化等领域。其核心优势在于低插入损耗、高隔离度和稳定的阻抗匹配，能够高效传输高频信号并抑制电磁干扰（EMI）。产品提供12V DC和24V DC两种电压版本，触点类型包括单刀单掷（SPST）和单刀双掷（SPDT），满足不同场景需求。

二、功能特点

1. 高频性能优异
   支持DC至3GHz频率范围，覆盖大多数通信和射频应用，插入损耗低（1GHz时<0.2dB，3GHz时<0.5dB），确保信号传输质量。

2. 高隔离度
   SPDT型端口间隔离度在1GHz时>80dB，有效隔离干扰信号，避免信号串扰。

3. 稳定阻抗匹配
   标准50Ω阻抗（可选75Ω），与高频设备兼容，减少信号反射和失真。

4. 长寿命与可靠性
   镀金触点接触电阻<50mΩ，寿命长达1,000,000次操作；金属外壳封装提供电磁屏蔽和环境保护。

5. 低功耗与快速切换
   24V DC版本线圈功耗约0.5W，温升小；切换时间吸合<10ms，释放<8ms，支持高频动态切换。

6. 灵活接口与安装
   提供SMA、BNC、N型等多种接口选项，支持PCB板焊接或面板安装（带法兰），适应不同设备集成需求。

三、选型指南

1. 按电压选择

• 12V DC版本：适用于低电压系统，如便携式测试设备。

• 24V DC版本：适用于工业自动化和固定安装场景，抗干扰能力更强。

2. 按阻抗选择

• 50Ω版本：通用通信和射频设备（如基站、测试仪器）。

• 75Ω版本：视频广播系统（如电视台信号分配）。

3. 按触点类型选择

• SPST：单路信号切换，适用于简单场景。

• SPDT：双路信号切换，支持备份或分配功能。

4. 按接口类型选择

• SMA接口：适用于高频、小型化设备。

• BNC/N型接口：适用于大功率或广播系统，连接稳定性更高。

5. 按环境适应性选择

• 宽温型号：工作温度范围-55℃至+85℃（部分型号为-25℃至+50℃），适应极端环境。

四、技术参数

• 频率范围：DC至3GHz（部分型号2GHz）。

• 阻抗：50Ω（可选75Ω）。

• 插入损耗：1GHz时<0.2dB，3GHz时<0.5dB。

• 隔离度：1GHz时>80dB（SPDT型）。

• 电压驻波比（VSWR）：<1.3@3GHz。

• 驱动电压：12V DC或24V DC。

• 线圈功耗：0.5W（24V版本）。

• 切换时间：吸合<10ms，释放<8ms。

• 工作温度：-55℃至+85℃（部分型号-25℃至+50℃）。

• 外形尺寸：约30mm（长）×20mm（宽）×15mm（高，不含连接器）。

• 接口类型：标准SMA female接口（内孔螺纹），可选BNC或N型。

• 安装方式：支持PCB板焊接或面板安装（带法兰）。

五、产品尺寸

• 外形尺寸：约30mm（长）×20mm（宽）×15mm（高，不含连接器）。

• 接口尺寸：SMA female接口内孔螺纹直径约5mm，BNC/N型接口尺寸需根据具体型号确认。

• 安装孔距：面板安装时，法兰孔距约25mm×25mm（需根据型号调整）。

六、应用领域

1. 通信系统：基站射频信号分配、天线切换分集接收。

2. 广播系统：视频/音频信号备份切换、信号分配矩阵。

3. 测试测量：自动化测试设备（ATE）中的信号路由切换。

4. 工业自动化：控制高频信号传输，实现设备精确控制。

5. 医疗设备：MRI、CT等设备的射频接收通道切换。

6. 安防监控：雷达信号处理、电子对抗（ECM）系统。

七、总结

日本TOHTSU CX-540-D同轴继电器凭借其高频性能、长寿命和可靠设计，成为高频信号切换领域的优选方案。其支持DC至3GHz频率范围，提供低插入损耗和高隔离度，适用于通信、广播、测试测量及工业自动化等场景。用户可根据电压、频率、阻抗和触点类型灵活选型，并通过接口扩展和保护功能提升系统稳定性。无论是高频信号分配还是设备精确控制，CX-540-D均能提供高效、稳定的解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
