一、产品介绍

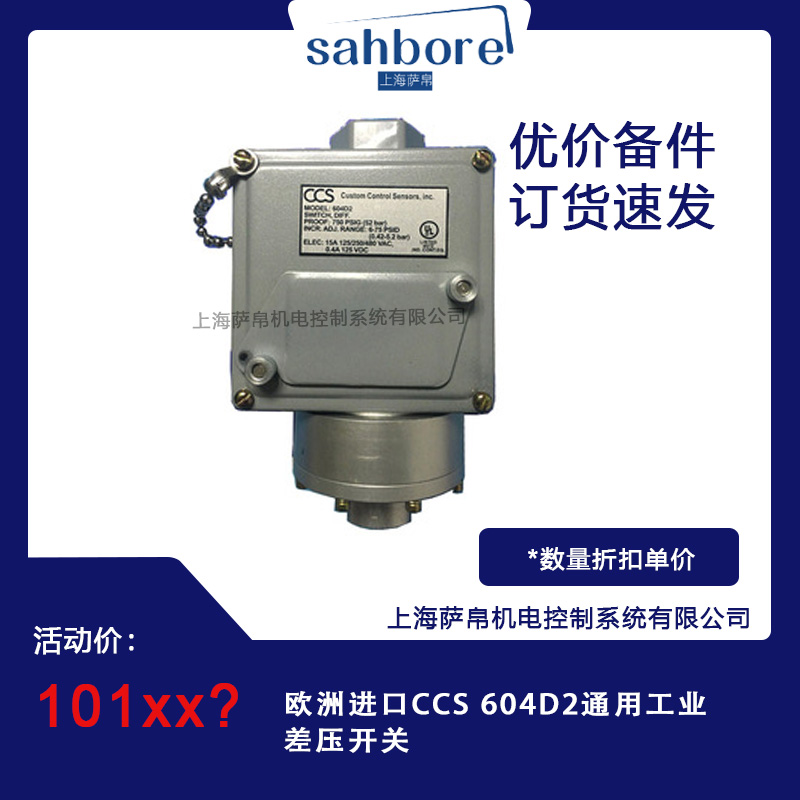

CCS 604D2通用工业差压开关是美国CCS（Custom Control Sensors International）公司研发的一款高性能差压控制设备。作为拥有超过50年历史的压力、温度开关制造专家，CCS以优异的产品性能和可靠性在工业领域享有盛誉。604D2系列差压开关专为通用工业场景设计，采用全铝材质外壳，结构紧凑且耐用，适用于非危险环境下的差压监测与控制需求。

二、功能特点

1. 高精度与稳定性

• 采用Dual Snap®碟形弹簧技术，通过锥形垫圈传递压力至全密封微动开关，实现“快动”响应，动作点稳定，不受振动、温度变化或冲击影响。

• 微压区响应灵敏，无漂移现象，重复性高，确保长期使用的准确性。

2. 耐环境性强

• 耐振动设计：电气开关背压结构减少触点频繁动作，降低疲劳损伤。

• 抗冲击能力：碟形弹簧组件在较小弯曲下传递较大负荷，适应恶劣工况。

• 防护等级：通过IP65和NEMA 4认证，防尘防水，适用于户外或潮湿环境。

3. 灵活安装与调试

• 一体式接线盒与开关设计，支持外部设定点调节，操作简便。

• 1/4" NPT接口尺寸，兼容多种安装方式，可轻松固定于舱壁或管道。

4. 安全认证

• 获得UL、CE、CRN、CCC等国际认证，符合工业安全标准。

• 适用介质广泛，包括油基、非油基流体及气体。

三、选型指南

1. 确定压力范围

• 604D2提供多档压力范围选择，如0–1.15 PSI、3–18 PSI等，需根据实际工况（如升压/降压设定）选择合适量程。

• 最大系统压力可达400 PSI，最大证明压力750 PSI，确保设备安全裕量。

2. 选择接点形式与容量

• SPDT（单刀双掷）：支持15A电流，适用于250VAC/480VAC电路，适合需要切换多路信号的场景。

• DPDT（双刀双掷）：支持5A电流，适用于复杂控制逻辑需求。

3. 评估环境适应性

• 非防爆型号适用于一般工业环境；若需防爆功能，可选646DZE或6900DZE等加强型。

• 温度范围：-40°F至186°F（-40°C至85°C），适应极端气候条件。

4. 介质兼容性

• 隔膜材料为聚丁钠橡胶，耐油、耐腐蚀，但需确认介质是否与材料兼容，避免化学腐蚀。

四、技术参数

• 接口尺寸：1/4" NPT（ female）

• 接口材料：铝合金

• 隔膜材料：聚丁钠橡胶

• 压力类型：差压（Differential）

• 压力范围：

• 升压设定范围：0.007–0.124 MPa（0–1.15 PSI）至0.041–0.517 MPa（3–18 PSI）

• 降压设定范围：0.002–0.121 MPa（0–1.15 PSI）至0.014–0.490 MPa（1.16–173 PSI）

• 电气参数：

• SPDT型号：15A, 250VAC/480VAC

• DPDT型号：5A, 250VAC

• 防护等级：IP65, NEMA 4

• 安全认证：UL, CE, CRN, CCC

• 操作温度：-40°F至186°F（-40°C至85°C）

五、产品尺寸

• 外观尺寸：紧凑型设计，具体尺寸需参考产品手册，但通常长度不超过200mm，宽度约100mm，高度约80mm，适合空间受限的安装场景。

• 安装方式：支持舱壁安装或管道直接连接，1/4" NPT接口便于快速对接。

六、应用领域

1. 发电行业：监测锅炉、蒸汽轮机、冷却系统的压力变化，实现报警或联锁保护。

2. 流体管理：控制水泵、过滤器、换热器的差压，防止堵塞或泄漏。

3. 制造工艺：在化工、石油、食品加工中监控管道压力，确保生产安全。

4. 公用事业：水处理、废水处理系统中监测液位或流量压力。

5. 重型车辆与船舶：用于发动机、液压系统的压力控制，提升设备可靠性。

6. 安全系统：与消防设备联动，在压力异常时触发警报或自动停机。

七、总结

CCS 604D2通用工业差压开关凭借其高精度、高稳定性和强环境适应性，成为工业自动化控制领域的优选方案。其全铝材质、碟形弹簧技术及IP65防护等级确保了在恶劣工况下的长期可靠运行，而灵活的选型参数和广泛的认证范围则满足了不同行业的差异化需求。无论是发电、化工还是流体管理，604D2均能通过精准的压力监测与控制，助力用户实现生产效率提升与安全风险降低。
