一、产品介绍

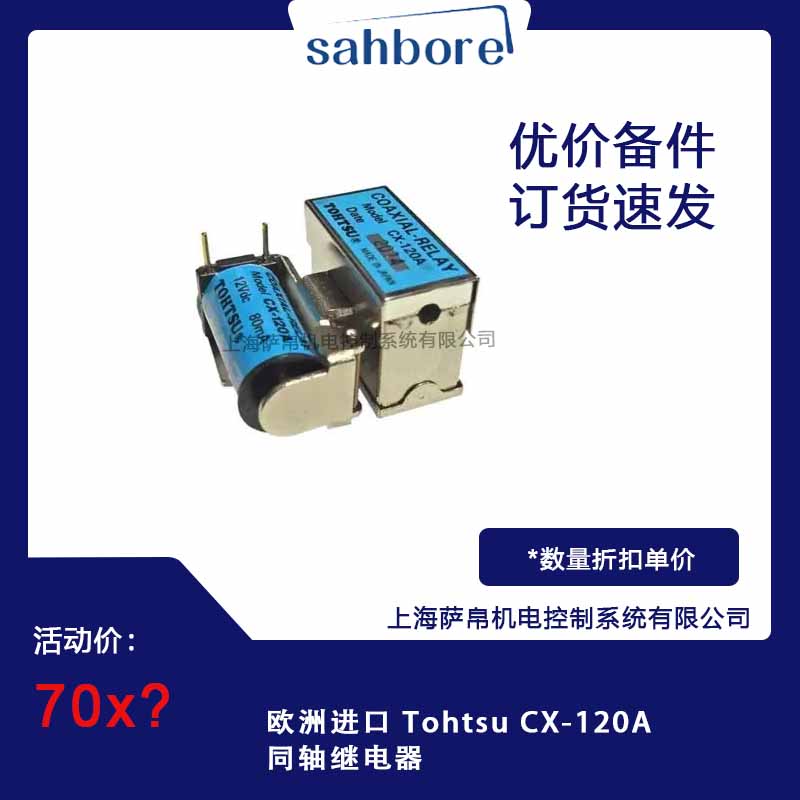

Tohtsu CX-120A同轴继电器是日本东京通商（TOHTSU）生产的高频精密控制元件，专为射频信号切换设计，覆盖DC-18GHz宽频带，支持高频信号的低损耗传输与高抗干扰控制。其核心采用磁电阻技术实现非接触式信号切换，避免机械磨损，延长使用寿命。产品通过SMA/N型接口适配PCB安装或端子排连接，内置谐波滤波器与过压保护机制，符合EMC工业标准，防护等级达IP65，适用于工业现场粉尘、潮湿等恶劣环境。

二、功能特点

1. 高频性能

• 频率范围：DC-18GHz，典型插入损耗<0.5dB@6GHz，隔离度>60dB@6GHz，确保高频信号传输的低损耗与高抗干扰能力。

• 动作时间：<10ms，响应速度快，满足高频信号快速切换需求。

2. 可靠性与寿命

• 机械寿命：>1,000,000次，支持长期高频次操作。

• 触点结构：SPDT（单刀双掷），支持信号双向切换。

3. 电气与安全特性

• 驱动电压：可选5V/12V DC，适配不同控制电路。

• 绝缘电阻：>1000MΩ，耐压强度500Vrms，保障电气安全。

• 过压保护：最高耐压达2倍设定值，防止电网波动损坏设备。

4. 环境适应性

• 防护等级：IP65，防尘防水，适应工业现场恶劣环境。

• 工作温度：-25°C至55°C，满足宽温场景需求。

三、选型指南

1. 频率范围匹配

• 确认应用场景的信号频率，CX-120A覆盖DC-18GHz，适用于通信、雷达、测试测量等高频场景。

2. 接口类型选择

• 根据设备接口选择SMA或N型接口，确保与现有系统兼容。

3. 驱动电压与功耗

• 根据控制电路输出电压选择5V或12V驱动型号，避免电压不匹配导致性能下降。

4. 安装方式适配

• PCB安装：适用于集成化设备，节省空间；端子排连接：便于现场快速部署。

5. 环境防护需求

• 若应用场景存在粉尘、潮湿或振动，优先选择IP65防护等级型号。

四、技术参数

• 频率范围：DC-18GHz

• 插入损耗：<0.5dB@6GHz

• 隔离度：>60dB@6GHz

• 动作时间：<10ms

• 驱动电压：5V/12V DC

• 绝缘电阻：>1000MΩ

• 耐压强度：500Vrms

• 机械寿命：>1,000,000次

• 工作温度：-25°C至55°C

• 防护等级：IP65

五、应用领域

1. 通信系统

• 基站天线切换、卫星通信L/S/C波段信号选择，确保高频信号稳定传输。

2. 雷达系统

• 信号路由控制，实现雷达波束的快速切换与方向调整。

3. 测试测量设备

• 矢量网络分析仪通道切换、无线电测试仪器信号模拟，提升测试精度。

4. 国防电子

• 军事通信、电子对抗系统中的高频信号控制，保障信息传输安全性。

5. 医疗设备

• MRI系统射频控制，支持医疗影像设备的高频信号切换需求。

6. 工业自动化

• 高频信号路径控制，优化生产线中的信号传输效率。

、总结

Tohtsu CX-120A同轴继电器凭借其高频性能、长寿命与抗干扰特性，成为高频信号控制领域的理想选择。其宽频带覆盖（DC-18GHz）、低插入损耗（<0.5dB@6GHz）与高隔离度（>60dB@6GHz）技术指标，满足通信、雷达、测试测量等场景对信号精度的严苛要求。同时，磁电阻技术实现的非接触式切换与IP65防护等级，确保设备在恶劣工业环境中稳定运行。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
