一、产品介绍

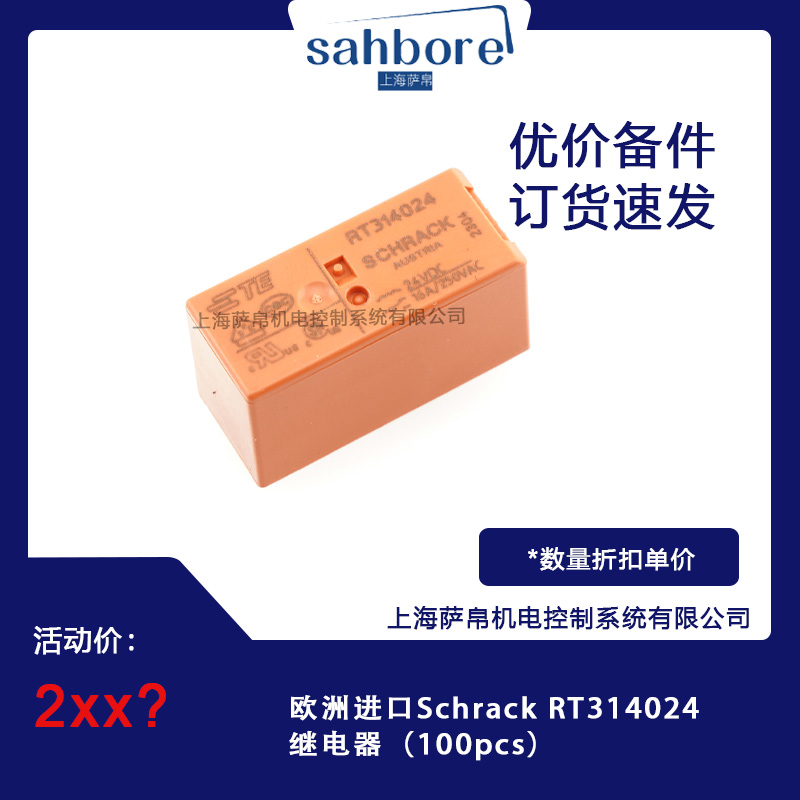

Schrack RT314024继电器是欧洲工业级继电器品牌Schrack（现隶属于TE Connectivity）的经典产品，专为PCB安装设计，属于RT1系列功率继电器。该型号以高可靠性、长寿命和紧凑结构为核心优势，广泛应用于工业自动化、电源管理及消费电子领域。其单刀双掷（SPDT）触点形式与16A额定电流能力，使其成为中高功率负载控制的理想选择。

二、功能特点

1. 触点性能
   触点额定电流16A，切换电压达400VAC，支持交流与直流负载。触点材料为银镍合金（AgNi90/10），具备高抗电弧与耐磨损特性，确保长期稳定切换。

2. 电气参数
   线圈电压24VDC，线圈功率400mW，线圈电阻1.44kΩ，吸合电流16.7mA。触点组合形式为1 Form C（SPDT），支持一路常开与一路常闭触点独立控制。

3. 防护与可靠性
   符合RoHS/ELV环保标准，采用无铅焊接工艺，适应波峰焊最高265℃高温。防护等级达IP30/IP65（部分配置），具备防尘与基础防水能力。

4. 安装与兼容性
   支持PCB通孔安装（Through Hole），引脚数为8Pin，封装尺寸29.00mm×12.70mm×15.70mm，适配标准PCB布局。兼容DIN导轨插座，便于现场维护与替换。

三、选型指南

1. 负载类型匹配

• 感性负载：如电机、电磁阀，需选择触点额定电流≥负载启动电流的型号（RT314024触点额定16A，可覆盖多数中小型电机）。

• 容性负载：如LED电源、电容充电电路，需验证触点切换电压（400VAC）是否高于负载峰值电压。

2. 电气参数验证

• 确认线圈电压与控制电路匹配（如24VDC控制系统需选择线圈电压24V型号）。

• 计算触点负载功率（如230VAC×16A=3.68kVA），确保不超过额定功率（4kVA）。

3. 环境适应性

• 高温环境（如冶金、化工）需验证工作温度范围（-40℃至+85℃）。

• 腐蚀性环境建议选择金属外壳型号或增加防护涂层。

4. 安装方式选择

• 空间受限场景优先选择PCB安装，需预留≥15mm维护空间。

• 需快速更换场景可选配DIN导轨插座，缩短停机时间。

四、技术参数

• 额定电压：250VAC（触点额定），24VDC（线圈电压）

• 额定电流：16A（触点），16.7mA（线圈）

• 切换电压/电流：400VAC（最大），16A（连续），30A（峰值）

• 机械寿命：≥100万次操作（无负载条件下）

• 电气寿命：≥10万次操作（额定负载条件下）

• 绝缘电阻：≥1000MΩ（线圈与触点间）

• 介电强度：线圈与触点间4000VAC/1分钟，触点间1000VAC/1分钟

五、产品尺寸

• 长度×宽度×高度：29.00mm×12.70mm×15.70mm

• 引脚间距：2.54mm（标准PCB间距）

• 重量：14.00g（含塑料外壳）

• 包装方式：塑料管包装（500pcs/管），防静电防护

六、应用领域

1. 工业自动化：控制电机启停、阀门开关、传送带运行，替代传统接触器，降低空间占用。

2. 电源管理：用于UPS不间断电源、开关电源的输出切换，实现主备电源无缝切换。

3. 消费电子：空调、冰箱等家电的温度控制电路，提升设备能效与可靠性。

4. 新能源：光伏逆变器、充电桩的功率模块控制，适应户外恶劣环境。

5. 交通运输：轨道交通信号系统、船舶电力分配，满足高振动与宽温需求。

七、总结

Schrack RT314024继电器凭借其16A高负载能力、400VAC切换电压及紧凑PCB设计，成为中功率控制场景的核心组件。其银镍触点与无铅工艺确保长期可靠性，而24VDC线圈电压与SPDT触点形式则简化了控制电路设计。对于需兼顾成本与性能的工业用户，该产品提供了高性价比解决方案，尤其适合电机控制、电源切换及自动化设备升级。
