一、产品介绍

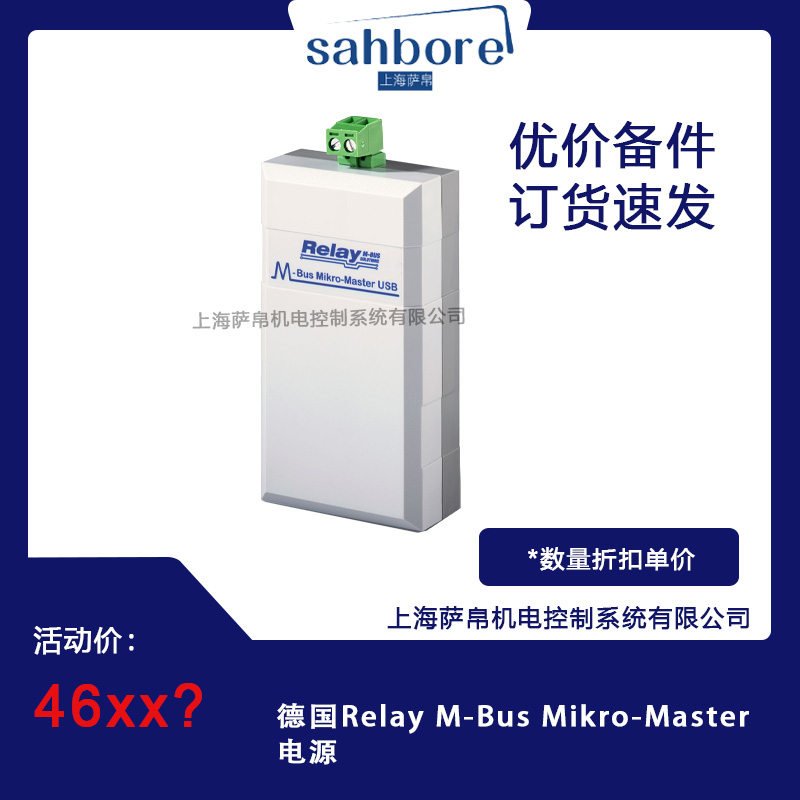

德国Relay M-Bus Mikro-Master是一款专为M-Bus仪表网络设计的微型主站电源，集成了M-Bus电平转换功能。其核心优势在于通过USB接口直接供电，无需外接电源适配器，适用于小型网络或临时调试任务。设备支持M-Bus协议通信，可连接水表、气表、电表等终端设备，实现参数化配置、数据读取及故障诊断。其紧凑设计（30mm×54mm×110mm）和IP40防护等级，使其成为现场服务技术人员的理想工具。

二、功能特点

1. USB供电与便携性：通过USB 2.0接口（Type B）直接从笔记本电脑获取电力，无需额外电源，适合移动场景。

2. M-Bus协议支持：兼容标准M-Bus协议，总线电压为28V（标记状态）和16V（间隔状态），确保稳定通信。

3. 灵活传输速率：支持300至2400波特率，并具备回声抑制功能，适应不同仪表需求。

4. 安全保护机制：

• 过流保护：阈值设为60mA，总线内部电阻约100Ω，防止设备损坏。

• 短路保护：总线关闭功能在短路或过载时自动触发，保障系统安全。

5. 多场景适用性：

• 小型网络：总线长度≤10米且连接仪表数量较少时，可直接作为永久主站。

• 扩展网络：使用J-Y(St)-Y nx2x0.8电缆时，总线长度可达500米，支持最多10个从站设备。

6. 软件兼容性：通过虚拟串口驱动，可适配MBSheet、MBConf等常规M-Bus软件，或仪表厂商的专用参数化工具。

三、选型指南

1. 基础版与高级版选择：

• 基础版（订单号：SWMB）：支持仪表搜索和CSV数据导出功能，适合基础调试需求。

• 高级版（订单号：SW_DOKOM）：提供不同许可证大小的M-Bus读取软件，满足多仪表管理需求。

2. 环境适应性：

• 温度范围：工作温度0℃至55℃，若超出需额外温控措施。

• 防护需求：多尘环境建议选配防水防尘外壳，提升防护等级至IP65或更高。

3. 总线扩展性：

• 小型网络：直接使用设备自带的M-Bus接口（2针可插拔螺丝端子）。

• 扩展网络：需选配最长500米的总线延长电缆（J-Y(St)-Y nx2x0.8），并确保末端连接不超过10个从站设备。

四、技术参数

1. 工作电压：5VDC ±5%（USB供电），功耗最大1.5W。

2. M-Bus电压：28V（标记状态）/16V（间隔状态）。

3. 电流参数：

• 空闲电流：最大15mA（10个单位负载）。

• 过流阈值：60mA，总线电阻约100Ω。

4. 传输速率：300-2400波特率（带回声抑制）。

5. 总线长度：最大500米（10个从站设备）。

6. 防护等级：IP40（防尘设计）。

7. 接口类型：

• USB 2.0 Type B（供电与通信）。

• M-Bus 2针螺丝端子。

8. 尺寸与重量：30mm（高）×54mm（宽）×110mm（深），重量约80克。

五、产品尺寸

1. 外壳材质：浅灰色塑料外壳，轻便耐用。

2. 安装方式：支持桌面放置或嵌入式安装（需额外配件）。

3. 接口位置：

• USB接口：位于设备侧面，便于连接笔记本电脑。

• M-Bus接口：采用2针可插拔螺丝端子，位于设备另一侧。

六、应用领域

1. 仪表参数化配置：用于水表、气表、电表等M-Bus仪表的现场参数设置，简化安装流程。

2. 数据读取与故障排查：通过笔记本电脑实时读取仪表数据，快速定位通信故障或设备异常。

3. 小型网络管理：适用于总线长度不超过10米的小型M-Bus网络，作为永久主站使用。

4. 培训与演示：在实验室或培训场景中，演示M-Bus协议通信原理及仪表配置方法。

5. 恶劣环境适配：选配防水防尘外壳后，可应用于化工、海洋平台等高腐蚀性场景。

七、总结

德国Relay M-Bus Mikro-Master电源凭借其便携性、高效通信能力和安全保护机制，成为M-Bus仪表网络调试与管理的理想工具。其USB供电设计消除了对外部电源的依赖，而紧凑尺寸和IP40防护等级则适应了现场服务的严苛需求。通过选配延长线或采集软件，可进一步扩展其应用范围，满足从小型网络到复杂系统的多样化需求。对于需要频繁进行仪表参数化或故障排查的用户，Mikro-Master USB是提升工作效率的可靠选择。
