一、产品介绍

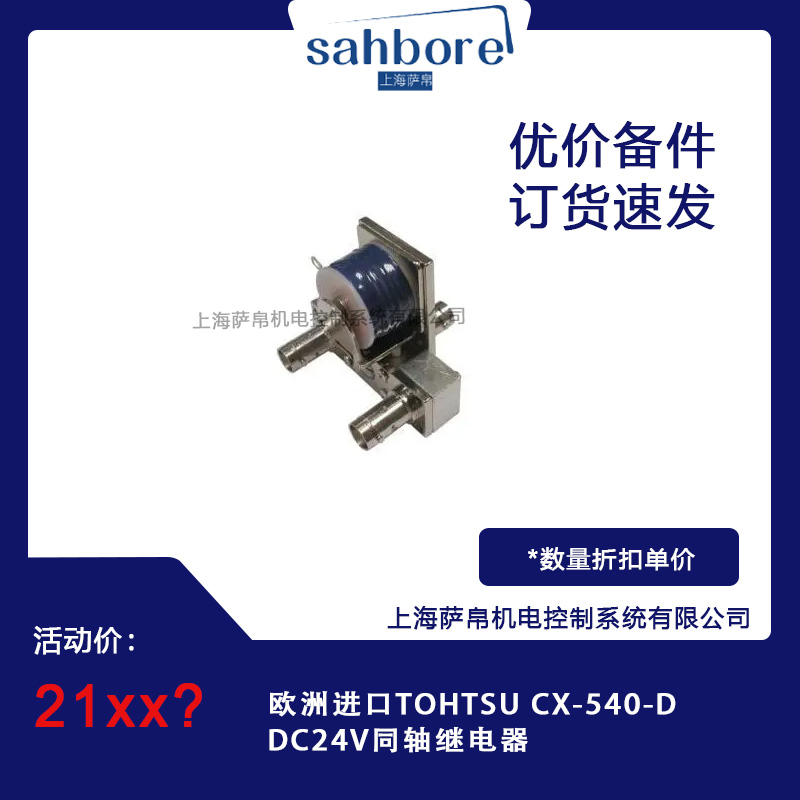

TOHTSU CX-540-D DC24V同轴继电器是日本东洋津造（TOHTSU）生产的一款高性能高频信号切换设备，专为通信、广播、测试测量及工业自动化等领域设计。其核心优势在于支持高达2GHz的频率范围，具备低插入损耗、高隔离度和快速切换能力，同时采用封闭式金属外壳设计，适应恶劣环境下的长期稳定运行。

二、功能特点

1. 高频性能

• 支持0-2GHz频率范围，覆盖5G基站、卫星通信等主流频段，部分型号可扩展至3GHz。

• 射频阻抗为标准50Ω，与高频设备无缝兼容，减少信号反射和失真。

2. 低损耗与高隔离

• 在2000MHz时插入损耗低至-0.25dB，信号衰减极小。

• 50MHz时隔离度达-65dB，有效防止多信号串扰，提升系统稳定性。

3. 快速切换与长寿命

• 吸合时间20毫秒，释放时间15毫秒，满足实时控制需求。

• 设计寿命长达1,000,000次操作，减少维护成本。

4. 宽温与防护设计

• 工作温度范围-55℃至+50℃，适应极端环境（如户外通信基站、工业现场）。

• 封闭式金属外壳提供防尘防水保护，并具备电磁屏蔽功能。

三、选型指南

1. 电压匹配

• 确认系统电压与继电器标称值（24VDC）一致，若不符需搭配电源转换装置。

2. 频率覆盖

• 根据实际应用频率（如50MHz-2GHz）选择型号，确保覆盖工作频段。

3. 接口兼容性

• 标配3个BNC母头连接器，适用于高频同轴电缆；若需N型等其他接口，需提前沟通定制。

4. 驱动保护

• 建议并联续流二极管，防止线圈反电动势损坏驱动电路。

5. 安装方式

• 面板安装：通过两颗螺丝固定，适用于设备外壳。

• PCB焊接：引脚式设计，便于集成到电路板。

四、技术参数

• 额定电压：24VDC（标称），实际使用范围20-28VDC。

• 线圈电阻：20℃时150Ω±10%，功耗低至4W。

• 触点负载：支持小功率信号切换，电流0.16A。

• 切换时间：吸合20毫秒，释放15毫秒。

• 重量：约230克。

• 尺寸：长约30mm，宽约20mm，高约15mm（不含连接器）。

五、产品尺寸

• 外形规格：长约30mm，宽约20mm，高约15mm（不含连接器）。

• 安装方式：

• 面板安装：两颗M3螺丝固定。

• PCB焊接：引脚间距符合标准2.54mm间距。

• 连接器：3个BNC型母连接器，支持高频同轴电缆。

六、应用领域

1. 通信系统

• 基站天线切换、分集接收、射频信号分配，支持5G/4G基站的高频信号路由。

2. 广播系统

• 视频/音频信号备份切换、信号分配矩阵，确保广播信号的稳定传输。

3. 测试测量

• 自动化测试设备（ATE）中的信号路由切换，提供精确的测试数据。

4. 工业自动化

• 生产线高频信号检测、切换与控制，提升自动化设备的精度。

5. 医疗设备

• MRI/CT设备射频通道切换，支持医疗影像设备的高频信号处理。

6. 安防监控

• 雷达信号处理、电子对抗（ECM）系统，适应复杂电磁环境。

七、总结

TOHTSU CX-540-D DC24V同轴继电器凭借其高频性能、低损耗、高隔离度和宽温适应性，成为高频信号切换领域的核心组件。其模块化设计支持灵活选型，可适配不同场景需求，从通信基站到工业自动化设备均能提供可靠解决方案。对于需要高频信号稳定传输与切换的应用，该继电器是兼顾性能与成本的优选方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
