一、产品介绍

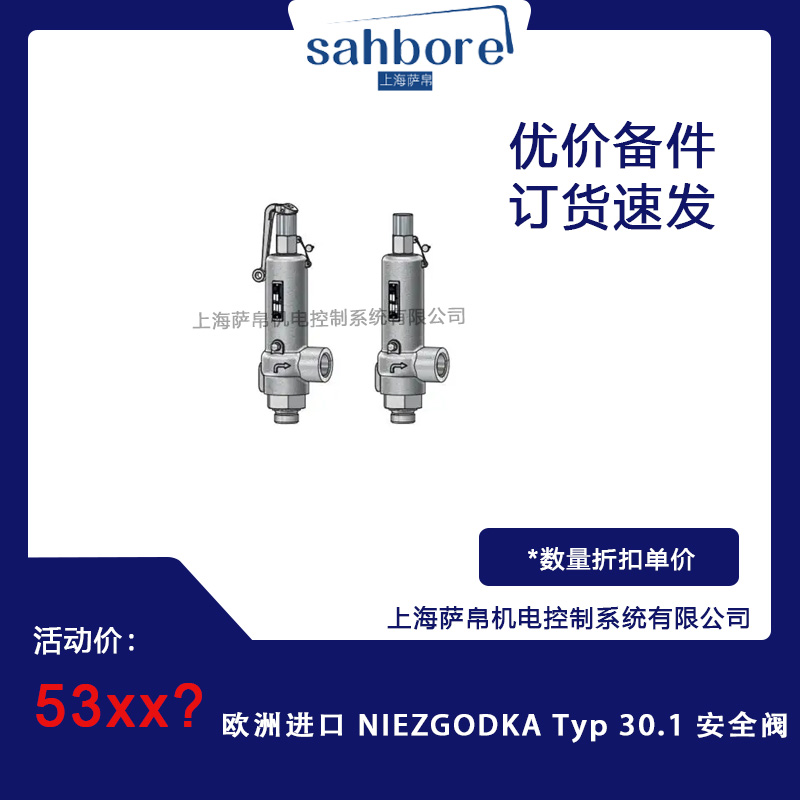

NIEZGODKA Typ 30.1安全阀是德国Niezgodka公司生产的高性能自动阀门装置，专为压力系统设计，符合欧洲标准（如ISO 4126-1）。其核心功能是在系统压力超过设定值时自动开启，排出过压介质，防止设备损坏、泄漏或爆炸，为工业生产提供关键安全保障。该阀门通过精密机械设计实现超压自动保护，适用于化工、石油、电力、供热、气体储存等多个领域。

二、功能特点

1. 超压自动保护：无需外部干预，当系统压力超过预设安全值时，介质作用力克服加载机构阻力，阀瓣迅速开启，压力恢复正常后自动复位。

2. 高密封性：阀瓣与阀座采用精密加工和特殊材料（如不锈钢、氟橡胶），正常工作压力下保持零泄漏，避免介质浪费和环境污染。

3. 重复动作可靠性：经过严格测试，阀门在多次超压-复位循环中性能稳定，动作精度高，确保长期使用中的可靠性。

4. 耐腐蚀与耐高温：可选配耐酸碱、耐高温材料（如1.4571不锈钢），适应恶劣工况，适用温度范围-200℃至+280℃。

5. 快速响应：弹簧式加载机构设计使阀门动作灵敏，超压时0.1秒内开启，有效控制压力峰值。

6. 模块化设计：支持定制化配置，可选配手动泄放装置、温度传感器接口、远程监控模块等，满足不同场景需求。

三、选型指南

1. 压力参数匹配：

• 额定压力：需大于系统最高工作压力（如系统最高压力1.2MPa，则选额定压力≥1.6MPa的型号）。

• 开启压力：通常设定为系统正常工作压力的1.1-1.2倍（如正常压力0.5-0.8MPa，开启压力设为1.1-1.2MPa）。

2. 介质兼容性：

• 腐蚀性介质（如酸、碱）：选不锈钢阀体（1.4571/1.4581）。

• 高温蒸汽：选耐高温合金材料，适用温度范围需覆盖实际工况。

3. 连接方式适配：

• 法兰连接：需匹配系统接口规格（如DN50法兰对应阀门法兰外径165mm，螺栓孔距125mm）。

• 螺纹连接：可选BSPP或NPT螺纹，需确认系统螺纹类型。

4. 排量需求：根据系统容积和最大超压量选择排量，确保超压时10秒内压力降至安全范围。

5. 附加功能：

• 手动泄放装置：可选配提升式手柄，便于定期测试或紧急手动泄压。

• 远程监控：通过4-20mA信号输出压力数据，集成至DCS或SCADA系统。

• 防爆认证：可选ATEX II 2G Ex d IIC T4认证，适用于易燃易爆环境。

四、技术参数

• 公称通径：DN15-DN100（NPS1/2"-4"）

• 额定压力：1.0-2.5MPa（CLASS150-600）

• 开启压力：0.05-500Barg（可调，精度±1%）

• 适用温度：-200℃至+280℃（金属阀瓣型）

• 排量系数：0.6-0.9（符合ISO 4126-1）

• 响应时间：≤0.1秒（超压至全开）

• 密封等级：ANSI Class VI（零泄漏标准）

• 防护等级：IP66（防强烈喷水、防尘）

五、产品尺寸

• 公称通径（DN）：15（1/2"）、25（1"）、50（2"）、100（4"）

• 阀体长度（mm）：120（DN15）、150（DN25）、200（DN50）、300（DN100）

• 宽度（mm）：65（DN15）、80（DN25）、100（DN50）、150（DN100）

• 高度（mm）：95（DN15）、120（DN25）、150（DN50）、220（DN100）

• 法兰外径（mm）：90（DN15）、115（DN25）、165（DN50）、255（DN100）

• 螺栓孔距（mm）：65（DN15）、85（DN25）、125（DN50）、210（DN100）

六、应用领域

1. 化工生产：安装于反应釜出口管道，防止化学反应失控导致超压爆炸。

2. 供热系统：集中供热管道中，当循环泵故障导致压力骤升时，阀门0.3秒内开启，避免管道破裂。

3. 天然气储存：LNG储罐安全阀在温度升高导致压力超限时，每小时可排放1200kg气体，确保储罐安全。

4. 电力行业：锅炉给水系统中，阀门与压力变送器联动，实现超压自动保护，年维护成本降低60%。

5. 矿山机械：适配钻井平台雨刮系统，在极端环境下稳定驱动重型机械部件。

6. 轨道交通：机车、轨道工程车车窗清洁，满足振动、低温运行需求。

七、总结

NIEZGODKA Typ 3.1安全阀凭借其精准的压力控制、可靠的密封性能和广泛的适应性，成为欧洲工业安全领域的标杆产品。其模块化设计支持定制化配置，满足不同工况需求，尤其适用于对安全性和可靠性要求极高的场景。
