一、产品介绍

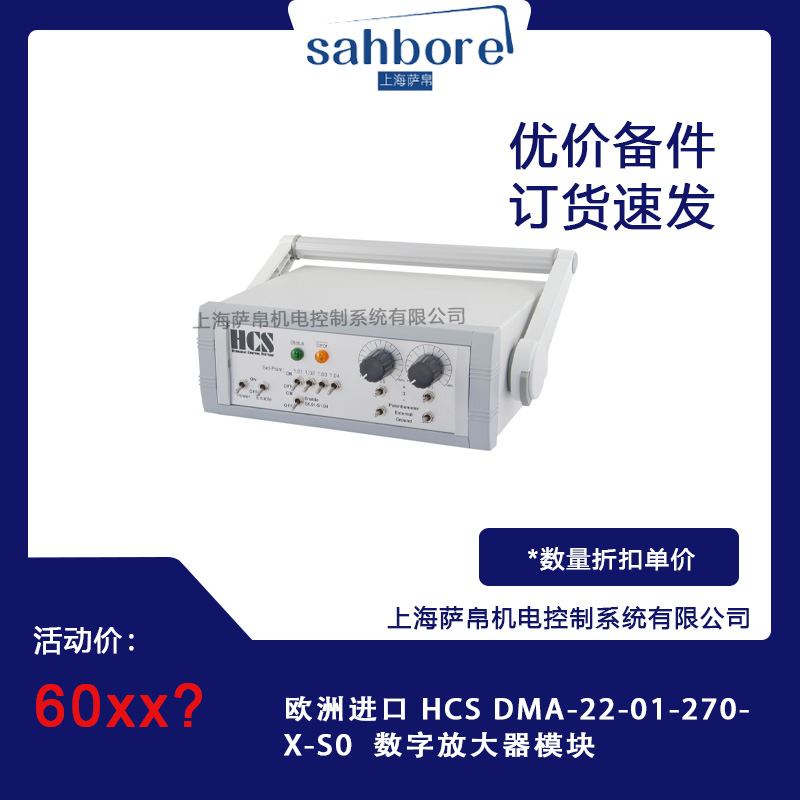

HCS DMA-22-01-270-X-S0 是德国HCS公司（Hydraulic Control Systems GmbH）推出的全数字比例阀放大器模块，专为工业自动化与流体控制领域设计。该模块采用DIN导轨安装结构，支持无反馈比例阀控制，兼容单阀双线圈或双阀单线圈配置，适用于液压、气动系统的精准电流控制。其核心功能是通过数字信号处理实现高精度执行部件控制，支持多种总线通信协议（如PROFIBUS、PROFINET、CANopen等），广泛应用于机床、注塑机、液压压力机及自动化生产线等场景。

二、功能特点

1. 全数字控制与高精度
   内置16位CPU与闪存技术，支持通过RS232接口实现软件更新与参数调整。模拟输入采用12位A/D转换器，确保信号分辨率与精度，适配±10V、0-20mA、4-20mA等标准工业信号。

2. 灵活的输出配置
   输出级最大电流3.5A，峰值与恒定电流可独立设置，过渡时间可调，适配不同电磁线圈的驱动需求。双输出级总电流达4.5A，支持单阀双线圈或双阀单线圈配置。

3. 多协议兼容性
   支持PROFIBUS、PROFINET、ETHERNET/IP、CANopen等总线协议，满足工业4.0集成需求，可与主流PLC及控制系统无缝对接。

4. 可靠的保护机制
   具备短路/开路检测、过流保护及动态参数修改功能，配合HCSTool软件可实现4通道示波器监控，提升运行安全性。

5. 环境适应性
   防护等级IP20，抗振动5g/10-2000Hz，抗冲击100g/6ms，适配矿山机械、轨道交通等高振动场景。

三、选型指南

1. 控制对象匹配
   确认控制对象为无反馈比例阀，若为带反馈阀需选择DAC系列或其他型号。

2. 电流需求适配
   根据电磁线圈电流需求选择系统，例如“270”对应2700mA，需确保线圈额定电流在此范围内。

3. 接口协议选择
   若需总线控制，选择带对应接口的型号（如“X”表示无总线接口，适用于模拟输入场景）。

4. 环境扩展选项
   高污染环境需加装金属隔离罩；扩展型号支持-40℃至+85℃温度范围；防爆版本用于危险区域（如矿山、化工）；3A卫生认证版本适配食品、制药等无菌场景。

5. 安装与接线
   采用DIN导轨安装套件（符合EN50022标准），接线要求16极螺钉端子，适配0.2-2.5mm²导线，建议使用屏蔽电缆并确保接地电阻≤4Ω。

四、技术参数

• 供电电压：12-33V DC，残余纹波<10%，最大功耗50VA

• 电磁线圈电流：2700mA（中间值可调），双输出级总电流4.5A

• 模拟输入：12位A/D转换器，支持±10V、0-20mA、4-20mA信号

• 数字输入：5路光耦隔离（含使能信号），控制电压24V±10%，每路电流<20mA

• 数字输出：1路光耦隔离，电压0V/24V，电流10mA（用于错误信号）

• 防护等级：IP20

• PWM频率：约22kHz

• 循环时间：最大0.17ms

• 尺寸：45mm（宽）×100mm（高）×114mm（深）

• 材质：PA 66-FR（蓝色），阻燃等级UL94V0

• 安装方式：DIN导轨安装，集成PE接触

五、产品尺寸

• 外形尺寸：45mm（宽）×100mm（高）×114mm（深）

• 安装方式：DIN导轨安装，符合EN50022标准，集成PE接触，壳体通风设计确保散热性能。

• 接线端子：16极螺钉端子，适配0.2-2.5mm²导线，建议使用屏蔽电缆并确保接地电阻≤4Ω。

六、应用领域

1. 机床设备：控制比例方向阀，实现刀具进给速度与方向的精准调节。

2. 液压压力机：通过压力控制阀维持系统压力稳定，保障加工质量。

3. 注塑机：配合流量控制阀调节熔体流量，优化成型工艺。

4. 自动化生产线：控制气动执行机构，确保响应速度与动作精度。

5. 极端环境：可选扩展型号适配-40℃至+85℃温度范围，防爆版本用于危险区域。

七、总结

HCS DMA-22-01-270-X-S0 数字放大器模块以高精度控制、快速响应、多协议兼容为核心优势，通过全数字信号处理与总线通信功能，成为工业自动化与流体控制领域的理想选择。其模块化设计、紧凑尺寸及高可靠性，满足从实验室研发到工业量产的全链条需求。选型时需重点关注控制对象类型、电流需求及接口协议，特殊环境可选择ATEX或3A认证版本以提升适配性。
