一、产品介绍

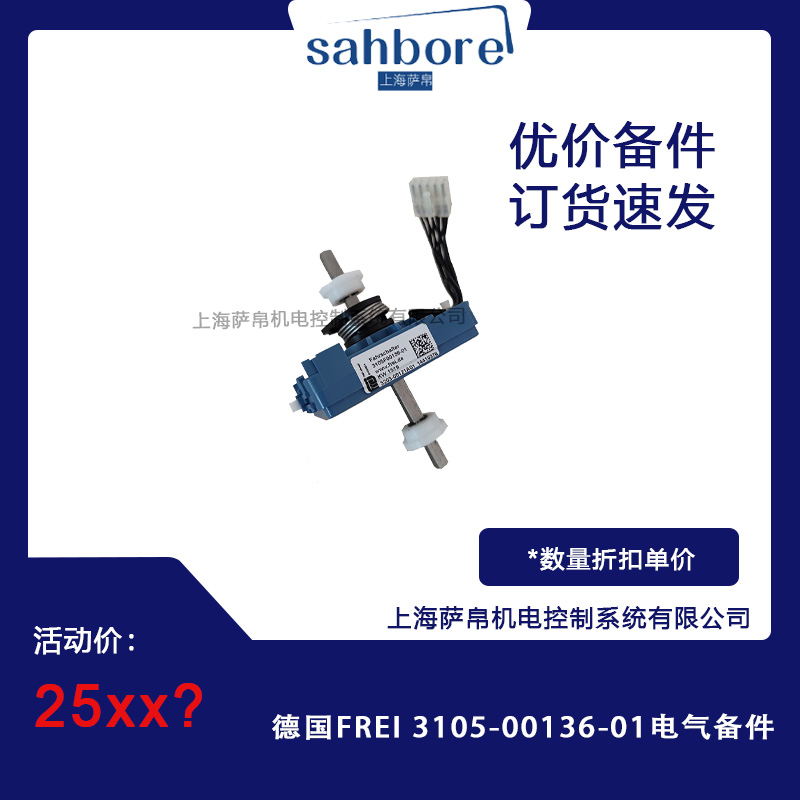

德国FREI（弗赖）3105-00136-01电气备件是一款专为电动车辆设计的油门驱动组件，属于紧凑型通用节气门产品。其核心功能是作为电动车辆的设定值发生器，通过模拟信号与数字信号的双重输出，实现精准的速度控制。该产品采用模块化设计，支持定制化加工，适配多种电机控制器，广泛应用于工业自动化、电动车辆及特殊设备领域。

二、功能特点

1. 多信号输出能力

• 提供驱动速度的模拟信号（0.5mA电流输出）及两个数字方向信号，满足复杂控制需求。

• 集成微动开关，支持身体保护按钮功能，增强操作安全性。

2. 高兼容性与灵活性

• 电位器可选独立电源，标称工作电压覆盖24VDC、36VDC、48VDC，适配不同电源系统。

• 与TEMO 600、TEMO 200等设备无缝兼容，简化系统集成。

3. 耐用性与可靠性

• 防护等级达IP54（插头除外），有效防尘防水，适应恶劣环境。

• 身体保护按钮寿命达100万次操作，节流阀循环寿命达200万次，振动测试符合DIN EN 60068-2-6/27/29标准。

4. 宽工作温度范围

• 支持-30°C至+50°C环境温度，满足户外及极端气候条件下的稳定运行。

三、选型指南

1. 根据电压需求选择

• 标准工作电压为24VDC（14-60VDC可调），若需更高电压（如36V/48V），需确认电位器与电源模块的兼容性。

2. 根据电缆直径选择

• 适配电缆外径范围需明确（如12-22mm），若超出范围需选择其他规格（如M20或M32型号）。

3. 根据功能需求选择附加特性

• 需电磁屏蔽功能：选择支持EMC设计的型号（如集成屏蔽层的变体）。

• 需更高防护等级：选择IP65或IP68型号（如防水接头系列）。

4. 根据安装空间选择尺寸

• 确认机械偏转角度（±45°）及驱动方轴尺寸（6×6毫米），确保与设备接口匹配。

四、技术参数

• 电气参数：标称工作电压24VDC（14-60VDC），电流消耗<40mA，电位器电阻轨道总阻值5.875kΩ。

• 数字信号：集电极开路输出晶体管，允许电压35VDC，允许电流10mA。

• 外接电源按钮：支持48VDC电压，电阻负载下电流70mA。

• 机械参数：机械偏转角度2×43°±2°，驱动力12Nm，寿命测试符合DIN标准。

• 环境参数：工作温度-30°C至+50°C，防护等级IP54（插头除外），EMC符合DIN EN 12895。

五、产品尺寸

• 机械结构：驱动方轴尺寸为6×6毫米，机械偏转角度±45°，总偏转范围86°±4°。

• 电缆规格：采用10极接触系统电缆（Molex Mini-Fit, Jr），线径10×FLRY 0.5mm²，长度依型号而定。

• 安装空间：需预留足够空间以容纳机械偏转及电缆弯曲半径，具体尺寸需参考产品手册。

六、应用领域

1. 工业自动化：用于机器人、CNC机床等设备的速度控制，防止切削液或粉尘侵入。

2. 电动车辆：适配电动车电机、控制器及电池管理系统，实现精准调速与安全保护。

3. 特殊设备：应用于需要模拟信号与数字信号协同控制的场景，如测试台、模拟器等。

4. 能源与基础设施：支持风电设备、太阳能逆变器等户外设备的电缆连接与状态监测。

七、总结

德国FREI 3105-00136-01电气备件凭借其多信号输出、高兼容性及耐用性，成为电动车辆与工业自动化领域的理想选择。选型时需重点关注电压、电缆直径及功能需求，以确保与设备完美匹配。其模块化设计与宽温度范围进一步简化了安装与维护流程，适用于对安全性与稳定性要求严苛的应用场景。
