一、产品介绍

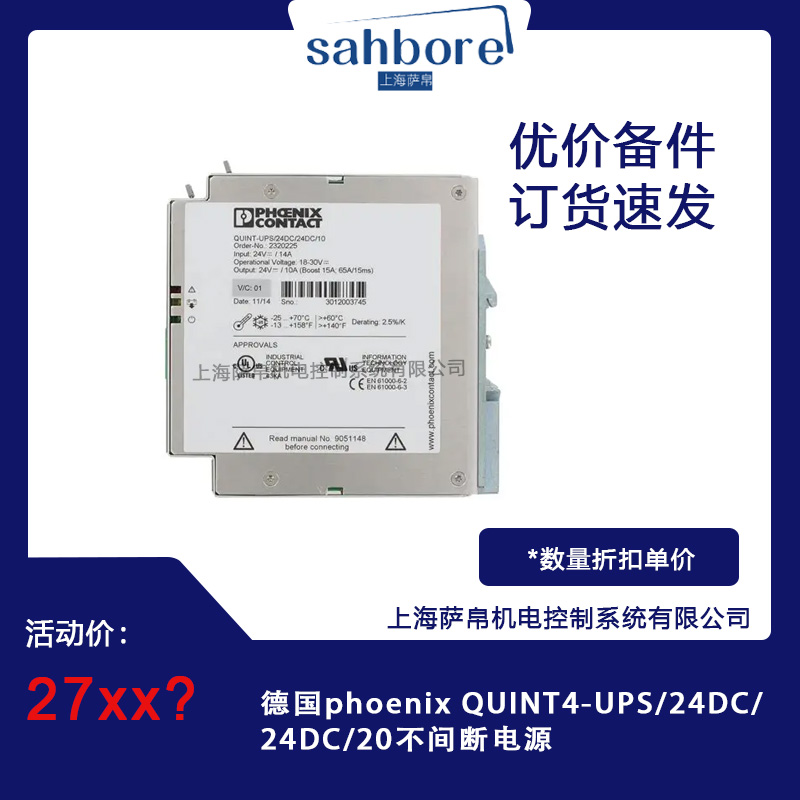

德国菲尼克斯（Phoenix Contact）QUINT4-UPS/24DC/24DC/20是一款专为工业环境设计的24V DC直流不间断电源，适用于需要高可靠性供电的场景。该产品采用IQ Technology智能电池管理技术，支持DIN导轨安装，输入/输出均为24V DC，额定输出电流20A，充电电流5A。其核心功能是在市电中断时无缝切换至电池供电，确保关键负载（如PLC、传感器、执行器等）持续运行，同时通过智能监控和通信接口实现远程管理。

二、功能特点

1. 无缝切换：市电故障时0ms切换至电池供电，避免负载断电。

2. 宽输入范围：支持18V DC至30V DC输入，适应电压波动。

3. 过载保护：静态Boost电流25A，动态Boost电流30A（持续5秒），选择性熔断（SFB）技术可触发120A熔断器（15ms内），保护并联负载。

4. 智能电池管理（BMS）：实时评估电池健康状态（SOH）和充电状态（SOC），自动识别电池类型（VRLA、VRLA-WTR、Li-ion），优化充电曲线，延长电池寿命。

5. 温度补偿：充电电压随温度自动调整（42mV/K），防止过充或欠充。

6. 多接口支持：提供EtherNet/IP、PROFINET、EtherCAT®、RS485、USB等通信协议，兼容主流工业网络。

7. LED信号指示：通过DC OK（绿）、报警（红）、电池模式（黄）等指示灯直观显示状态。

8. 防护等级：IP20防护，适应-25°C至70°C运行环境（>60°C时需降额使用）。

9. 机械强度：阻燃壳体符合UL 94 V-0标准，抗冲击（18ms/30g）和振动（2.3g）。

三、选型指南

1. 接口类型：

• 工业以太网环境：选择EtherNet/IP（如QUINT4-UPS/24DC/24DC/20/EIP）或PROFINET型号，支持RJ45通信接口。

• 低成本或本地监控场景：选择RS485或USB型号（如QUINT4-UPS/24DC/24DC/20/485或USB），支持Modbus/RTU协议。

2. 电池兼容性：确认电池技术（VRLA/Li-ion）与UPS兼容性，Li-ion电池需支持BMS识别。

3. 高温环境：>60°C时需降额使用或选择耐高温型号。

4. 安装方式：标准DIN导轨安装（EN 60715），需预留顶部/底部安装距离（有效50mm，无效40mm）。

5. 配件扩展：支持EtherNet/IP、PROFINET、EtherCAT®的插件模块，专用电池模块（如QUINT-BAT/24DC/7.2AH），直通式接线端子（PTV 6-TWIN）、压线钳（CRIMPFOX-TC HC 4）等工具简化布线。

四、技术参数

• 输入电压：24V DC（范围18V DC至30V DC）。

• 输出电压：24V DC（市电模式：Uout=Uin-0.4V DC；电池模式：Uout=Ubat-0.4V DC）。

• 额定电流：20A（静态Boost 25A，动态Boost 30A/5s）。

• 输出功率：480W（标称），600W（Boost模式）。

• 充电电流：5A（可组态）。

• 电池类型：VRLA、VRLA-WTR、Li-ion。

• 通信接口：EtherNet/IP、PROFINET、EtherCAT®、RS485、USB。

• 工作温度：-25°C至70°C（>60°C需降额）。

• 防护等级：IP20。

• 尺寸（W×H×D）：66mm×130mm×125mm（不含备用端子）。

五、产品尺寸

• 宽度：66mm

• 高度：130mm

• 深度：125mm

• 安装间距：水平间距0mm（并排安装），垂直间距50mm（顶部/底部有效距离）。

六、应用领域

1. 工业自动化：为PLC、传感器、执行器等关键设备提供不间断供电，防止数据丢失或工艺中断。

2. 能源管理：适用于太阳能、风能等新能源系统，保障监控设备持续运行。

3. 交通运输：为轨道交通信号系统、船舶导航设备提供可靠电源。

4. 过程控制：确保DCS、SCADA系统在电网波动时稳定运行。

七、总结

德国菲尼克斯QUINT4-UPS/24DC/24DC/20是一款专为工业环境设计的高可靠性直流不间断电源，其智能电池管理、多协议通信接口和宽温运行能力使其成为关键负载供电的理想选择。用户可根据实际需求选择接口类型、电池配件及安装方式，实现灵活部署。该产品广泛适用于工业自动化、能源、交通等领域，有效降低断电风险，提升系统可用性。
