一、产品介绍

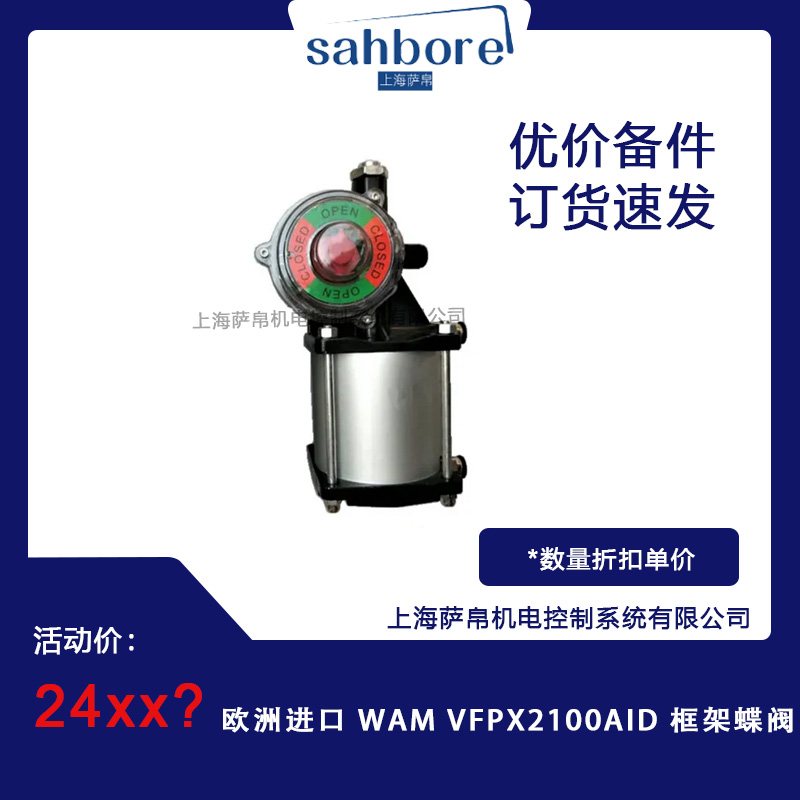

WAM VFPX2100AID框架蝶阀是德国WAM公司专为散状固体物料（如粉末、颗粒）处理设计的高性能工业阀门，属于框架式气动蝶阀。其核心设计理念是“高密封性、耐腐蚀、模块化”，通过高强度框架结构与耐磨密封件组合，适配高频开关或连续调节工况。该阀门广泛应用于食品、化工、建材、环保等领域，是散料处理系统中流量控制与截断的关键设备。其模块化设计支持执行器、阀体、密封件快速更换，兼容气动/电动执行器，满足自动化生产线需求。

二、功能特点

1. 高密封性

• 软密封：采用食品级硅胶或三元乙丙橡胶（EPDM），密封等级达ANSI Class VI（零泄漏），适用于真空工况及食品级场景（如奶粉生产线）。

• 硬密封：金属对金属设计（不锈钢阀座+硬质合金蝶板），耐高温≤400℃，但泄漏率较高（ANSI Class IV），适用于高温化工介质。

• 压力辅助密封：软密封阀座设计使介质压力越高，密封越紧，确保无泄漏。

2. 耐腐蚀与耐磨

• 阀体材质可选铝合金（轻量化）、不锈钢（SS304/SS316L，符合FDA/GMP标准）、碳钢（表面镀锌或环氧涂层，适用于非腐蚀性介质）。

• 阀盘材质包括SINT®聚合体复合材料、铸铁、不锈钢，可选配碳化钨涂层蝶板以增强耐磨性。

• 密封件符合FDA/EU1935/2004标准，耐腐蚀且无毒无味。

3. 模块化与智能控制

• 执行器、阀体、密封件可快速拆卸更换，无需特殊工具，支持不停机更换密封件（需配旁路管道）。

• 气动执行器：双作用（A型）响应时间≤0.5秒，单作用（B型）弹簧复位，适用于安全关键场合（如断电自动关闭）。

• 电动执行器：可选配4-20mA信号调节开度（精度±1%），支持Modbus RTU/TCP或Profibus-DP协议集成至DCS/PLC系统。

4. 环境适应性

• 防护等级IP65（防尘防水），适用于户外或冲洗环境。

• 温度范围：软密封-20℃至+120℃，硬密封-40℃至+400℃。

• 防爆配置：D型执行器符合ATEX Zone 20/21认证，适用于粉尘爆炸环境（如面粉厂）。

三、选型指南

1. 介质特性

• 食品级介质：选316L不锈钢阀体+硅胶密封（提供FDA认证文件）。

• 腐蚀性介质：选不锈钢阀体+PTFE涂层蝶板（如化工原料输送）。

• 磨损性介质：选硬密封+碳化钨涂层蝶板（如矿粉输送）。

• 高温介质：选硬密封结构，耐温上限400℃。

2. 压力与流量

• 工作压力：0-16bar（标准型），需确认系统最大压力以选择合适阀体。

• 流量控制：高频开关（≥10次/分钟）选双作用执行器+耐磨密封；精确调节选单作用执行器+位置传感器+比例阀。

3. 安装方式

• 对夹式：标准配置，安装空间小，适用于DN50-DN600。

• 法兰式：可选配，直接焊接或螺栓连接管道法兰，适用于DN800以上大口径或高压工况。

• 快装式：配卡箍连接（如Tri-Clamp），适用于食品/制药行业快速拆卸清洗。

4. 环境与安全

• 防爆场景：选D型执行器+ATEX认证电磁阀（如面粉厂）。

• 空间受限：选对夹式连接。

• 频繁清洗：选快装式连接。

四、技术参数

• 公称通径：DN50-DN1200（标准型）

• 流道设计：全通径结构（流道直径与管道内径一致），阻力系数≤0.3

• 阀体材质：碳钢（CS）、不锈钢（SS304/SS316L）、铝合金（AL）

• 密封等级：软密封ANSI Class VI（零泄漏），硬密封ANSI Class IV

• 密封寿命：软密封≥50万次，硬密封≥100万次

• 气源压力：4-8bar（推荐6bar）

• 防护等级：IP65

• 防爆认证：ATEX Zone 20/21（可选）

• 通信协议：Modbus RTU/TCP、Profibus-DP（可选）

• 阀体长度：根据连接方式不同（对夹式/法兰式），长度范围约150-300mm

• 阀体高度：约200-400mm（含执行器）

• 重量：铝合金阀体约10-20kg，不锈钢阀体约20-40kg

五、产品尺寸

• 探头直径：φ6mm（轴径）

• 主体长度：根据型号不同，长度范围覆盖紧凑型设计至适配长轴安装需求。

• 安装接口尺寸：提供M8×1或M10×1螺纹，支持法兰安装或定制支架。

六、应用领域

1. 食品行业

• 面粉/淀粉输送：气力输送系统中控制物料流量，软密封防止污染（符合FDA 21 CFR Part 177）。

• 混合机进料：与称重模块联动，实现精确配料（如烘焙预混粉生产）。

• 奶粉生产线：确保卫生标准，防止交叉污染。

2. 化工行业

• 塑料颗粒计量：挤出机喂料系统中调节开度，控制挤出量（如PVC管材生产）。

• 粉体反应釜：作为进料阀或排料阀，硬密封阀座耐腐蚀（如钛白粉生产）。

• 催化剂输送：耐腐蚀设计延长阀门寿命。

3. 建材行业

• 水泥/石灰输送：散装物料装车系统中控制下料速度（DN300以上大口径阀门）。

• 干混砂浆生产：与螺旋输送机配合，实现多组分按比例混合。

• 石膏粉输送：耐磨阀板应对高硬度物料。

4. 环保工程

• 除尘器排灰：脉冲布袋除尘器底部控制灰斗排灰，防爆配置避免粉尘爆炸。

• 废气处理：碱液喷淋塔进液阀，调节喷淋量（耐腐蚀不锈钢材质）。

5. 特殊工况

• 高温环境：热固性塑料加工选316不锈钢阀板+硅橡胶密封件，耐温上限150℃。

• 防爆场景：油气行业选ATEX认证版本，阀体表面喷涂导电涂层，执行器配备防爆电机。

七、总结

WAM VFPX2100AID框架蝶阀凭借其高密封性、耐腐蚀、模块化设计及智能控制功能，成为散状固体物料处理领域的标杆产品。其广泛适配食品、化工、建材、环保等行业，显著提升工艺稳定性与生产效率。通过选型指南与可选功能配置，用户可灵活应对不同工况需求，实现降本增效与安全生产。
