一、产品介绍

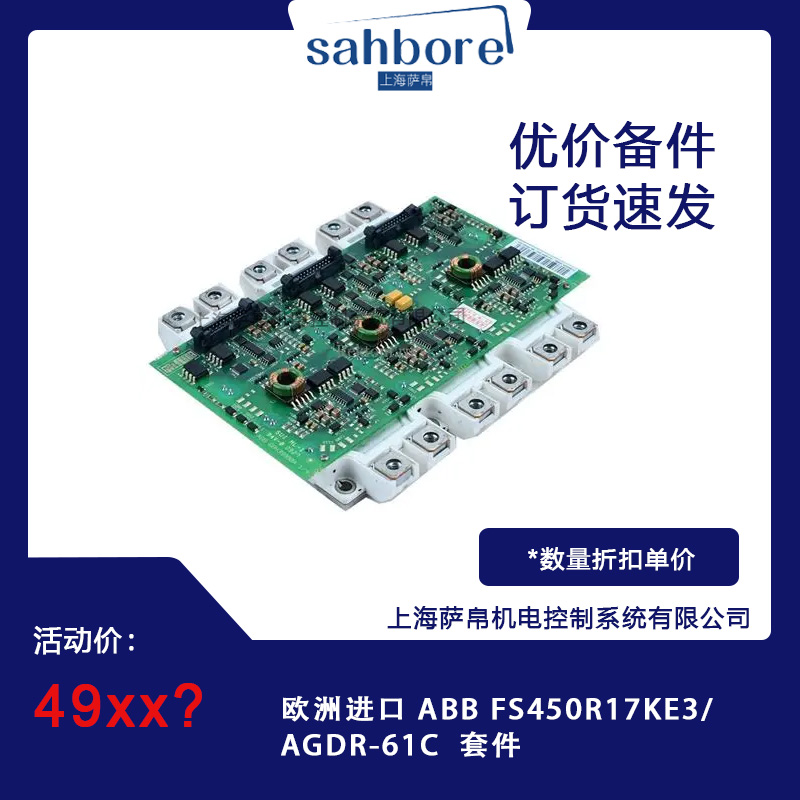

ABB FS450R17KE3/AGDR-61C 是欧洲进口的高性能IGBT（绝缘栅双极型晶体管）模块套件，由 FS450R17KE3 IGBT模块与 AGDR-61C专用驱动板组成，属于变频器驱动系统的核心组件。该套件专为工业变频器、传动装置及大功率电力电子设备设计，例如ABB ACS800系列变频器，适用于冶金、风电、轨道交通、船舶推进等重载工业场景。其设计目标是提供高可靠性、高效率的电力转换解决方案，支持高频开关应用，降低损耗并提升系统效率。

二、功能特点

1. 高功率密度与低损耗：

• 额定电流450A，耐压等级1700V，支持中高压电力电子系统。

• 采用第七代微沟槽栅场截止技术，开关损耗比前代降低40%，导通压降<1.45V，动态载流子优化提升高频性能。

2. 模块化与兼容性：

• 即插即用设计，FS450R17KE3模块与AGDR-61C驱动板高度兼容，简化安装与调试流程。

• 硬件可配置为逆变器、线路转换器或DC/DC转换器，适应不同拓扑结构需求。

3. 智能保护与故障诊断：

• 内置通讯故障（E00）、相序错误（E01）、过流/排气保护（E16-E49）、系统限时锁定（E99）等报警功能。

• 支持NTC温度传感器实时监测模块温度，实现过热保护。

4. 环境适应性强：

• 工作温度范围-20℃至+60℃（部分型号扩展至-40℃至+175℃），防护等级IP65（标准）或IP67（可选）。

• 采用3D复合散热通道与银烧结连接技术，热传导效率提升，抗震等级达10G。

三、选型指南

1. 电流与电压匹配：

• 根据负载功率选择450A额定电流，预留20%余量（如负载峰值电流≤540A）。

• 确认系统电压是否匹配1700V耐压等级（如直流母线电压≤1200V需留安全裕量）。

2. 驱动兼容性：

• 确保AGDR-61C驱动板与模块版本一致（避免与AGDR-71C混用）。

• 若需更高开关频率，可选配AGDR-71C驱动板（需验证与模块兼容性）。

3. 温度与防护等级：

• 若工作温度超过60℃，需选配高温型号（如FS450R12KE3/AGDR-61CS，工作温度范围-40℃至+175℃）。

• 防爆区域或高盐雾腐蚀场景需选配ATEX认证型号或Viton密封件。

4. 安装与连接方式：

• 采用螺钉安装封装，优化热管理，适应紧凑型设备空间。

• 使用弹簧端子或螺栓连接，避免虚接风险。

四、技术参数

• 型号：FS450R17KE3/AGDR-61C

• 额定电流：450A

• 耐压等级：1700V

• 开关损耗：比前代降低40%

• 工作温度：-20℃至+60℃（标准），部分型号扩展至-40℃至+175℃

• 防护等级：IP65（标准），IP67（可选）

• 封装类型：EconoPACK+

• 安装方式：螺钉安装

• 通信接口：驱动板支持CAN/以太网（可选）

• 散热设计：需配备强制风冷或液冷系统，确保结温≤150℃

五、产品尺寸

• 模块尺寸：长度162mm，宽度150mm（具体尺寸可能因型号略有差异）。

• 安装方式：螺钉固定，确保散热片接触平整。

• 电气连接：弹簧端子或螺栓连接，简化接线流程。

六、应用领域

1. 冶金行业：连铸机、轧机传动系统，控制电机调速与扭矩。

2. 风电领域：变流器主回路，实现风能到电能的高效转换。

3. 轨道交通：牵引变流器，提供列车动力与再生制动。

4. 船舶推进：吊舱推进器、侧推器，支持低速大扭矩输出。

5. 测试台架：电机测试、电池充放电设备，模拟真实负载条件。

七、总结

ABB FS450R17KE3/AGDR-61C套件凭借其高功率密度、低损耗、强环境适应性，成为重载工业应用的理想选择。其模块化设计、智能保护功能及多场景兼容性显著提升了系统可靠性与能效。对于需要高频开关、紧凑安装或极端环境运行的场景，建议选配高温型号（如FS450R12KE3/AGDR-61CS）或增强型驱动板（AGDR-71C）。通过合理选型与专业安装，该套件可有效降低维护成本并延长设备寿命。
