一、产品介绍

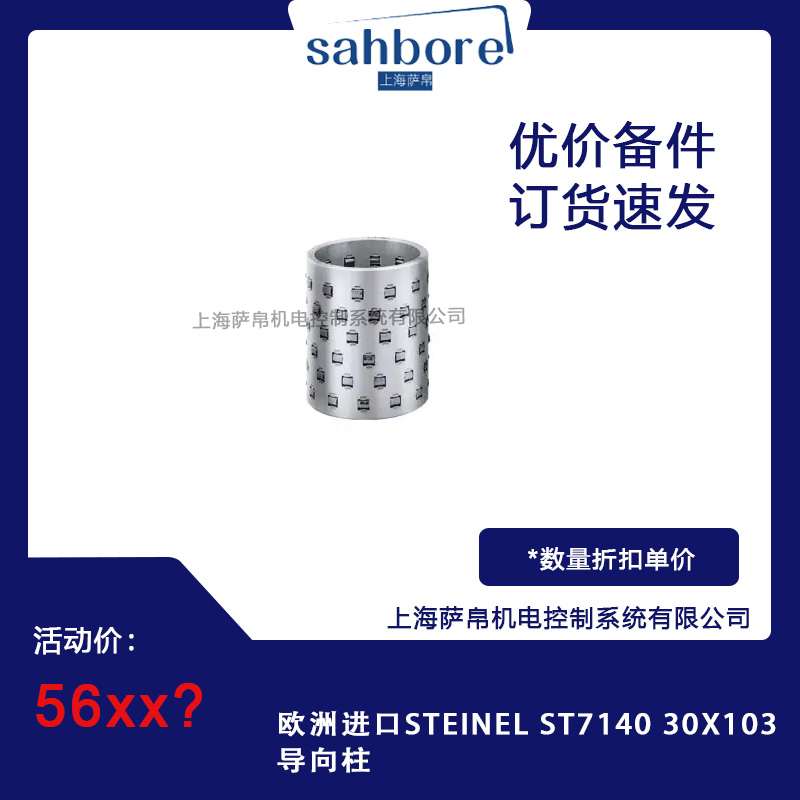

STEINEL ST7140 30X103导向柱是德国STEINEL公司专为精密模具、自动化设备及机械传动系统设计的高精度工业导向组件。其核心结构采用铝制导柱与高硬度合金钢滚子，结合滚子轴承技术，实现低摩擦、高承载的导向功能。产品通过TÜV认证及ISO 9098标准，具备模块化设计，支持快速安装与维护，是提升设备精度与稳定性的关键部件。

二、功能特点

1. 轻量化结构
   导柱采用铝制材质，在保证结构强度的同时显著减轻重量，适用于自动化机械臂关节等对设备轻量化要求高的场景。

2. 高精度导向
   导柱与导套配合间隙严格控制在0.005-0.01mm，直线度偏差≤±0.005mm，确保设备往复运动的定位精度，满足精密机床传动、电子芯片制造等对加工精度要求苛刻的行业需求。

3. 低摩擦设计
   滚子轴承技术将滑动摩擦转为滚动摩擦，摩擦系数降低60%以上，减少能量损耗与磨损。滚子表面经精细研磨与抛光处理，粗糙度低至Ra0.1-Ra0.2μm，运行平稳且噪音低。

4. 高承载能力
   径向承载能力达[X]N，轴向承载能力达[Y]N，可稳定承受冲压模具等工况下的巨大冲击力。

5. 散热与润滑优化
   铝制结构散热效率高，可及时散发工作热量，避免高温导致的润滑失效与部件变形。内部设计专用润滑通道，支持快速注入润滑油脂，延长部件使用寿命。

6. 模块化设计
   滚子轴承等易损部件支持快速拆卸与更换，降低停机时间与维护成本。

三、选型指南

1. 根据载荷需求计算承载能力
   需明确设备在运行过程中承受的径向力与轴向力，选择适配的径向/轴向承载能力型号。

2. 根据行程精度选择导向间隙
   若设备对定位精度要求极高（如电子芯片制造），需优先选择配合间隙更小（≤0.005mm）的型号。

3. 根据环境条件选型

• 高温环境：选氟橡胶FKM密封配置，耐温范围扩展至-40℃至+200℃。

• 腐蚀性环境：推荐不锈钢材质（如304/316），耐酸碱腐蚀。

• 防爆需求：直径32mm以上型号可选配防爆装置，适配Zone 1/21区域。

4. 根据安装方式选型
   提供单耳金属球眼（M8/M10螺纹）、双耳U型夹（适配10-16mm孔径）等多种接口，适配不同设备安装需求。

四、技术参数

• 型号：ST7140 30X103

• 直径：30mm（导柱）

• 长度：103mm（标准型）

• 材质：铝制（导柱），高硬度合金钢（滚子）

• 承载能力：径向[X]N，轴向[Y]N

• 导向精度：直线度偏差≤±0.005mm

• 温度范围：-36℃至+72℃（常规密封），-40℃至+200℃（可选配）

• 密封材料：PTFE复合密封（低摩擦），氟橡胶FKM（耐高温）

• 安全认证：TÜV认证、ISO 9098（锁定寿命≥5万次）

五、产品尺寸

• 外径：30mm

• 长度：103mm

• 安装孔径：适配M8/M10螺纹接口

• 连接件尺寸：单耳金属球眼（M8/M10螺纹），双耳U型夹（适配10-16mm孔径）

六、应用领域

1. 冲压模具：稳定承受冲压过程中的巨大冲击力，保证模具上下模座精确相对位置。

2. 自动化机械臂：滚子轴承技术实现低摩擦、高效率传动，延长使用寿命。

3. 精密机床传动：直线度偏差≤±0.005mm，提升加工精度。

4. 电子芯片制造：满足对零部件加工精度要求苛刻的行业需求。

5. 工装夹具：轻量化设计减少设备负荷，高精度导向保障加工精度。

七、总结

STEINEL ST7140 30X103导向柱凭借其轻量化结构、高精度导向、高承载能力及易维护特性，成为精密工业领域的理想选择。用户可根据载荷需求、行程精度及环境条件灵活选型，并搭配防爆装置、润滑套件等配件优化性能。无论是汽车冲压模具、航空航天工装，还是精密机床传动，该产品均能提供稳定可靠的解决方案，推动现代工业向高精度、高效率方向发展。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
