一、产品介绍

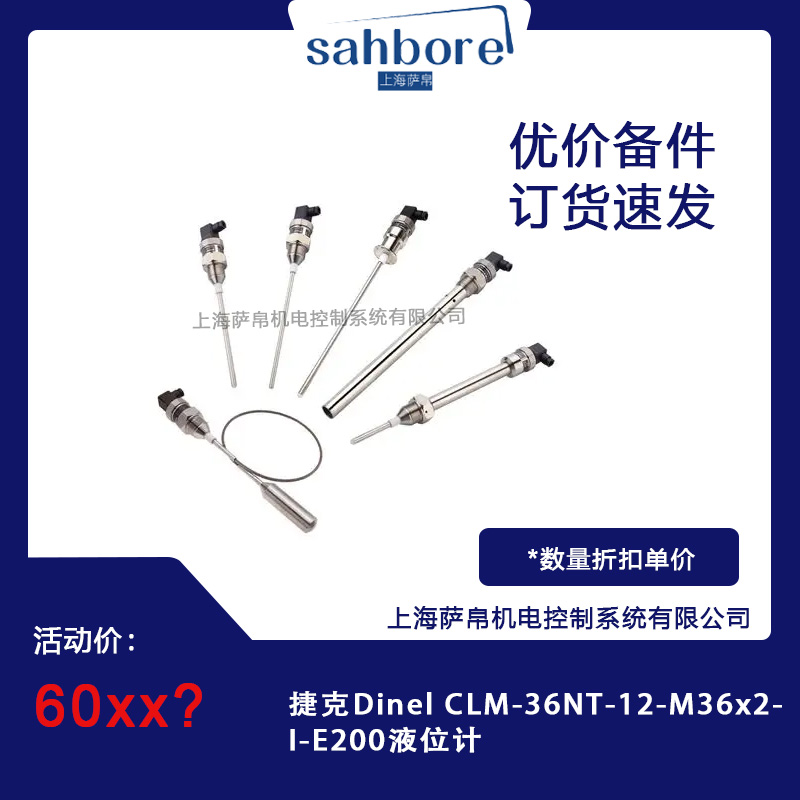

捷克DINEL CLM-36NT-12-M36x2-I-E200液位计是DINEL公司推出的高端电容式液位测量设备，专为工业环境设计，适用于液体、散装固体及粉末状介质的连续液位监测。其核心原理是通过电容变化检测介质高度，结合高精度电极与先进传感技术，确保测量结果准确可靠。该产品具备耐腐蚀、抗干扰、易安装等特点，可适应高温、高压、腐蚀性介质等恶劣工况，广泛应用于石油、化工、电力、冶金、环保等领域。
二、功能特点
- 高精度测量：采用先进传感技术，误差范围≤1%（全量程），支持微小介电常数差异介质的检测，适用于导电性液体（如水、酸碱溶液）及部分非导电介质（如油类）。
- 耐腐蚀性强：传感器主体采用不锈钢材质，电极可选配耐腐蚀涂层（如PTFE），适应强酸、强碱等恶劣环境。
- 抗干扰能力突出：可抵抗地表上方空气变化（如真空、压力、蒸气、灰尘），部分型号可抑制表面泡沫形成，确保测量稳定性。
- 易安装与维护：支持直接安装于容器、筒仓、水池等场景，过程连接采用螺纹M36x2或法兰接口，适配性强；电子模块可拆卸，便于现场调试与维护。
- 多种输出方式：提供4-20mA电流输出（两线制）或0-10V电压输出（三线制），兼容主流控制系统（如PLC、DCS），支持HART®协议，可实现远程监控与参数配置。
- 高温适配性：部分型号（如CLM-36NT）支持电极温度范围-40℃至+200℃，满足化工、冶金等高温工况需求。
三、选型指南
- 介质类型：
- 导电介质（如水、酸碱溶液）：直接选用标准型号，利用介质导电性形成电容变化。
- 非导电介质（如油类）：需选配涂层电极或特殊传感器（如CLM-36-10无涂层棒电极型号），通过介质与空气的介电常数差异实现测量。
- 温度与压力：
- 确认介质温度是否在-40℃至+200℃之间，压力是否超过100bar（部分型号支持更高压力）。
- 高温或高压场景需选择CLM-36NT或GRLM-70（雷达液位计）等增强型号。
- 安装方式：
- 螺纹安装：适用于小型容器或管道，推荐M36x2接口。
- 法兰安装：适用于大型储罐或高压环境，需匹配DN25/DN50等法兰规格。
- 输出信号：
- 需远程传输或集成至控制系统时，优先选择4-20mA+HART®输出。
- 本地显示需求可搭配OLED/LCD显示屏（如DM-70显示模块）。
- 可选配件：
- DM-70可拆卸显示模块：支持实时查看液位数据，并可进行手动设置（如量程、零点校准）。
- 反冲洗适配器：针对粘稠或易结垢介质，通过高压水流清洁电极表面，延长维护周期。
- 防爆模块：爆炸危险区域（如油库、化工厂）需选择Ex ia IIC T6 Ga/Gb防爆型号（如CLM-36XiT）。
- 电极长度：根据容器深度定制电极长度（如E200表示电极长度为200mm），确保测量范围覆盖全液位。
四、技术参数
- 型号：CLM-36NT-12-M36x2-I-E200
- 测量范围：0-3000pF（量程可根据介质调整）
- 精度：≤1%（全量程）
- 电源电压：18-36V DC（两线制）或16-36V DC（三线制）
- 输出信号：4-20mA（HART®协议）或0-10V
- 环境温度：-40℃至+85℃（标准型）；-40℃至+200℃（高温型）
- 电极温度：-40℃至+200℃
- 过程连接：螺纹M36x2；可选法兰（如G1”、NPT1”）
- 防护等级：IP67（标准型）；IP68（可选）
- 材质：外壳为不锈钢；电极材质可选不锈钢（带涂层）
- 重量：约0.5-1kg（不含电极）
五、产品尺寸
- 长度：约300mm（含过程连接部分）
- 安装孔距：根据螺纹或法兰规格适配（如M36x2螺纹需对应开孔尺寸）
六、应用领域
- 石油行业：测量油罐、油槽液位，防止溢出或干烧，保障储运安全。
- 化工行业：监控反应釜、储罐中腐蚀性介质（如酸、碱）液位，避免人工检测风险。
- 电力行业：测量锅炉、冷却塔水位，优化热效率并防止设备损坏。
- 环保监测：污水处理厂中监测沉淀池、曝气池液位，实现自动化控制。
- 食品加工：卫生级设计型号（如不锈钢材质+Tri-Clamp连接）可用于酿酒、乳制品加工中的液位监控。
七、总结
DINEL CLM-36NT-12-M36x2-I-E200液位计凭借其高精度、耐腐蚀、易集成的特点，成为工业液位测量的理想选择。用户可根据介质类型、温度压力条件及安装需求灵活选型，并通过可选配件（如防爆模块、反冲洗装置）进一步扩展功能。其广泛应用于石油、化工、电力等重工业领域，以及食品饮料等对卫生要求较高的场景，有效提升了生产安全性与效率。
对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
