一、产品介绍

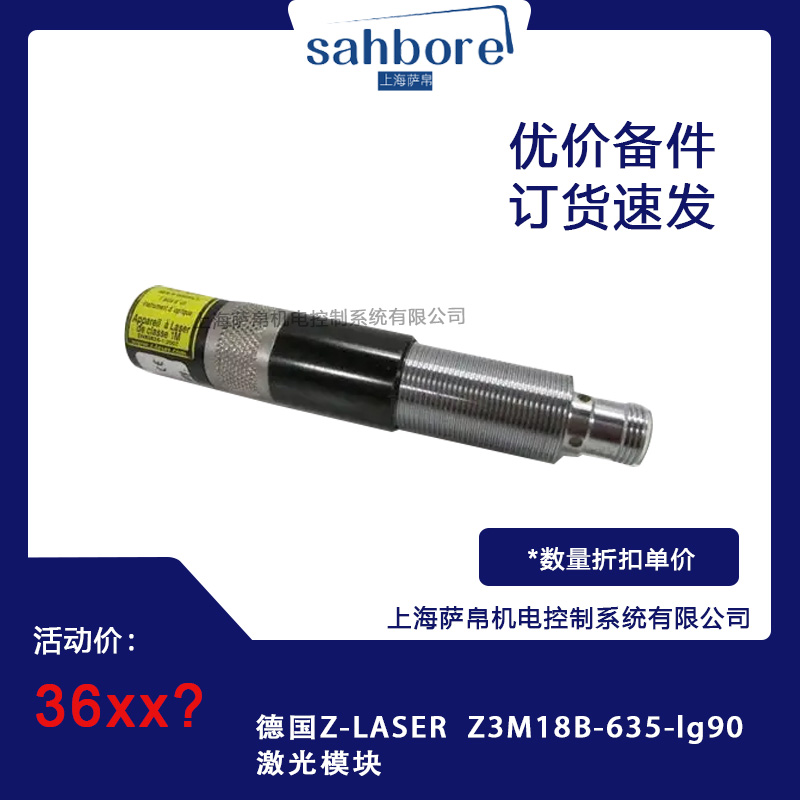

德国Z-LASER Z3M18B-635-lg90是一款高精度工业激光模块，专为定位辅助、图像处理及精密测量设计。其核心采用红色激光（波长635nm），输出功率5mW，具备紧凑的传感器式结构（激光头直径20mm，M18螺纹接口），可无缝集成至CNC机床、机器人手臂及自动化设备中。该模块支持点、线、十字等多种投影模式，扇形角度5°-90°可调，适用于从短距离定位到近场覆盖的多样化场景。

二、功能特点

1. 高精度定位

• 光束质量优异，瞄准误差≤0.5mrad，确保长期使用中的定位稳定性。

• 手动对焦设计（聚焦直径20mm），适应不同工作距离需求。

2. 强环境适应性

• IP67防护等级，防水防尘，适应潮湿、粉尘等恶劣工业环境。

• 工作温度范围0-45℃，存储温度-20℃至+70℃，稳定性强。

3. 灵活集成与通信

• 电源电压5VDC-30VDC，兼容性广，可直接接入现有电源系统。

• 支持RS485串行通信，便于与PLC、PC等设备联动。

4. 多样化投影模式

• 提供点、线、十字及DOE（衍射光学元件）投影，满足机械加工、物流分拣等场景的定位需求。

三、选型指南

1. 波长与功率选择

• 红色激光（635nm）：适用于室内定位、图像处理及人眼可见场景。

• 绿色/蓝色激光（如532nm）：若需更高亮度或户外使用，可考虑Z-LASER其他型号（如ZM18系列高功率款）。

• 输出功率：5mW（Z3M18B-635-lg90）适用于短距离定位；20mW-200mW型号（如ZM18RF系列）适用于长距离或高亮度投影。

2. 光束角度适配

• 窄角度（5°-10°）：适用于远距离精准定位，如船舶制造中的焊缝标记。

• 宽角度（30°-90°）：适用于大面积投影或近场覆盖，如物流分拣中的货物指引。

3. 标准与接口匹配

• 确认设备接口类型（如M18螺纹），优先选择兼容DIN 69872、ISO A/B或ANSI B5.50标准的型号。

4. 配件与扩展性

• 免工具聚焦环、校准卡：简化安装与调试流程。

• 密封圈、防尘罩：提升IP67防护等级，适应潮湿或多尘环境。

• RS485转USB适配器：便于与PC或工业控制器连接，实现数据传输与远程控制。

四、技术参数

• 型号：Z3M18B-635-lg90

• 波长：635nm（红色激光）

• 输出功率：5mW

• 光束角度：5°-90°（可调）

• 投影模式：点、线、十字、DOE

• 聚焦方式：手动对焦，直径20mm

• 电源电压：5VDC-30VDC

• 防护等级：IP67

• 工作温度：0-45℃

• 存储温度：-20℃至+70℃

• 接口类型：M18螺纹，RS485串行通信

• 重量：约102克

• 尺寸：长度138mm，直径20mm

五、产品尺寸

• 主体尺寸：长度138mm，直径20mm（激光头部分）。

• 包装形式：原厂包装，含激光模块、聚焦环、M18锁紧螺母及校准卡。

六、应用领域

1. 机械加工

• 用于CNC机床、机器人手臂的精准定位，提升加工效率。

• 辅助裁剪机定位布料，减少材料浪费。

2. 船舶制造

• 标记焊缝位置、检测尺寸偏差，确保船体结构精度。

3. 物流分拣

• 激光投影指导货物分拣，优化仓储流程。

4. 工业图像处理

• 为机器视觉系统提供均匀照明，提升检测精度。

七、总结

Z-LASER Z3M18B-635-lg90激光模块以高精度、强环境适应性及灵活集成为核心优势，成为工业定位与图像处理领域的理想选择。其5mW输出功率、635nm红色激光及IP67防护等级，可满足从机械加工到物流分拣的多样化需求。选型时需重点关注波长、功率及光束角度，并搭配聚焦套件、防护配件等提升性能。对于高温或户外场景，建议选择高功率型号（如ZM18系列），以确保长期稳定性。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
