一、产品介绍

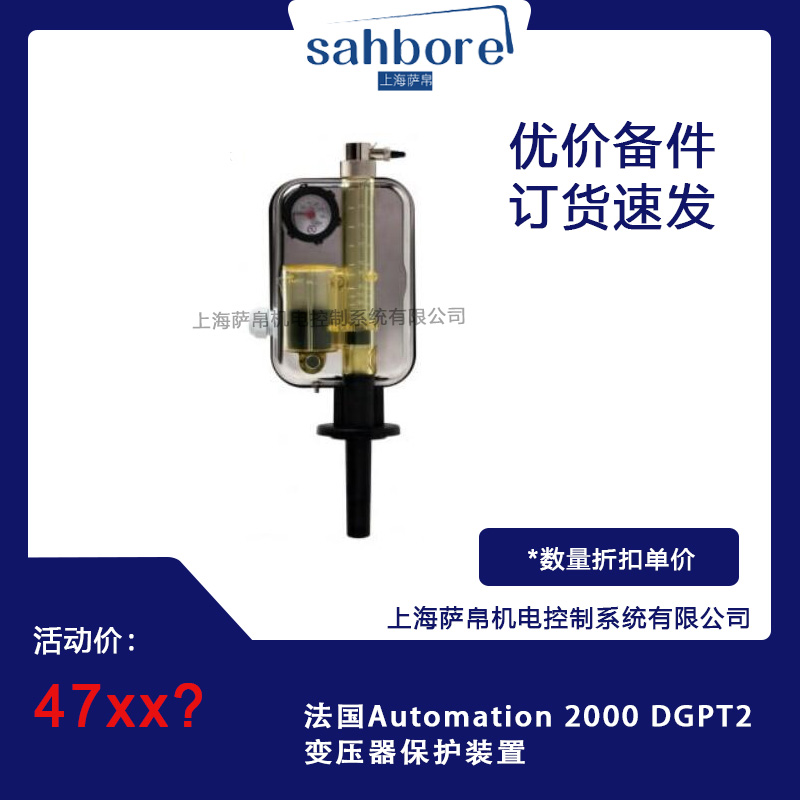

法国Automation 2000 DGPT2系列变压器保护装置是一款专为油浸式变压器设计的综合监测与保护设备，涵盖标准型（如DGPT2）、防腐型（DGPT2-IB）、超高压型（DGPT2-HP）及海洋油田专用型（DGPT2-X）等衍生型号。该装置通过集成温度、压力、油位及气体排放等多参数监测功能，实现对变压器运行状态的实时监控与异常保护，确保设备在复杂工业环境中的安全稳定运行。其核心设计理念为“多参数集成+快速响应”，适用于电力、石油、化工、海洋工程等领域的高可靠性需求场景。

二、功能特点

1. 多参数监测与保护

• 温度监测：配备两个可调温度开关，监测范围40℃-140℃，精度±1.5℃（90℃时），支持自定义报警与跳闸阈值，防止变压器过热损坏。

• 压力保护：内置可调压力开关，监测范围0-0.5bar，精度±10%，反应时间＜10ms，压力异常时触发报警或跳闸，避免爆炸风险。

• 油位监测：通过磁性浮子开关检测油位下降，阈值可设为140cm³，防止油位过低导致绝缘失效。

• 气体监测：利用内部浮子检测气体积聚，动作范围100-200cm³，精度±5cm³，早期识别电弧或过热故障。

2. 快速响应与可靠性

• 异常参数触发报警或跳闸动作时间短，减少故障扩散风险。

• 防护等级IP56（防尘防水）、IK07（抗冲击），通过C5M盐雾测试，适应高湿度、高盐分环境。

3. 远程通讯与集成能力

• 支持Modbus RTU/Profibus等通讯协议（可选以太网），便于与上位控制系统集成，实现远程监控与故障诊断。

4. 防腐与耐用性

• 防腐型（如DGPT2-IB）采用316L不锈钢外壳或环氧涂层，密封件使用FPM氟橡胶，延长设备寿命。

三、选型指南

1. 根据应用场景选择型号

• 标准工业环境：优先选择DGPT2标准型，满足基础监测需求。

• 海洋/化工等腐蚀性环境：选择DGPT2-IB防腐型，需确认通过C5M盐雾测试。

• 超高压变压器：选用DGPT2-HP型号，支持更高压力监测范围（＞0.5bar）。

• 海洋油田平台：采用DGPT2-X型号，针对振动、盐雾等极端条件优化设计。

2. 关键参数匹配

• 温度范围：确保监测范围覆盖变压器实际工况（如-40℃至+65℃）。

• 压力精度：对压力敏感场景（如密闭油箱）需选择精度±10%以内型号。

• 油位阈值：根据变压器容量调整油位下降报警阈值（如140cm³或更高）。

3. 扩展功能需求

• 需远程监控时，确认支持Modbus/Profibus协议。

• 多级保护逻辑（如温度+压力双跳闸）需选择支持同步触点输出的型号（如DGPT2-2G）。

四、技术参数

• 温度监测：范围40℃-140℃，精度±1.5℃（90℃时）。

• 压力监测：范围0-0.5bar，精度±10%，反应时间＜10ms。

• 油位监测：阈值140cm³，磁性浮子开关触发。

• 气体监测：范围100-200cm³，精度±5cm³。

• 防护等级：IP56（防尘防水）、IK07（抗冲击）。

• 防腐等级：C5M盐雾测试（防腐型）。

• 电源输入：85-265V AC/DC或24V DC。

• 工作温度：-40℃至+65℃。

五、产品尺寸

• 标准型号：高度297mm（含法兰轴），宽度148mm（最宽处），深度110mm。

• 安装法兰：直径85mm，螺栓孔分布圆直径97mm（±2mm），支持3孔（120°）或4孔（90°）安装。

• 接线外壳：标配12或18端子（最大导线4mm²），带M25电缆压盖（适配Φ13-18mm电缆）。

六、应用领域

1. 电力行业：发电厂、变电站中油浸式变压器保护，防止过热或压力异常导致设备损坏。

2. 工业领域：生产线配电变压器保护，确保连续生产（如化工、石油行业）。

3. 海洋工程：海洋油田平台变压器保护，抵御高盐分、振动及极端温度。

4. 新能源领域：风能、太阳能发电系统中的变压器保护，适应户外恶劣条件。

七、总结

法国Automation 2000 DGPT2系列变压器保护装置以“多参数集成监测+快速响应保护”为核心优势，通过高精度传感器、耐腐蚀材料及远程通讯技术，满足电力、工业、海洋等领域的严苛需求。选型时需重点关注应用场景（如腐蚀性环境选防腐型）、参数匹配（如压力精度）及扩展功能（如远程监控），以确保设备长期稳定运行并降低运维成本。
