一、产品介绍

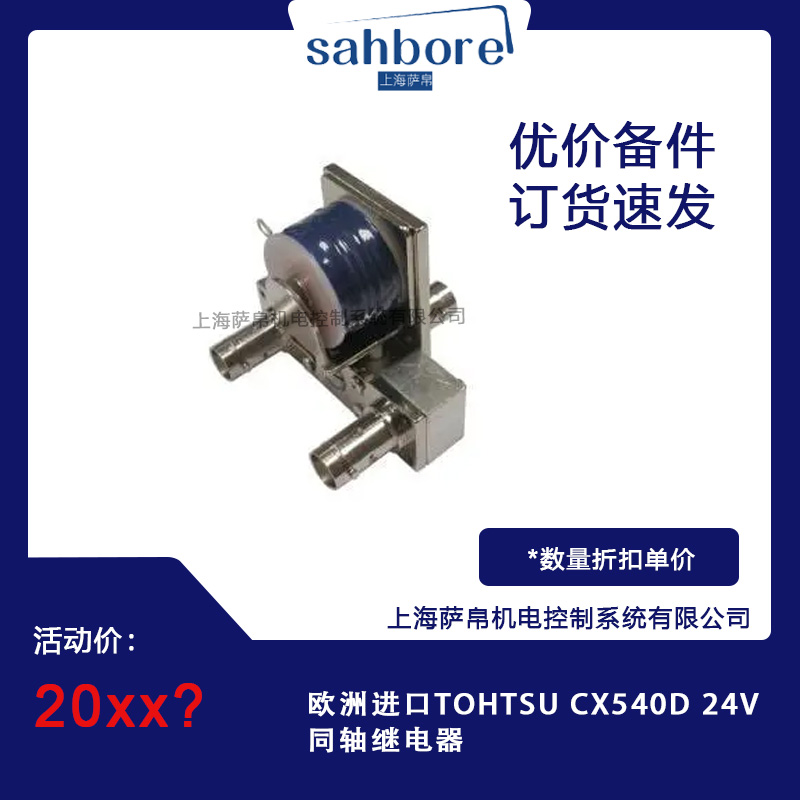

TOHTSU CX540D 24V同轴继电器是由日本TOHTSU（东洋津造）生产的高频信号切换设备，专为通信、广播、测试测量及工业自动化领域设计。该产品支持单刀双掷（SPDT）切换模式，覆盖0-2GHz频率范围，采用50Ω标准阻抗，确保与高频设备的无缝兼容。其核心优势在于高频信号的稳定传输、低插入损耗及高隔离性能，能够满足复杂电路环境对信号切换的严苛需求。

二、功能特点

1. 高频性能

• 支持0-2GHz频率范围，覆盖现代通信系统主流频段（如5G、卫星通信）。

• 射频阻抗为50Ω，减少信号反射，提升传输效率。

2. 低损耗与高隔离

• 插入损耗：50MHz时低至-0.10dB，2000MHz时为-0.25dB，确保信号完整传输。

• 隔离度：50MHz时达-65dB，2000MHz时为-39dB，有效防止多信号串扰。

3. 快速响应与长寿命

• 切换时间：吸合时间20毫秒，释放时间15毫秒，满足实时控制需求。

• 预期寿命：1,000,000次操作，保障长期稳定运行。

4. 环境适应性

• 工作温度范围：-55℃至+50℃，适应极端环境。

• 防护等级：封闭式设计，防尘防水，适用于恶劣工况。

5. 灵活安装与连接

• 标配3个BNC母头连接器，支持高频同轴电缆；若需N型接口，需定制或选配转接器。

• 安装方式：面板安装（两颗螺丝固定）或PCB焊接（引脚式设计）。

三、选型指南

1. 电压匹配

• 确认系统电压与继电器标称值（24VDC）一致，实际使用范围为20-28VDC。若不符需搭配电源转换装置。

2. 频率覆盖

• 根据实际应用频率（如50MHz-2GHz）选择型号，确保覆盖工作频段。

3. 接口类型

• 标配BNC母头连接器，适用于高频同轴电缆；若需N型接口，需定制或选配转接器。

4. 安装方式

• 面板安装：通过两颗M3螺丝固定，适用于设备外壳。

• PCB焊接：引脚间距符合标准2.54mm间距，便于集成到电路板。

5. 环境增强

• 极端温度或高湿度环境需选择增强型防护型号。

四、技术参数

• 型号：CX540D 24V

• 触点类型：SPDT（单刀双掷）

• 频率范围：0-2GHz

• 射频阻抗：50Ω

• 插入损耗：50MHz时-0.10dB，2000MHz时-0.25dB

• 隔离度：50MHz时-65dB，2000MHz时-39dB

• 切换时间：吸合20ms，释放15ms

• 工作温度：-55℃至+50℃

• 重量：230克

• 尺寸：约30mm×20mm×15mm（不含连接器）

• 线圈电阻：20℃时150Ω±10%

• 功耗：4W

• 触点负载：支持小功率信号切换，电流0.16A

五、产品尺寸

• 外形尺寸：长约30mm，宽约20mm，高约15mm（不含连接器）。

• 安装接口：

• 面板安装：通过两颗M3螺丝固定。

• PCB焊接：引脚间距符合标准2.54mm间距。

六、应用领域

1. 通信系统

• 基站天线切换、分集接收、射频信号分配。

2. 广播与媒体

• 视频/音频信号备份切换、信号分配矩阵。

3. 测试测量

• 自动化测试设备（ATE）中的信号路由切换。

4. 工业自动化

• 生产线传感器信号切换、控制系统高频信号路由。

5. 安防与医疗

• 雷达信号处理、电子对抗（ECM）系统、MRI/CT设备射频通道切换。

七、总结

TOHTSU CX540D 24V同轴继电器凭借其高频性能、快速响应及长寿命，成为高频信号切换领域的理想选择。其支持2GHz频率范围、低插入损耗（-0.25dB@2GHz）及高隔离度（-65dB@50MHz），确保信号稳定传输。选型时需重点关注电压匹配、频率覆盖及安装方式，配套驱动保护电路和优质同轴电缆可进一步提升系统可靠性。广泛应用于通信基站、广播系统、测试仪器及工业自动化领域，为用户提供高效、稳定的信号切换解决方案。
