一、产品介绍

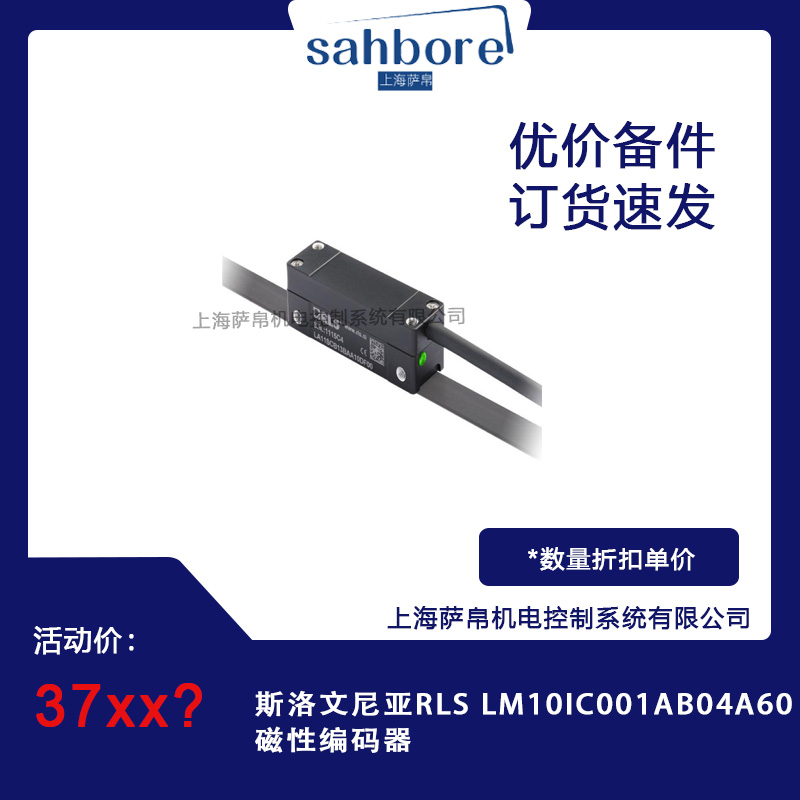

斯洛文尼亚RLS公司推出的LM10IC001AB04A60磁性编码器，是一款专为恶劣工业环境设计的非接触式高速磁性编码器。该产品通过磁感应技术检测磁场变化，实现高精度位置反馈和速度监测，广泛应用于电动机控制、绿色能源、医学设备、印刷机械等领域。其紧凑型读数头设计支持轴向、线性、径向、旋转等多种安装方式，满足不同场景的灵活部署需求。

二、功能特点

1. 高精度测量：分辨率可选范围广（0.244μm至250μm），重复精度在25°C时可达<1μm，滞后<3μm（行驶高度为0.3mm时），确保长期运行的稳定性。
2. 非接触式设计：消除机械磨损，磁滞现象显著降低，寿命远超传统接触式编码器。
3. 强环境适应性：防护等级IP68（防水防尘），抗冲击300 m/s²（IEC 60068-2-27），抗振动300 m/s²（55 Hz至2000 Hz），工作温度范围-10°C至+80°C（非动态条件下电缆温度-20°C至+86°C），储存温度-40°C至-85°C，可抵抗工业化学物质腐蚀。
4. 灵活输出：支持模拟正弦/余弦或增量数字信号输出，兼容行业标准接口（如CANopen J1939）。
5. 安装便捷：读数头与磁性标尺/磁环间距可达1.0mm，安装公差宽松，集成设置LED指示灯简化调试流程。
6. 长距离测量：磁性标尺轴长可达100米，满足长距离测量需求。

三、选型指南

1. 分辨率选择：
   • 纳米级晶圆加工：0.244μm。
   • 一般工业控制：10-20μm。
   • 高速测速：100-250μm。
2. 输出信号类型：
   • 模拟输出：适用于需要连续位置反馈的场景（如医疗影像设备）。
   • 数字输出：适用于需要高速脉冲信号的场景（如机器人关节控制）。
3. 安装方式：
   • 根据设备结构选择轴向、线性、径向或旋转安装方式，确保读数头与磁性标尺/磁环的间距在允许范围内（≤1.0mm）。
4. 环境适应性：
   • 在潮湿、腐蚀性或高温环境中，需选择IP68防护等级和高温型号（工作温度扩展至-40°C至+105°C）。
   • IP69K版本支持高压冲洗（如食品行业灌装机）。
5. 多目标检测：
   • 支持同一测量杆上安装多个磁铁，实现复杂机械的多目标位置检测。

四、技术参数

• 编码器类型：增量式。
• 输出信号：模拟正弦/余弦、增量数字信号。
• 分辨率：0.244μm至250μm（可选）。
• 精度等级：±10μm（20m以下长度）、±20μm、±40μm。
• 重复性：25°C时<1μm。
• 滞后：<3μm（行驶高度为0.3mm时）。
• 工作温度：-10°C至+80°C（非动态条件下电缆温度-20°C至+86°C）。
• 储存温度：-40°C至-85°C。
• 防护等级：IP68。
• 冲击抗性：300 m/s²（IEC 60068-2-27）。
• 振动抗性：300 m/s²（55 Hz至2000 Hz）。
• 电磁兼容性：符合IEC 61000-6-4（发射）和IEC 61000-6-2（抗扰度）标准。
• 读数头重量：57克（1米电缆，无连接器）。
• 磁性标尺重量：60克/米。

五、产品尺寸

• 读数头尺寸：紧凑设计，具体尺寸参考产品手册。
• 磁性标尺长度：轴长可达100米。
• 安装孔分布：支持标准安装孔分布，方便与设备集成。

六、应用领域

1. 电动机控制：提供精确的位置反馈，实现电机的高精度控制，应用于风力发电、太阳能跟踪等领域。
2. 医学设备：用于手术机器人、医疗影像设备等，确保操作精度和安全性。
3. 印刷机械：实现印刷滚筒的高精度同步控制，提升印刷质量。
4. 机器人关节：应用于多轴协作机器人，提供关节位置反馈，提升运动精度。
5. 绿色能源：用于风力发电机的变桨系统，监测叶片角度，优化发电效率。
6. 极端环境应用：在协作机器人、航空和深海应用中，LM10的抗冲击、抗振动特性确保长期稳定运行。

七、总结

斯洛文尼亚RLS LM10IC001AB04A60磁性编码器以其高精度、高可靠性、强环境适应性和安装简便性，成为工业自动化领域的理想选择。其广泛的分辨率选项、多种输出信号类型和灵活的安装方式，能够满足不同行业对精度、可靠性和环境适应性的严苛要求。无论是在电动机控制、绿色能源、医学设备还是印刷机械等领域，LM10IC001AB04A60都能提供稳定、精确的位置反馈，助力设备实现高效、可靠的运行。
