一、产品介绍

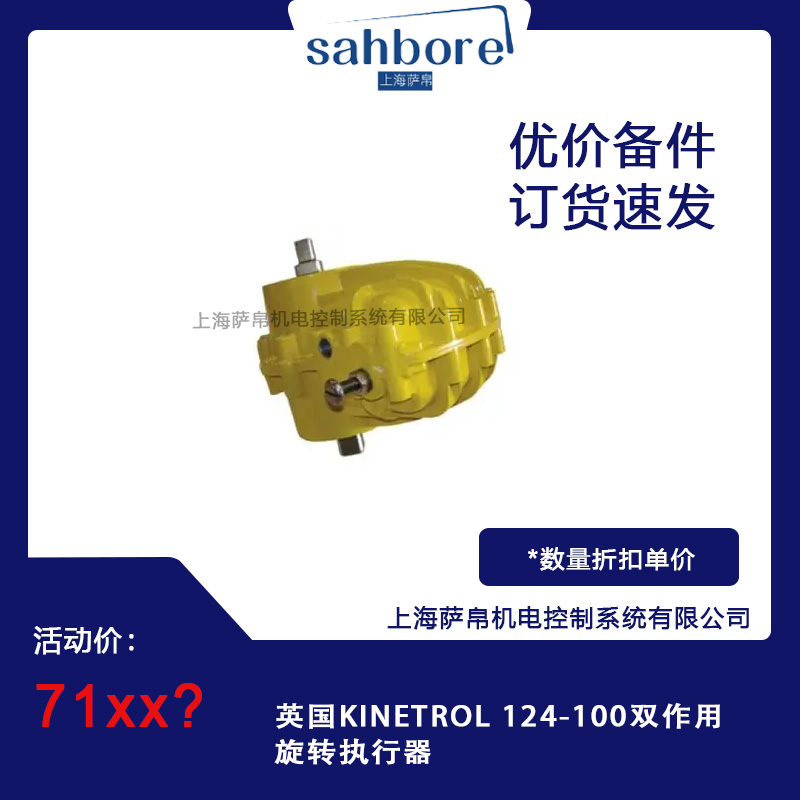

英国KINETROL 124-100双作用旋转执行器是KINETROL公司研发的一款叶片式双作用旋转气动执行器，专为工业阀门自动化控制设计。KINETROL公司成立于1958年，是全球叶片式旋转气缸的发明者，其产品在工业领域中得到了广泛应用，以高可靠性和长寿命著称。124-100型号执行器通过压缩空气驱动叶片旋转，实现阀门或驱动装置的90°回转运动，适用于球阀、蝶阀、风门等设备的开关或调节。

二、功能特点

1. 单移动零件设计：仅叶片为动态部件，无曲柄或齿轮结构，减少磨损点，故障率显著低于传统多部件执行器。
2. 免维护寿命长：通过严格测试验证，可承受400万次以上操作循环，适用于高频启闭场景。
3. 耐腐蚀性强：采用航空级铝合金或316不锈钢材质，表面涂层耐化学腐蚀，适应恶劣工业环境。
4. 低耗气量：优化气路结构，单次动作耗气量较同类产品降低20%-30%，降低长期运行成本。
5. 快速响应：双作用气缸设计，压缩空气直接驱动叶片正反转，响应时间≤0.5秒，满足快速切断需求。
6. 集成定位器：可选配AP系列气动定位器或MP2000C电动气动定位器，支持4-20mA信号反馈，实现精确角度控制（精度±1%）。
7. 附件兼容性：可搭配限位开关盒、电磁阀、齿轮驱动装置等配件，构建完整自动化解决方案。
8. 安装灵活性：提供螺纹、法兰等多种安装方式，适配不同阀门接口标准。

三、选型指南

1. 扭矩需求：根据阀门启闭力矩选择型号。例如，DN100蝶阀需匹配扭矩≥200Nm的执行器，DN50球阀扭矩需求约80Nm，可选124-100基础款。
2. 工作环境：潮湿或腐蚀性环境建议选择防腐涂层型号；防爆需求可选配防爆限位开关盒。
3. 控制信号：若需位置反馈功能，需搭配DP2/DP3系列定位器，支持4-20mA信号控制。
4. 旋转角度：标准型号为90°回转，若需180°旋转，可选配180°转换机构。
5. 驱动方头：提供凸或凹型驱动方头，适配多种阀门和机械接口。

四、技术参数

• 型号：124-100
• 驱动方式：双作用气动
• 旋转角度：90°（可选180°转换机构）
• 输出扭矩：0.5Nm-800Nm（依配置）
• 工作气压：0.3-0.8 MPa（推荐6bar）
• 耗气量：单次动作耗气量约0.5L（6bar条件下）
• 工作温度：-40℃至+85℃（标准款），极端环境可选高温或低温专用型号
• 防护等级：IP65（可选防爆型）
• 接口类型：螺纹/法兰
• 寿命：≥400万次操作

五、产品尺寸

• 外形尺寸：140mm（长）×95mm（宽）×82mm（高）
• 重量：约0.7kg-1.2kg（依材质）
• 安装方式：支持DIN导轨或平面螺丝固定，兼容多数工业设备机架
• 驱动方头：凸型或凹型可选，直径通常为12.7mm（0.5英寸），适配标准阀门轴

六、应用领域

1. 钢铁冶金：高炉煤气管道风门调节，通过定位器实现精确开度控制，稳定炉内压力。
2. 电力能源：电站锅炉风门自动化，双作用执行器快速响应负荷变化，提升燃烧效率。
3. 造纸纺织：生产线定位控制系统，驱动气缸实现纸张张紧或布料裁切定位。
4. 食品加工：无菌阀门自动化控制，316不锈钢材质执行器符合卫生标准，避免污染风险。
5. 石油化工：防爆型号用于危险区域阀门控制，支持RS485通信实现远程监控。
6. 水泥行业：控制原料输送阀门，适应高粉尘环境。
7. 制药行业：调节洁净室风门，符合GMP标准。

七、总结

英国KINETROL 124-100双作用旋转执行器以“单一移动零件”设计为核心，通过高可靠性、节能性和灵活适配性，成为工业自动化领域的关键驱动装置。其系列化型号和丰富配件可满足不同场景需求，尤其在阀门控制、风门调节和工件定位等领域表现卓越。选型时需重点关注扭矩、安装方式和控制信号兼容性，搭配定位器或限位开关可进一步提升系统性能。作为KINETROL公司的经典产品，124-100执行器以其成熟技术和全球应用案例，为用户提供稳定、高效的自动化解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
