一、产品介绍

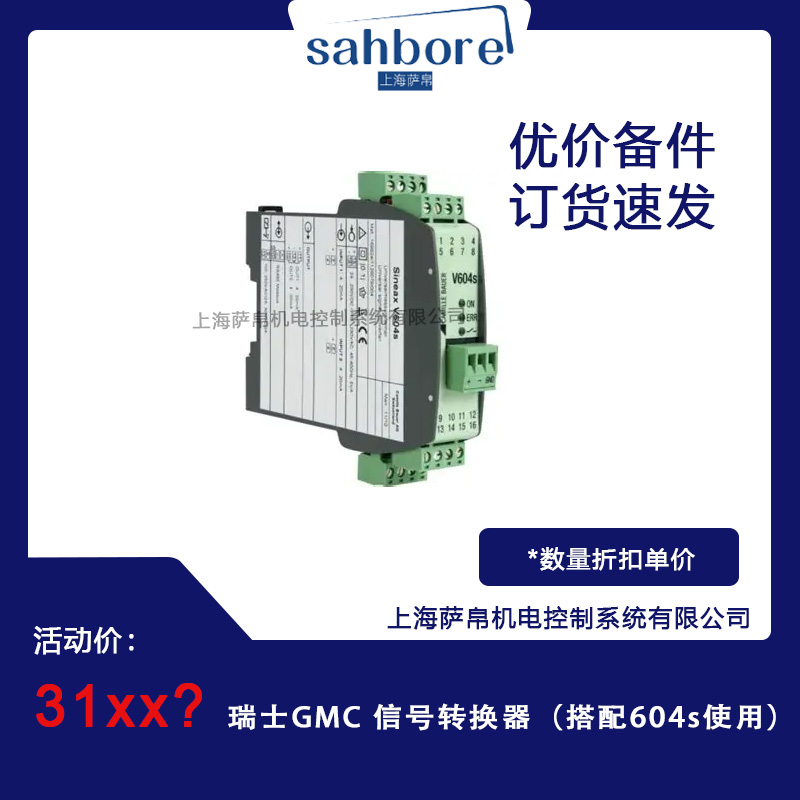

瑞士GMC信号转换器（搭配604s使用）是专为工业测量与控制系统设计的高精度设备，核心功能是将热电偶、电阻温度检测器（RTD）等传感器的模拟信号转换为标准化电流或电压信号（如4-20mA、0-10V），实现信号隔离、放大及远距离传输。该产品由瑞士GMC Instruments公司生产，属于模块化附件，需与604s系列高精度过程校准器配合使用，扩展其信号处理能力，适用于能源发电、船舶推进、化工生产等领域的复杂工况。

二、功能特点

1. 高精度信号转换：
   采用14位分辨率ADC，精度等级达0.1%，确保数据可靠性；支持冷端误差补偿技术（如VS46型号），修正环境温度对热电偶信号的影响，提升测量准确性。

2. 强隔离与抗干扰能力：
   输入/输出/电源三端隔离耐压强度达4kV，适应复杂电磁环境，防止电压尖峰和噪声干扰；电气隔离技术消除地线环路干扰，确保信号纯净性。

3. 多类型传感器支持：
   输入支持多种热电偶类型（J/K/E/N/S/R/B/T）及RTD信号，输出可配置为电流（0-20mA、4-20mA）或电压（0-5V、1-5V、0-10V）信号，满足不同设备需求。

4. 灵活配置与扩展性：
   集成报警功能，当测量值超出设定阈值时触发开关信号，用于设备保护或状态指示；支持RS485接口，实现与PLC、SCADA系统的数据交互，提升自动化水平。

5. 模块化设计：
   作为604s校准器的扩展组件，通过专用接口与主机连接，前端配备标准香蕉插孔或接线端子，简化布线流程。

三、选型指南

1. 输入信号匹配：
   需检测温度时，选择支持热电偶（如K型）或RTD输入的型号（如VS46）；需处理电流/电压信号时，选择通用型信号隔离器（如V604s）。

2. 输出需求选择：
   远距离传输或需驱动负载时，优先选择4-20mA电流输出（抗干扰能力强）；短距离或与低阻抗设备连接时，可选0-10V电压输出。

3. 通道与隔离需求：
   单通道测量可选紧凑型设计（如VS46尺寸仅6.2×93.1×102.5mm）；多参数监测需选择多通道隔离型号，避免信号串扰。

4. 环境适应性：
   高温、潮湿或腐蚀性环境需选择防护等级IP65或以上的型号；空间受限环境可选择紧凑型设计。

5. 电源兼容性：
   电源范围19.2-30V DC，需与现场供电系统兼容；若需交流供电，可选择支持85-230V AC/DC的型号。

四、技术参数

• 输入类型：热电偶（J/K/E/N/S/R/B/T）、RTD、电压（0-333mV）。

• 输出类型：电流（0-20mA、4-20mA）、电压（0-5V、1-5V、0-10V）。

• 精度：0.1%读数 ±冷端误差（VS46冷端误差≤1.5℃）。

• 隔离强度：输入/输出/电源间4kV隔离。

• 工作温度：-20℃至+65℃。

• 电源：19.2-30V DC（部分型号支持85-230V AC/DC）。

• 尺寸：以VS46为例，宽度6.2mm，高度93.1mm，深度102.5mm。

• 重量：50g。

• 防护等级：IP20（部分型号可达IP65）。

五、产品尺寸

产品尺寸为宽度6.2mm、高度93.1mm、深度102.5mm，紧凑型设计便于在空间受限的环境中安装，同时保证高频次使用下的稳定性。

六、应用领域

1. 过程工业与自动化：
   用于校准流量计、涡轮转速传感器、磁电式传感器等输出频率信号的设备。

2. 化工、石油与天然气：
   对安装在防爆区域的Namur接近开关及其关联的安全栅和隔离器进行功能测试和安全校准，确保整个安全回路正常工作。

3. 制药与食品行业：
   校准支持频率输出的卫生型流量仪表。

4. 制造业：
   维护和校准生产线上的转速监控系统和物位检测系统。

5. 设备维护与校验部门：
   作为GMC 604s校准器的必备附件，使工程师能够仅凭一台设备就完成绝大多数工业信号的校准任务，成为一个功能全面的现场校准工具箱。

七、总结

瑞士GMC信号转换器（搭配604s使用）凭借其高精度、强隔离、灵活配置的特点，成为工业测量与控制系统的核心组件。其支持多类型传感器输入、标准化信号输出及远程通信的能力，可广泛适用于过程控制、能源管理、机械监测等领域。选型时需根据输入信号、输出需求及环境条件综合评估，配套SSR报警、Modbus通信等选项可进一步提升系统功能。对于追求可靠性、稳定性的工业用户，该产品是构建智能化测量网络的理想选择。
