一、产品介绍

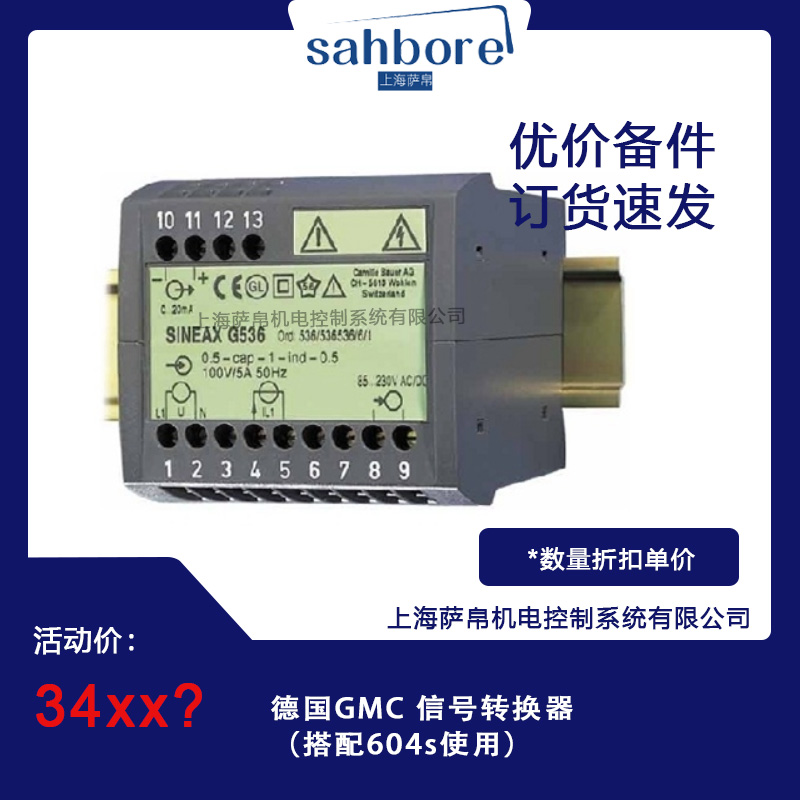

德国GMC信号转换器（如SINEAX VS46、V604s等型号）是专为工业测量与控制系统设计的高精度设备，核心功能是将热电偶、电阻温度检测器（RTD）等传感器的模拟信号转换为标准化电流或电压信号（如4-20mA、0-10V），实现信号隔离、放大及远距离传输。搭配604s系列传感器使用时，可构建完整的测量链路，适用于温度、压力、流量等参数的监测与控制场景。该产品通过电气隔离技术消除地线环路干扰，确保测量信号的纯净性和稳定性，同时支持多类型传感器输入与标准化信号输出，满足工业自动化系统的集成需求。

二、功能特点

1. 高精度测量
   采用14位分辨率ADC，精度等级达0.1%，确保数据可靠性。冷端误差补偿技术（如VS46型号）可修正环境温度对热电偶信号的影响，提升测量准确性。

2. 强隔离性能
   支持3路电流隔离，输入/输出/电源三端隔离耐压强度达4kV，适应复杂电磁环境，防止电压尖峰和噪声干扰。

3. 灵活信号转换
   输入支持多种热电偶类型（J/K/E/N/S/R/B/T）及RTD信号，输出可配置为电流（0-20mA、4-20mA）或电压（0-5V、1-5V、0-10V）信号，满足不同设备需求。

4. 便捷安装与维护
   弹簧笼夹连接与DIN导轨安装设计简化布线，顶帽式导轨安装（35mm标准轨道）适用于配电柜集成，降低系统复杂度。

5. 智能化功能
   集成报警功能，当测量值超出设定阈值时触发开关信号，用于设备保护或状态指示；支持RS485接口，实现与PLC、SCADA系统的数据交互，提升自动化水平。

三、选型指南

1. 根据输入信号类型选择
   需检测温度时，选择支持热电偶（如K型）或RTD输入的型号（如VS46）；需处理电流/电压信号时，选择通用型信号隔离器（如V604s）。

2. 根据输出需求选择
   远距离传输或需驱动负载时，优先选择4-20mA电流输出（抗干扰能力强）；短距离或与低阻抗设备连接时，可选0-10V电压输出。

3. 根据通道数量选择
   单通道测量可选紧凑型设计（如VS46尺寸仅6.2×93.1×102.5mm）；多参数监测需选择多通道隔离型号，避免信号串扰。

4. 根据环境条件选择
   高温、潮湿或腐蚀性环境需选择防护等级IP65或以上的型号；空间受限环境可选择紧凑型设计。

5. 根据电源兼容性选择
   电源范围19.2-30V DC，需与现场供电系统兼容；若需交流供电，可选择支持85-230V AC/DC的型号。

四、技术参数

• 输入类型：热电偶（J/K/E/N/S/R/B/T）、RTD、电压（0-333mV）

• 输出类型：电流（0-20mA、4-20mA）、电压（0-5V、1-5V、0-10V）

• 精度：0.1%读数 ±冷端误差（VS46冷端误差≤1.5℃）

• 隔离强度：输入/输出/电源间4kV隔离

• 工作温度：-20℃至+65℃

• 电源：19.2-30V DC

• 尺寸：以VS46为例，宽度6.2mm，高度93.1mm，深度102.5mm

• 重量：50g

• 防护等级：IP20

五、产品尺寸

以VS46型号为例：

• 宽度：6.2mm

• 高度：93.1mm

• 深度：102.5mm

• 重量：50g

紧凑型设计便于在空间受限的环境中安装，同时保证高频次使用下的稳定性。

六、应用领域

1. 工业过程控制
   在化工、制药领域监测反应釜温度，通过4-20mA信号传输至DCS系统实现闭环控制。

2. 能源管理
   搭配604s功率变送器，测量电网电压/电流并转换为标准信号，用于电能质量分析。

3. 机械监测
   监测设备轴承温度，超限时触发SSR报警，防止机械故障。

4. 气象监测
   在气象站中转换热电偶信号，远程传输至数据中心进行气候分析。

5. 自动化生产线
   与印刷机或其他控制系统集成，实现全流程自动化控制。

七、总结

德国GMC信号转换器凭借其高精度、强隔离、灵活配置的特点，成为工业测量与控制系统的核心组件。其支持多类型传感器输入、标准化信号输出及远程通信的能力，可广泛适用于过程控制、能源管理、机械监测等领域。选型时需根据输入信号、输出需求及环境条件综合评估，配套SSR报警、Modbus通信等选项可进一步提升系统功能。对于追求可靠性、稳定性的工业用户，该产品是构建智能化测量网络的理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
