一、产品介绍

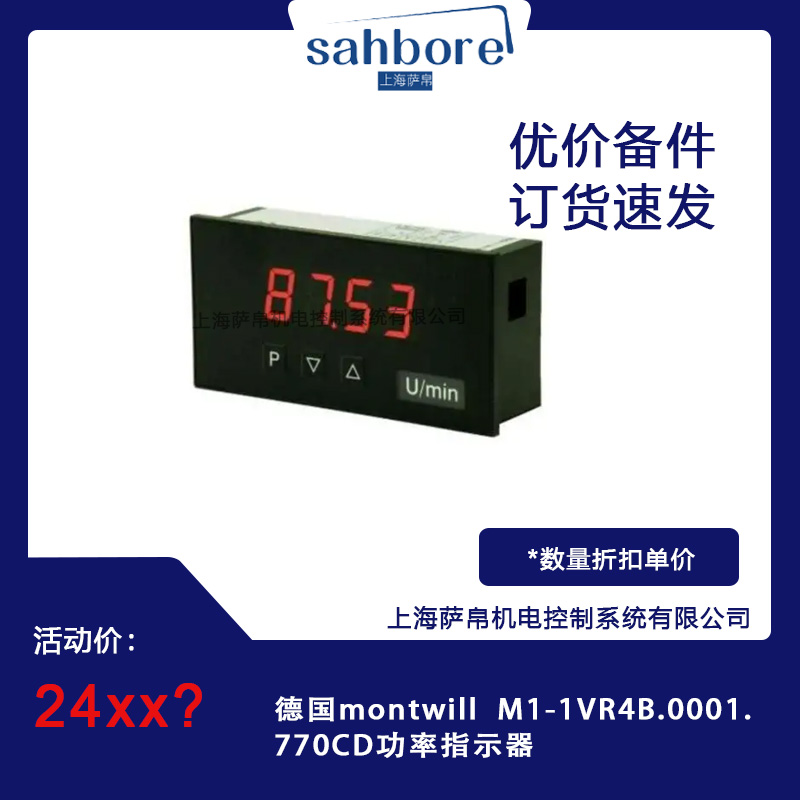

德国Montwill公司推出的M1-1VR4B.0001.770CD功率指示器，是一款专为工业测量与监控设计的4位数字功率指示器。该产品基于高精度LED显示技术，支持直流电压/电流信号的测量与显示，并具备极限值监测功能。其紧凑型设计（48×24mm面板尺寸）和IP65防护等级，使其适用于机械工程、自动化控制、能源管理等场景，能够实时反馈功率参数并触发报警，保障系统稳定运行。

二、功能特点

1. 高精度显示：
   采用4位数字LED显示，显示范围为-1999至9999，支持微米级精度，满足精密工业需求。

2. 多信号输入支持：
   支持0/4-20mA电流或0-10V直流电压输入，测量范围覆盖-22至+24mA或-12至+12Vdc，适配多种传感器信号。

3. 极限值监测与报警：
   超出阈值时显示闪烁，支持10个可调支撑点，实时触发报警，保障系统安全。

4. 灵活配置：
   通过前面板3个薄膜键盘或可选PC软件（PM-TOOL）进行参数设置，支持操作模式下直接调整极限值。

5. 环境适应性：
   工作温度标准为0至+60°C，扩展范围可达-40至+70°C（需定制），适应极端环境。

6. 防护设计：
   前端IP65防护等级，背面IP00，防尘防水设计，可选密封材料（EPDM）增强防护性能。

7. 安全保护：
   密码联锁保护功能，防止误操作，确保参数设置安全。

三、选型指南

1. 根据信号类型选择：
   确认传感器输出信号为0/4-20mA或0-10Vdc，选择对应标准配置型号。若需50Vdc测量范围，需选择可选配置。

2. 根据环境条件选择：
   标准型号适用0-60°C环境，低温或高温场景需选择扩展温度范围型号（如M1O）。IP65前端适合潮湿或粉尘环境，室内干燥环境可降低防护要求。

3. 根据显示需求选择：
   红色显示适用于普通环境，绿色/蓝色适用于高光照或低对比度场景。若需定制颜色，可选择可选显示选项。

4. 根据报警需求选择：
   需阈值报警时，选择支持闪烁显示的型号，确保及时触发警报。

5. 根据扩展功能选择：
   若需批量设置参数或数据记录，可选配PM-TOOL配置套件（含CD和USB适配器）。

四、技术参数

• 显示类型：4位数字LED，高度10mm

• 显示范围：-1999至9999

• 输入信号：0/4-20mA，0-10Vdc；可选50Vdc

• 测量范围：电流-22至+24mA；电压-12至+12Vdc

• 精度：分辨率约18位（测量时间1秒）

• 电源：24VDC±10%，电隔离（1VA）

• 工作温度：标准0至+60°C；扩展-40至+70°C（需定制）

• 防护等级：前端IP65，背面IP00

• 尺寸：（含端子）48×24×54mm（W×H×D）

• 面板开孔：45.0+0.8×22.2+0.6mm，适配3mm以内绝缘厚度固定螺钉

• 安装深度：最小27mm（不含端子）

• 重量：约克（具体值未提供）

• 配置方式：前面板薄膜键盘或PC软件（PM-TOOL）

• 报警功能：超出阈值时显示闪烁，支持10个可调支撑点

• 安全设计：密码联锁保护

五、产品尺寸

• 外壳尺寸：48mm（宽）×24mm（高）×54mm（深，含插入式端子）

• 面板开孔尺寸：45.0+0.8×22.2+0.6mm

• 安装深度：最小27mm（不含端子）

六、应用领域

1. 工业自动化：
   监测电机、变频器等设备的功率输出，实时反馈运行状态，防止过载。例如，在数控机床中监测主轴功率。

2. 能源管理：
   跟踪光伏、风电等可再生能源系统的发电效率。例如，在太阳能逆变器中显示直流输入功率。

3. 机械工程：
   监控液压系统、压缩机的功率消耗，优化能效。例如，在注塑机中监测液压泵功率，调整生产参数。

4. 实验室设备：
   支持数据记录与分析，适用于材料测试机等设备的功率测量。

七、总结

Montwill M1-1VR4B.0001.770CD功率指示器以高精度、灵活配置和可靠防护为核心优势，适用于多场景工业测量需求。其紧凑设计、IP65防护等级和智能报警功能，使其成为自动化控制、能源管理和机械工程领域的理想选择。用户可根据信号类型、环境条件和显示需求选型，并通过可选软件和配件扩展功能，实现高效、安全的功率监控。
