一、产品介绍

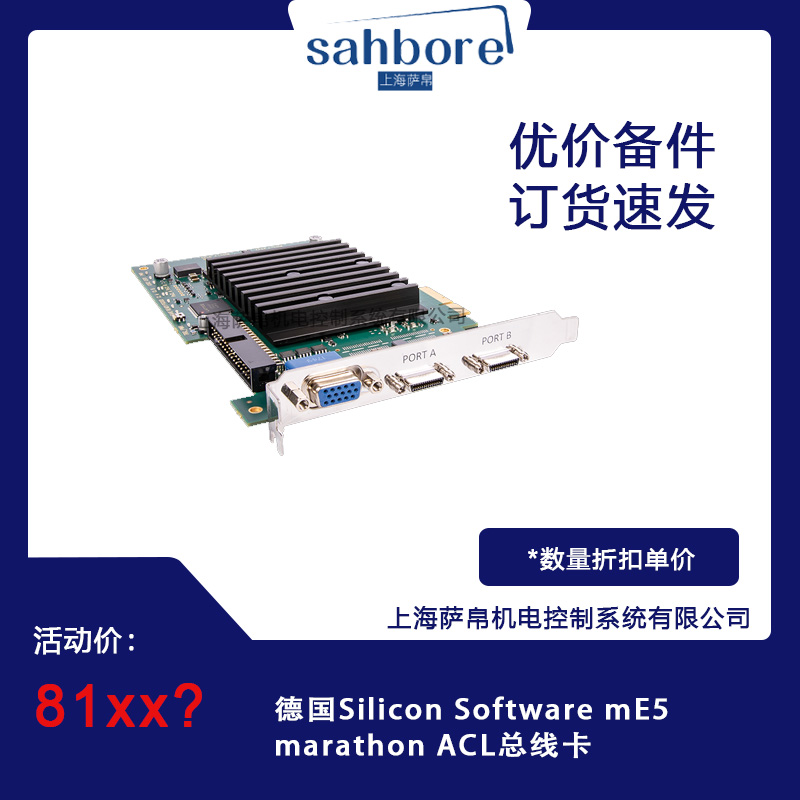

德国Silicon Software的mE5 marathon ACL总线卡是一款高性能PCIe图像采集卡，专为机器视觉和工业自动化设计。该产品支持CameraLink接口标准，可同时连接两台独立相机（Base配置）或一台Medium/Full配置相机，满足高速、高分辨率的图像采集需求。其核心优势在于通过DMA1800技术实现高达1800 MB/s的PCIe总线传输带宽，确保实时图像处理能力，广泛应用于工业检测、医学影像、科学研究等领域。

二、功能特点

1. 高速数据传输
   采用DMA1800技术，PCIe总线传输带宽可达1800 MB/s，支持Full 80bit（deca）配置相机的完整图像传输，确保无延迟数据采集。

2. 多相机兼容性
   支持CameraLink 2.0标准，兼容Base、Dual Base、Medium、Full配置相机，最高可处理64k×64k（面阵）和64k（线阵）分辨率，满足高精度检测需求。

3. 实时图像预处理
   内置Xilinx Virtex 6 FPGA，所有图像采集和预处理（如滤波、Bayer解码）均在FPGA中实时完成，减轻主机CPU负载。

4. 大容量板载内存
   A系列配备512MB DDR3-RAM，V系列配备2GB DDR3-RAM，确保大数据量缓冲，避免数据丢失。

5. 抗干扰设计
   前端I/O接口采用光耦隔离信号，支持长电缆传输（最长10米），增强系统稳定性。

6. 灵活扩展功能
   可选配光耦隔离触发板（TRG-OPTO5）或TTL触发板（TRG-TTL4），扩展外设控制功能；支持PoCL（Power over CameraLink）SafePower技术，简化相机供电。

三、选型指南

1. 根据分辨率需求选择系列
   A系列适合中等分辨率应用（如一般工业检测），板载512MB内存；V系列适合高分辨率或高速应用（如医学影像），板载2GB内存。

2. 根据相机配置选择型号
   Base配置支持两台独立Base相机（如mE5-MA-ACL）；Medium/Full配置支持一台Medium或Full相机（需确认相机带宽需求）。

3. 根据环境适应性选择防护等级
   默认IP66防护，可选IP68用于水下或极端环境。

4. 根据触发需求选择扩展板
   强电磁干扰环境推荐光耦隔离触发板（TRG-OPTO5）；标准工业设备推荐TTL触发板（TRG-TTL4）。

四、技术参数

• 总线接口：PCIe ×4（Gen 2）

• 相机接口：CL-base、dual base、medium、full、deca（80bit）规范

• 最大分辨率：64k×64k（面阵），64k（线阵）

• 板载内存：512MB DDR3-RAM（A系列），2GB DDR3-RAM（V系列）

• DMA传输速率：最高1800 MB/s

• 触发接口：光耦隔离/TTL电平（可选扩展板）

• 电源需求：12 V，1 A（典型值）

• 工作温度：0-50°C（标准），FPGA芯片支持0-85°C（扩展）

• 防护等级：IP66（默认），IP68（可选）

• 尺寸：167.64 mm（长）×111.15 mm（高）×标准PCIe半高厚度

• 重量：200 g

• 安装方式：PCIe插槽直接安装，无需螺丝固定

五、产品尺寸

• 长度：167.64 mm

• 高度：111.15 mm

• 厚度：标准PCIe半高卡尺寸

• 安装方式：PCIe插槽直接安装，无需螺丝固定

六、应用领域

1. 工业检测：液压缸位置反馈、注塑机模具开合监测、机器人视觉引导。

2. 医学影像：内窥镜图像采集、X光/CT设备高速数据传输。

3. 科学研究：材料分析、粒子成像、天文观测。

4. 智能交通：车牌识别、交通流量分析、高速列车轨道检测。

七、总结

德国Silicon Software mE5 marathon ACL总线卡以高速、高精度和实时预处理为核心优势，适用于对图像质量要求严苛的工业场景。其支持CameraLink全配置相机、DMA1800高速传输和FPGA定制开发，可灵活应对不同应用需求。通过扩展触发板和软件工具包（如SDK、VisualApplets），用户能快速集成至现有系统，提升整体效率与可靠性。对于追求高性能与稳定性的机器视觉项目，mE5 marathon ACL是理想选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
