一、产品介绍

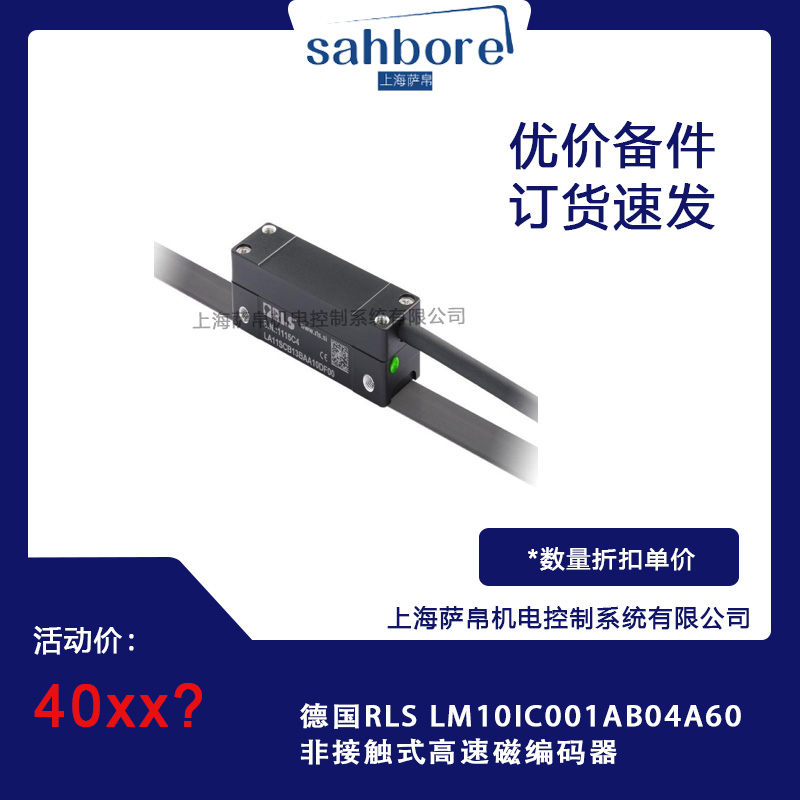

RLS LM10IC001AB04A60是一款由斯洛文尼亚RLS公司推出的非接触式高速磁性编码器，专为恶劣工业环境设计。该编码器采用先进的磁感应技术，能够实现高精度、高可靠性的运动控制，广泛应用于电动机、绿色能源、医学设备、印刷机械等领域。

二、功能特点

1. 高分辨率与高精度：
   LM10IC001AB04A60提供从0.244μm到250μm的客户可选分辨率，重复精度在25°C时可达<1μm，满足高精度运动控制需求。

2. 非接触式设计：
   编码器采用非接触式磁感应技术，消除了机械磨损，显著降低了磁滞现象，寿命远超传统接触式编码器。

3. 恶劣环境适应性：
   工作温度范围为-10°C至+80°C（非动态条件下电缆温度可达-20°C至+86°C），防护等级达到IP68，具备优异的抗冲击、抗振动和抗化学腐蚀能力。

4. 安装简便与灵活：
   读数头与磁性标尺/磁环间距可达1.0mm，安装公差宽松，支持轴向、线性、径向、旋转等多种安装方式。集成设置LED指示灯，简化调试流程。

5. 多种输出信号选项：
   提供模拟正弦/余弦或增量数字信号输出，兼容行业标准接口，方便与各种控制系统集成。

三、选型指南

1. 分辨率选择：
   根据应用需求选择合适的分辨率。例如，纳米级晶圆加工需选择0.244μm的高分辨率，而一般工业控制可选择10μm或20μm的分辨率。

2. 输出信号类型：
   根据控制系统要求选择模拟或数字输出。模拟输出适用于需要连续位置反馈的场景，数字输出则适用于需要高速脉冲信号的场景。

3. 安装方式：
   根据设备结构选择合适的安装方式，如轴向、线性、径向或旋转安装。确保读数头与磁性标尺/磁环的间距在允许范围内。

4. 环境适应性：
   根据工作环境选择防护等级和温度范围。在潮湿、腐蚀性或高温环境中，需选择IP68防护等级和高温型号。

四、技术参数

• 编码器类型：增量式

• 读数类型：轴向、线性、径向、旋转

• 分辨率：0.244μm至250μm（可选）

• 精度等级：±10μm（20m以下长度）、±20μm、±40μm

• 重复性：25°C时<1μm

• 滞后：<3μm（行驶高度为0.3mm时）

• 工作温度：-10°C至+80°C（非动态条件下电缆温度：-20°C至+86°C）

• 储存温度：-40°C至-85°C

• 防护等级：IP68

• 冲击抗性：300 m/s²（IEC 60068-2-27）

• 振动抗性：300 m/s²（55 Hz至2000 Hz）

• 输出信号：模拟正弦/余弦或增量数字信号

• 电磁兼容性：符合IEC 61000-6-4（发射）和IEC 61000-6-2（抗扰度）标准

五、产品尺寸

• 读数头重量：57克（1米电缆，无连接器）

• 磁性标尺重量：60克/米

• 覆盖箔重量：3.5克/米

• 电缆重量：34克/米

• 读数头尺寸：紧凑设计，具体尺寸参考产品手册

• 安装孔分布：支持标准安装孔分布，方便与设备集成

六、应用领域

1. 电动机控制：
   提供精确的位置反馈，实现电机的高精度控制。

2. 绿色能源：
   应用于风力发电、太阳能跟踪等领域，提高能源转换效率。

3. 医学设备：
   用于医疗影像设备、手术机器人等，确保操作精度和安全性。

4. 印刷机械：
   实现印刷滚筒的高精度同步控制，提升印刷质量。

5. 工业自动化：
   广泛应用于机器人、传送带、包装机械等设备，提高生产效率和可靠性。

七、总结

RLS LM10IC001AB04A60非接触式高速磁编码器以其高精度、高可靠性、恶劣环境适应性和安装简便性，成为工业自动化领域的理想选择。其广泛的分辨率选项、多种输出信号类型和灵活的安装方式，能够满足不同应用场景的需求。无论是在电动机控制、绿色能源、医学设备还是印刷机械等领域，LM10IC001AB04A60都能提供稳定、精确的位置反馈，助力设备实现高效、可靠的运行。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
