一、产品介绍

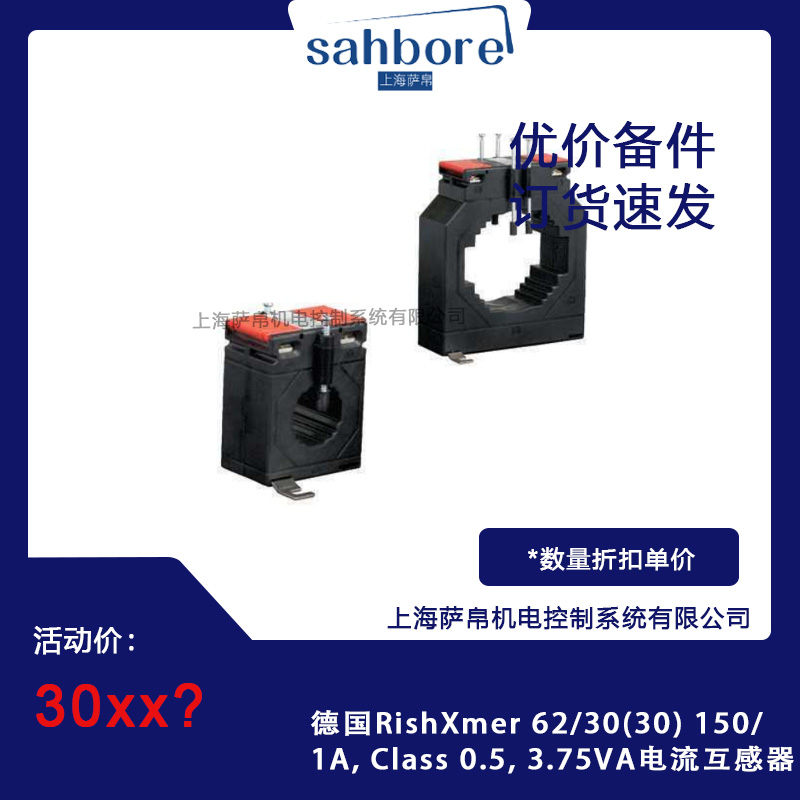

德国RishXmer 62/30(30) 150/1A电流互感器是一款高精度、低误差的测量用电流互感器，符合Class 0.5级标准，额定二次容量为3.75VA。该产品专为电力系统中的电流测量、电能计量及继电保护设计，适用于交流50Hz/60Hz电路，能够将一次侧大电流按比例转换为二次侧标准电流（1A），便于仪表和保护装置接入。其型号中的“62/30(30)”可表示窗口尺寸或变比范围，“150/1A”明确了一次侧额定电流150A与二次侧额定电流1A的转换关系。

二、功能特点

1. 高精度测量：Class 0.5级精度确保在额定电流的5%-120%范围内，比差不超过±0.5%，角差不超过±30'，满足电能计量和精密测量需求。

2. 低负载能力：3.75VA的额定二次容量支持连接低阻抗仪表，减少因负载过大导致的误差。

3. 安全设计：二次侧需可靠接地，防止高压击穿，保障设备和人员安全。

4. 宽范围适用：可在-40℃至+70℃环境下工作，适应户外、高温或高寒场景。

5. 抗干扰能力强：采用优质铁芯和屏蔽设计，有效抑制外部电磁干扰。

三、选型指南

1. 变比匹配：根据一次回路最大负荷电流选择变比，确保工作电流在额定值的60%左右。例如，一次最大电流150A时，选用150/1A变比。

2. 精度需求：计量用场景优先选0.2S/0.5S级，测量用选0.5级，保护用选5P/10P级。本产品Class 0.5级适用于测量和一般计量。

3. 二次负荷计算：根据连接仪表的阻抗和线缆长度，计算二次负荷是否在3.75VA范围内。公式为：

$$S=I^2\times (R_{\text{线}}+R_{\text{仪}})$$

其中，$R_{\text{线}}$为线缆电阻，$R_{\text{仪}}$为仪表阻抗。
4. 环境适应性：户外安装需选IP54及以上防护等级；高寒地区选-40℃低温型；湿热环境选防潮型号。
5. 安装方式：根据空间选择穿心式（免一次绕组）或母线式（需穿母线），本产品可能为穿心式设计。

四、技术参数

• 额定变比：150/1A

• 精度等级：Class 0.5

• 额定二次容量：3.75VA

• 频率范围：50Hz/60Hz

• 工作温度：-40℃至+70℃

• 绝缘等级：符合GB1208/IEC 61869标准

• 局部放电量：≤20pC

• 短时热电流：通常为额定电流的30倍（如150A×30=4.5kA，持续1秒）

• 动稳定电流：通常为短时热电流的2.5倍（如11.25kA）

• 防护等级：IP20（户内型）或IP54（户外型，需确认）

五、产品尺寸

• 窗口尺寸：型号中的“62/30(30)”可表示窗口直径为62mm，穿心孔直径为30mm（需以实际产品为准）。

• 外形尺寸：典型穿心式电流互感器高度约100-150mm，直径约80-120mm，具体需参考产品手册。

• 安装方式：支持DIN导轨安装或平面固定，穿心式设计无需额外空间。

六、应用领域

1. 电力系统：用于变电站、发电厂的电流测量和电能计量。

2. 工业自动化：监测电动机、变压器等设备的电流，实现过载保护。

3. 能源管理：连接电力分析仪，优化用电效率，减少能源浪费。

4. 建筑配电：商业综合体、工厂的峰值电流监测和电费计量。

5. 新能源领域：光伏电站、风力发电的集电线路电流测量。

七、总结

德国RishXmer 62/30(30) 150/1A电流互感器以高精度、低误差和强环境适应性为核心优势，适用于电力系统、工业自动化及能源管理等领域。其Class 0.5级精度和3.75VA二次容量满足大多数测量需求，而穿心式设计和宽温度范围则提升了安装便捷性和可靠性。选型时需重点关注变比匹配、二次负荷计算及环境适应性，以确保长期稳定运行。对于需要远程监控或智能化管理的场景，可搭配Janitza等品牌的电力分析仪，实现数据采集和过载预警功能。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
