一、产品介绍

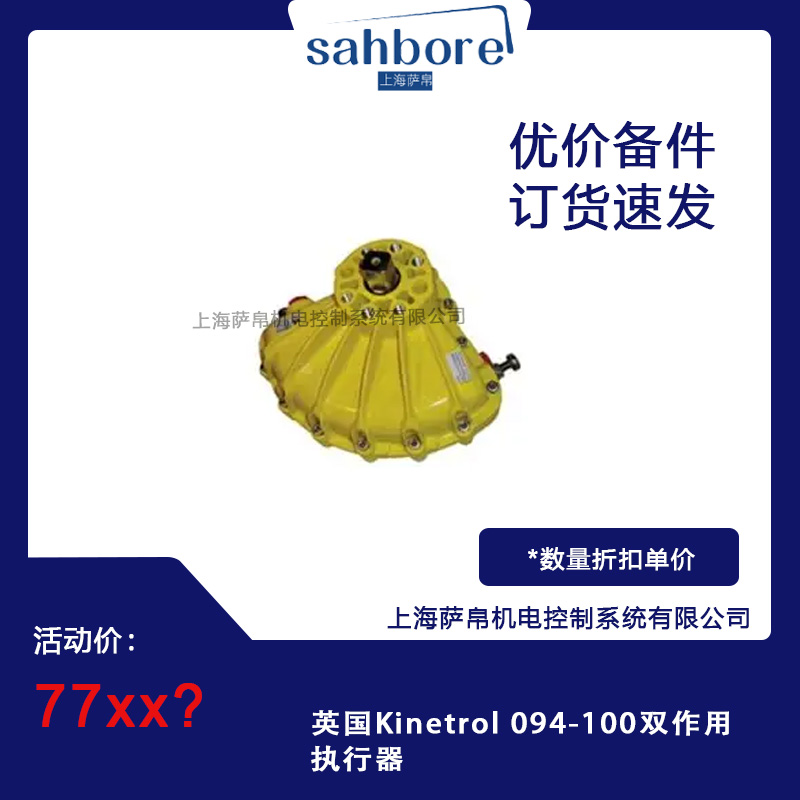

英国Kinetrol 094-100双作用执行器是一款基于叶片式旋转气缸技术的气动驱动装置，专为需要90°至100°回转运动的工业场景设计。作为Kinetrol公司经典产品系列的一员，其继承了品牌“单一移动零件”的核心设计理念，通过双作用气动控制实现高精度、长寿命的旋转动作。该执行器广泛应用于阀门控制、风门调节、工件定位等领域，尤其适用于需要频繁启闭或双向力均衡的场景。

二、功能特点

1. 单一移动部件设计：内部仅有一个叶片作为移动部件，无杠杆臂、齿条等复杂结构，大幅减少机械磨损点，故障率较传统多部件执行器降低60%以上，确保400万次以上免维护操作。

2. 高精度控制：采用叶片式结构消除传统齿轮传动的背隙问题，扭矩下降比活塞驱动少50%，定位精度达±1°，支持精确的90°旋转（需安装时校准）。

3. 紧凑高效：在相对紧凑的外形尺寸下（高度约80-100mm，直径约120-150mm），提供50-100Nm的最大扭矩（7bar工作压力），空间利用率优异。

4. 环境适应性：表面采用环氧树脂涂层，适应潮湿、粉尘等恶劣环境；标配工作温度范围-40℃至+80℃，选配Viton密封件可扩展至+100℃，防护等级IP65，可选配ATEX认证型号用于危险区域。

5. 节能设计：优化气路设计，排气量约113cm³，耗气量较同类产品降低20%-30%；响应时间≤0.5秒，支持快速切换或双向力均衡需求。

6. 模块化扩展：支持直接安装AP定位器（机械式3-15psi控制信号）或DP2系列电动气动定位器（支持4-20mA信号输入），实现精确角度控制；可选配防爆限位开关盒、位置反馈电位计、180°转换机构等配件。

三、选型指南

1. 扭矩匹配：根据驱动负载（如阀门启闭扭矩）确定扭矩值，094-100型号最大扭矩为50-100Nm（7bar），若需更高扭矩（如150Nm以上），可参考Kinetrol 124-100或144-100系列。

2. 角度校准：标准旋转角度为80°至100°，若需精确90°旋转，需在安装时通过可调式终端挡块进行微调。

3. 压力适配：核查执行器额定工作压力范围（0.1-0.7MPa，最大抗冲击10bar）是否与工厂气源压力匹配；气源接口通常为G1/4” BSPP，需与气路管道兼容。

4. 环境考量：根据工作温度、湿度、腐蚀性环境等选择标准型或选配高温/低温密封件、防爆型号。

5. 控制集成：明确是否需要配套电磁阀、限位开关或定位器等附件，以实现自动化控制需求。

四、技术参数

• 型号：094-100

• 驱动方式：双作用气动

• 旋转角度：80°至100°（标准）

• 最大扭矩：50-100Nm（7bar工作压力）

• 工作气压：0.1-0.7MPa（最大抗冲击10bar）

• 适用温度：-40℃至+80℃（标配），+100℃（选配Viton密封件）

• 安装方式：支持DIN导轨或平面螺丝固定，兼容多数工业设备机架

• 防护等级：IP65（可选防爆型）

• 接口类型：螺纹/法兰

• 排气量：约113cm³

• 重量：约1.5-2.5kg

五、产品尺寸

• 外形尺寸：高度约80-100mm，直径约120-150mm。

• 驱动方头：凸型或凹型可选，直径通常为12.7mm（0.5英寸），适配标准阀门轴。

六、应用领域

1. 阀门控制：操作球阀、蝶阀、旋塞阀等，实现流体介质的精确通断或流量调节（如高炉煤气管道风门调节、电站锅炉风门自动化）。

2. 风门调节：用于HVAC系统或工业炉窑的风门控制，调节空气或燃气流量（如水泥行业原料输送阀门控制）。

3. 工件定位：在自动化生产线中驱动工件旋转或定位，提升装配精度（如制药行业洁净室风门调节）。

4. 特殊环境：防爆型号用于危险区域阀门控制（如石油化工领域）；高温/低温型号适配极端环境（如冶金、冷链行业）。

七、总结

英国Kinetrol 094-100双作用执行器以“单一移动零件”设计为核心，通过高可靠性、节能性和灵活适配性，成为工业自动化领域的关键驱动装置。其400万次免维护寿命、50-100Nm扭矩输出及IP65防护等级，可满足阀门控制、风门调节等场景的严苛需求。选型时需重点关注扭矩匹配、角度校准及环境适应性，搭配定位器或限位开关可进一步提升系统性能。作为Kinetrol公司的经典产品，094-100执行器以其成熟技术和全球应用案例，为用户提供稳定、高效的自动化解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
