一、产品介绍

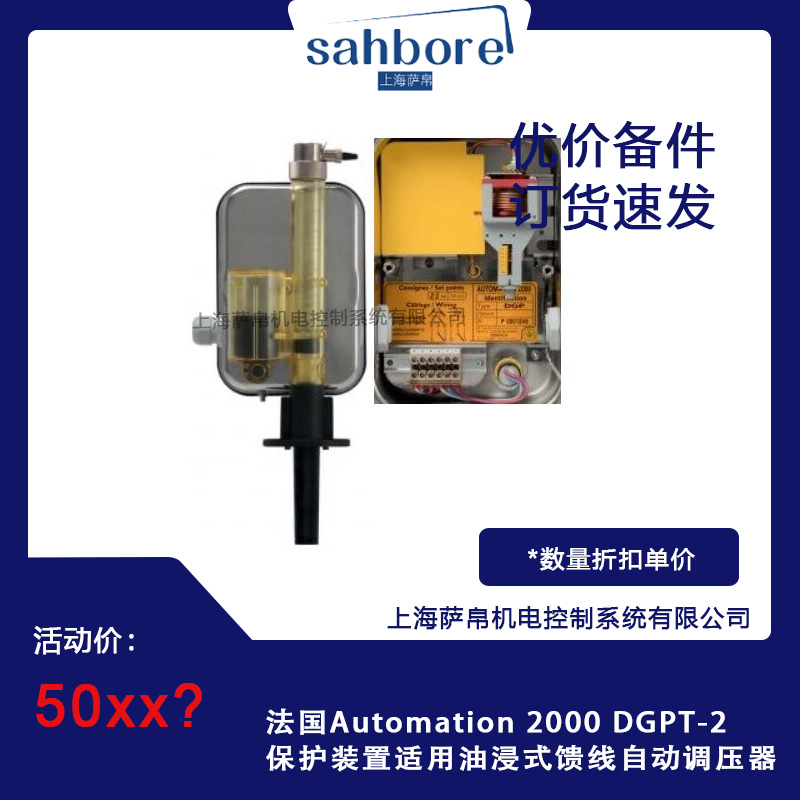

法国Automation 2000 DGPT-2保护装置是一款专为油浸式馈线自动调压器设计的非电量综合保护设备。该装置集成气体排放监测、内部压力监测、介电温度监测及油位指示功能于一体，通过实时监测变压器内部关键参数，确保设备在各类运行条件下安全稳定运行。其设计符合NF EN 50216-1、NF EN 50216-3、NF EN 60529等国际标准，适用于电力、工业、海洋平台等对变压器可靠性要求较高的场景。

二、功能特点

1. 多参数监测

• 气体监测：实时检测变压器油箱内气体产生情况，通过簧片触点技术精确测量气体体积（精度±5cm³），可识别电弧或过热故障。

• 压力监测：内置可调压力开关，标准量程0-500mbar（0-0.5bar），支持定制扩展至0-700mbar（0-0.7bar），响应时间≤5毫秒，防止压力异常导致设备损坏。

• 温度监测：配备双路独立恒温器，监测范围40°C-140°C，精度±1.5°C（90°C时），支持自定义报警和跳闸阈值。

• 油位监测：通过磁性浮子开关检测油位下降，阈值可设为140cm³，避免油位过低引发绝缘失效。

2. 智能保护机制

• 多级报警与跳闸：支持压力、温度、油位等多参数分级保护，例如压力达到550mbar时触发报警，650mbar时执行跳闸。

• 快速响应：金属波纹管传感器配合可调反力弹簧，压力保护响应时间≤5毫秒，气体监测响应时间≤10毫秒。

• 冗余设计：可选配2P（双同步触点）或2PD（双偏移触点），两个触点可独立设定动作阈值，提升系统可靠性。

3. 远程通讯与集成

• 支持Modbus RTU、Profibus等通讯协议，便于与上位控制系统集成，实现远程监控、故障诊断及数据分析。

• 内置数据记录模块，可存储历史监测数据，支持后续性能评估与故障排查。

4. 环境适应性

• 防护等级：IP56（防尘防水）和IK07（抗冲击），通过C5M盐雾测试，适用于高湿度、高盐雾环境。

• 材料选项：可选316L不锈钢外壳或环氧涂层，满足C4防腐环境需求。

• 温度范围：适应-40°C至+65°C环境温度，介质温度≤140°C（HT选项可扩展至170°C）。

三、选型指南

1. 基础参数匹配

• 额定功率：根据变压器容量选择型号，例如适配1875KVA及以上油浸式变压器。

• 电压等级：支持85-265V AC/DC或24V DC电源输入，适应不同电压需求。

• 频率范围：适用于50Hz或60Hz交流电源。

2. 功能扩展需求

• 压力范围扩展：若需监测高于0.5bar的压力，需定制0-700mbar量程型号。

• 防腐等级：海洋或化工环境需选配X选项（316L不锈钢外壳）。

• 高温环境：介质温度超过140°C时需选配HT选项。

3. 环境适应性

• 防护等级：根据安装环境选择IP54或IP65，潮湿环境建议IP65。

• 连接方式：工业连接器（CE）适用于陆地场景，船用电缆接头（PA）适用于海洋平台。

4. 通讯与集成

• 通讯协议：根据上位系统需求选择Modbus、Profibus或以太网。

• 远程管理：需实现远程监控时，优先选择支持多协议的型号。

四、技术参数

• 气体监测：动作范围10-160cm³，精度±5cm³。

• 压力监测：标准量程0-500mbar，定制量程0-700mbar，精度±10mbar，测量精度±5mbar。

• 温度监测：范围40°C-140°C，精度±1.5°C（90°C时）。

• 油位监测：阈值140cm³。

• 触点配置：标准单触点，可选2P（双同步触点）或2PD（双偏移触点）。

• 电气参数：250V AC（cos φ=0.5）时5A，24V DC时4A，110V DC时0.5A。

• 环境参数：温度-40°C至+65°C，介质温度≤140°C（HT选项≤170°C），防护等级IP56/IK07。

五、产品尺寸

• 塑料量筒：高度≈297mm（含法兰轴），宽度≈148mm。

• 金属外壳（可选）：高度≈207mm，宽度≈93mm。

• 法兰直径：85mm。

• 螺栓分布圆：直径97mm（±2mm），配置3孔（120°）或4孔（90°）HM8螺栓，扭矩≤30Nm。

六、应用领域

1. 电力系统：用于发电厂、变电站的油浸式馈线自动调压器保护，确保电网稳定运行。

2. 工业应用：适配工业生产线中的变压器，防止因过载、短路导致的设备损坏。

3. 可再生能源：在风电场、光伏电站中保护变压器，适应户外恶劣环境。

4. 海洋平台：抵御高湿度、高盐分腐蚀，确保海上平台变压器长期稳定运行。

5. 化工行业：在腐蚀性气体环境中保护变压器，延长设备寿命。

七、总结

法国Automation 2000 DGPT-2保护装置凭借其多参数监测、智能保护、远程通讯及强环境适应性，成为油浸式馈线自动调压器领域的可靠选择。其高精度测量、快速响应及模块化设计，可满足电力、工业、海洋平台等场景的严苛需求。对于追求设备安全性与稳定性的用户，DGPT-2提供了从基础保护到高级远程管理的全流程解决方案，是保障变压器长期运行的核心设备。
