一、产品介绍

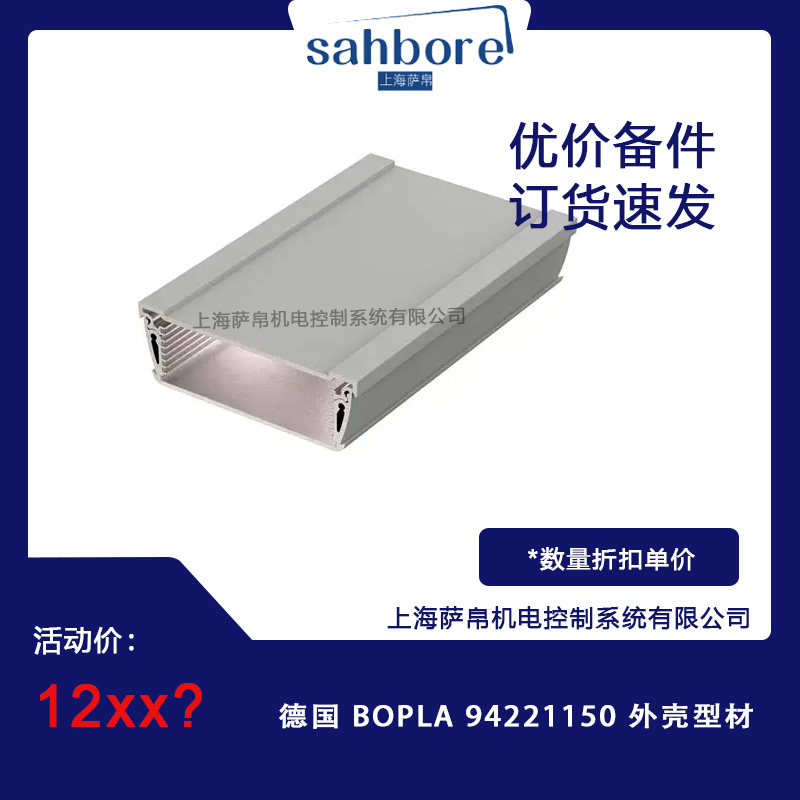

德国BOPLA 94221150外壳型材是BOPLA Gehäuse Systeme GmbH推出的高性能工业级防护外壳，专为电子设备、控制单元及机械组件设计。其采用高强度PC/ABS合金材质，结合模块化设计理念，具备IP65防护等级（防尘防水）、IK08抗冲击性能（可承受5J冲击能量）及耐化学腐蚀特性，适用于自动化设备、传感器、电源模块及HMI（人机界面）等场景。产品通过CE、RoHS、REACH等国际认证，符合IEC 60529（IP代码）和IEC 62262（IK代码）标准，是保护内部电子元件、延长设备寿命的理想解决方案。

二、功能特点

1. 高防护性能

• IP65防护等级：完全防尘，可承受低压水柱喷射（如雨淋、清洗场景），确保内部元件不受环境侵蚀。

• IK08抗冲击：可承受5J冲击能量（相当于0.5kg钢球从1米高度坠落），适应振动或碰撞风险较高的场景。

• 耐化学腐蚀：外壳表面经UV稳定处理，抵抗油脂、酒精、弱酸弱碱等常见工业化学品腐蚀。

2. 环境适应性

• 耐温范围：标准型号耐温-40°C至+85°C，耐高温型号（94221150-HT）升级为PPS材质，耐温-40°C至+125°C。

• 阻燃性：符合UL94 V-0标准，离火即熄，降低火灾风险。

• 防护升级选项：可选配IP67硅胶密封套件、UV防护涂层（延长寿命至10年以上）或防尘滤网（平衡内外气压）。

3. 模块化与扩展性

• 快速组装：卡扣式设计无需工具，单件组装时间≤30秒，节省安装成本。

• 标准化接口：预留M4螺纹孔与DIN导轨安装槽，兼容端子排、散热片等配件。

• 功能扩展：支持叠加继电器、滤波器等模块，优先选择高度≥60mm的型号。

4. 智能化设计

• 透明视窗：可选配PC材质透明盖板（透光率≥90%），便于观察内部指示灯或显示屏。

• 电磁屏蔽：可选配金属化密封圈，屏蔽30MHz-3GHz电磁干扰（符合IEC 61000-4-6标准）。

• 接地设计：底部预留接地螺柱，支持系统级EMC防护。

三、选型指南

1. 尺寸匹配

• 根据PCB板尺寸（长×宽×高）选择外壳型号，确保留有5-10mm散热间隙。

• 典型型号尺寸：150×100×50mm（标准）、140×90×45mm（内部空间）。

2. 安装方式

• 壁挂安装：选择带背部安装孔的型号（如94221150-B），适配M6螺丝固定。

• DIN导轨安装：选用带35mm导轨槽的型号（如94221150-D），兼容TS35导轨系统。

• 桌面放置：标准型号底部带防滑橡胶垫，可直接放置于平面。

3. 环境适应性

• 高温场景：若环境温度持续≥70°C，选择耐高温型号94221150-HT（材质升级为PPS）。

• 防水升级：需IP67防护时，可选配硅胶密封套件（型号94221150-IP67）。

• 散热优化：高功耗设备建议选择带散热鳍片的型号（94221150-F），热阻≤0.5°C/W。

4. 功能扩展

• 电缆管理：预装PG7/PG9电缆接头，支持4-8mm直径线缆穿入。

• 定制需求：支持企业LOGO、型号编号或警示标识激光雕刻（最小字体2mm），颜色可选RAL 7035（浅灰色）、RAL 9005（黑色）或RAL 9010（白色）。

四、技术参数

• 材质：PC/ABS合金（标准），PPS（耐高温型号）

• 防护等级：IP65（标准），IP67（选配）

• 抗冲击等级：IK08（5J冲击能量）

• 耐温范围：-40°C至+85°C（标准），-40°C至+125°C（耐高温型号）

• 阻燃等级：UL94 V-0

• 重量：约450g（标准型号，不含配件）

• 认证标准：CE、RoHS、REACH、IEC 60529、IEC 62262

五、产品尺寸

• 标准型号（94221150）：外部尺寸150×100×50mm，内部空间140×90×45mm，底部4×M4螺纹孔。

• 壁挂型号（94221150-B）：外部尺寸同上，背部2×M6安装孔。

• 导轨型号（94221150-D）：外部尺寸同上，底部35mm DIN导轨槽。

• 耐高温型号（94221150-HT）：外部尺寸同上，材质升级为PPS。

六、应用领域

1. 工业自动化：PLC控制模块、传感器外壳、HMI操作面板防护（适配Siemens S7-1200系列）。

2. 能源与交通：光伏逆变器、充电桩控制单元、电池管理系统（BMS）外壳（需选配散热鳍片型号）。

3. 轨道交通：车载控制器、信号设备外壳（通过EN 50155铁路标准认证）。

4. 医疗电子：非关键医疗设备外壳（如患者监护仪配件），符合ISO 13485质量管理体系。

5. 智能建筑：楼宇控制箱、门禁系统主机、IP摄像头防护盒（需选配UV防护涂层）。

七、总结

BOPLA 94221150外壳型材以高防护性、模块化设计及耐环境特性为核心优势，可灵活适配多种工业场景需求。选型时需重点关注尺寸匹配、安装方式及环境适应性，搭配硅胶密封圈或散热配件可进一步扩展功能。其广泛应用于自动化、能源、交通及医疗领域，是保护电子设备、提升系统可靠性的经济高效解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
