一、产品介绍

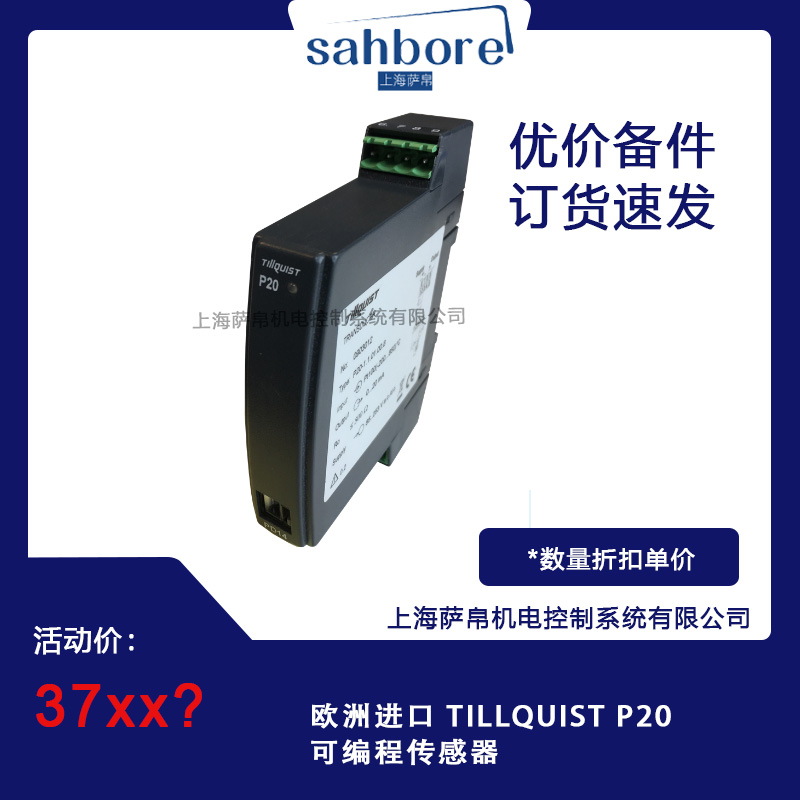

TILLQUIST P20 是瑞典Hugo Tillquist AB推出的导轨安装型可编程传感器，专为工业自动化与过程控制设计。该设备支持11种输入类型，包括直流电流、直流电压、电阻、热电偶（K型、S型等）、热电阻（PT-100、PT-250等）及标准信号，能够将输入信号转换为隔离的恒流（0/4-20mA）或恒压（0-10V）信号输出。其核心优势在于通过PD14编程器与免费软件eCon实现全参数配置，适配不同测量场景需求，同时具备自动补偿导线电阻和端子温度的功能，确保测量精度。

二、功能特点

1. 高精度测量：精度等级达0.2级，满足工业级测量需求。

2. 多类型输入支持：覆盖温度、电阻、电压、电流等11种信号类型，兼容性广泛。

3. 自动补偿功能：

• 三线制电阻测量时自动补偿导线电阻；

• 热电偶测量时自动补偿端子温度，减少环境干扰。

4. 灵活配置：通过PD14编程器可调整输入类型、测量平均时间、模拟输出特性，并读取实时测量值。

5. 隔离设计：输出信号与输入、电源间采用电隔离（Galvanic Isolation），提升抗干扰能力。

6. 快速响应：直流信号响应时间≥0.2秒，其他信号≥0.4秒，适应动态监测场景。

三、选型指南

1. 输入类型匹配：

• 温度测量：根据量程选择热电偶（如K型：-200…1370℃）或热电阻（如PT-100：-50…250℃）；

• 电阻测量：确认三线制连接需求以启用自动补偿；

• 电压/电流测量：验证量程是否覆盖实际信号范围。

2. 输出信号选择：

• 电流输出：0/4-20mA（负载电阻≤500Ω），适配长距离传输；

• 电压输出：0-10V（负载电阻≥500Ω），适配短距离高精度需求。

3. 电源适配：

• 支持20-40V AC/DC或85-250V AC/DC供电，需匹配现场电源条件。

4. 环境适应性：

• 工作温度：-20…55℃，储存温度：-25…85℃，湿度<95%（无冷凝），确保设备在恶劣环境中稳定运行。

四、技术参数

1. 输入参数：

• 电压输入电阻>1MΩ，电流输入电阻12Ω±1%；

• 过载能力：热电偶/热电阻持续1.1倍额定值，电压/电流/电阻持续1.3倍额定值，短时过载电压5倍、电流10倍。

2. 输出参数：

• 电流输出：0/4-20mA，负载电阻≤500Ω；

• 电压输出：0-10V，负载电阻≥500Ω。

3. 电源参数：

• 供电范围：20-40V AC/DC或85-250V AC/DC，频率45-65Hz，功耗<3VA。

4. 环境参数：

• 工作温度：-20…55℃，储存温度：-25…85℃，湿度<95%（无冷凝）。

5. 防护等级：外壳IP40，电气连接IP20。

五、产品尺寸

P20采用紧凑型设计，尺寸为22.5mm（宽）×120mm（高）×100mm（深），重量仅0.125kg，支持35mm导轨安装，适合控制柜内密集部署。

六、应用领域

1. 工业自动化：监测生产线温度、压力、流量等参数，实现过程控制。

2. 电力系统：测量设备温度或电流信号，支持状态监控与故障预警。

3. 化工生产：反应釜温度监测，将热电偶信号转换为标准信号传输至控制系统。

4. 机械制造：转换生产线温度、压力信号，助力自动化流程调控。

5. 食品医药：满足高精度、高稳定性要求的测量场景，如灭菌锅温度控制。

七、总结

TILLQUIST P20可编程传感器凭借其多类型输入支持、高精度测量、自动补偿功能及灵活配置特性，成为工业自动化领域的理想选择。其紧凑设计、导轨安装方式及宽环境适应性进一步降低了系统集成成本。对于需要替代旧型号（如VR40-154）或升级监测系统的用户，P20提供了可靠的技术支持与长期服务保障，尤其适用于对测量精度和稳定性有高要求的行业场景。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
