一、产品介绍

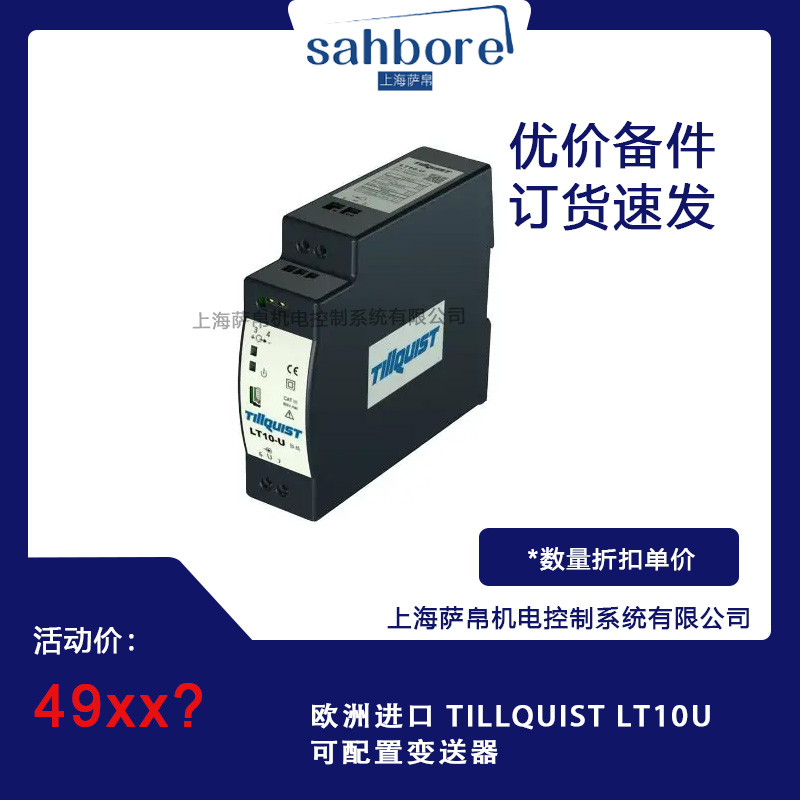

TILLQUIST LT10U是瑞典Hugo Tillquist AB推出的导轨安装型单通道可配置变送器，专为电力监测与工业自动化设计。该产品支持交流电压（线对线/线对中性线）和频率测量，通过0-20mA可编程模拟输出传输数据，适用于50Hz、60Hz及16⅔Hz电力系统。其核心优势在于通过USB接口和ConfigLQT软件实现参数灵活配置，无需断电即可调整测量范围、输出特性及特征点映射，满足复杂场景的定制化需求。

二、功能特点

1. 高精度测量：电压测量精度达0.2级（参考温度23℃），频率测量精度＜±20mHz，确保数据可靠性。

2. 宽量程覆盖：电压输入范围支持0.04-600V TRMS（型号差异），频率测量范围1-350Hz（16⅔Hz型号为10-120Hz），适应不同电网标准。

3. 抗干扰设计：输入、输出及电源部分采用电隔离（Galvanic Isolation），绝缘测试电压达5.6kV AC，有效抑制谐波干扰。

4. 快速响应：响应时间＜100ms，支持实时监测电网波动。

5. 灵活配置：通过ConfigLQT软件可设置5个特征点，调整输出信号与输入量的非线性关系，适配非标准测量场景。

6. 过载保护：支持1.5倍额定电压连续运行，2倍额定电压短时运行（10秒），增强设备耐用性。

三、选型指南

1. 测量需求匹配：

• 电压范围：如需测量0-500V，选择LT10U-110000；0-150V则选LT10U-110050。

• 频率类型：50/60Hz系统选标准型号，16⅔Hz轨道交通供电选专用型号。

2. 电源兼容性：辅助电源支持24-230VDC/90-230VAC±10%，需确认与现有系统匹配。

3. 输出信号适配：模拟输出为0-20mA，需验证控制系统能否接收该信号范围。

4. 环境适应性：运行温度-10…+55℃，湿度95%无凝结，确保安装环境符合要求。

四、技术参数

1. 输入参数：

• 电压：LT10U-11000x型号为0.15-600V TRMS，LT10U-11005x型号为0.04-160V TRMS。

• 频率：1-350Hz（标准型号），10-120Hz（16⅔Hz型号）。

2. 输出参数：

• 模拟输出：0-20mA可编程，最大负载750Ω（15V）。

3. 电源参数：

• 辅助电源：24-230VDC/90-230VAC±10%，最大功耗6VA。

4. 绝缘参数：

• 输入端子：5.6kV AC 50Hz 1分钟耐压。

• 辅助电源端子：3.7kV AC 50Hz 1分钟耐压。

五、产品尺寸

LT10U采用紧凑型设计，尺寸为35mm（宽）×109mm（高）×126mm（深），重量330g，支持标准35mm导轨安装，节省控制柜空间。连接端子方面，输入及辅助电源端子适配6mm²导线（扭矩0.8Nm），输出端子适配2.5mm²导线（扭矩0.5Nm），便于接线操作。

六、应用领域

1. 电力系统监测：用于变电站及配电系统，实时监测线路电压和频率，保障电网稳定运行。

2. 工业自动化：在生产线上测量设备供电电压及频率，预防电机、变压器等设备因参数异常损坏。

3. 能源管理：作为电压/频率采集单元，支持能耗分析及优化策略制定。

4. 轨道交通：监测16⅔Hz供电系统，确保列车运行安全。

5. 建筑电力监控：在楼宇自动化中监测配电柜参数，提升能源利用效率。

七、总结

TILLQUIST LT10U变送器凭借其高精度、宽量程、强抗干扰能力及灵活配置特性，成为电力监测与工业自动化领域的优选方案。其紧凑设计、导轨安装方式及多场景适配性，进一步降低了系统集成成本。对于需要替代旧型号（如U400L-153）或升级监测系统的用户，LT10U提供了可靠的技术支持与长期服务保障。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
