一、产品介绍

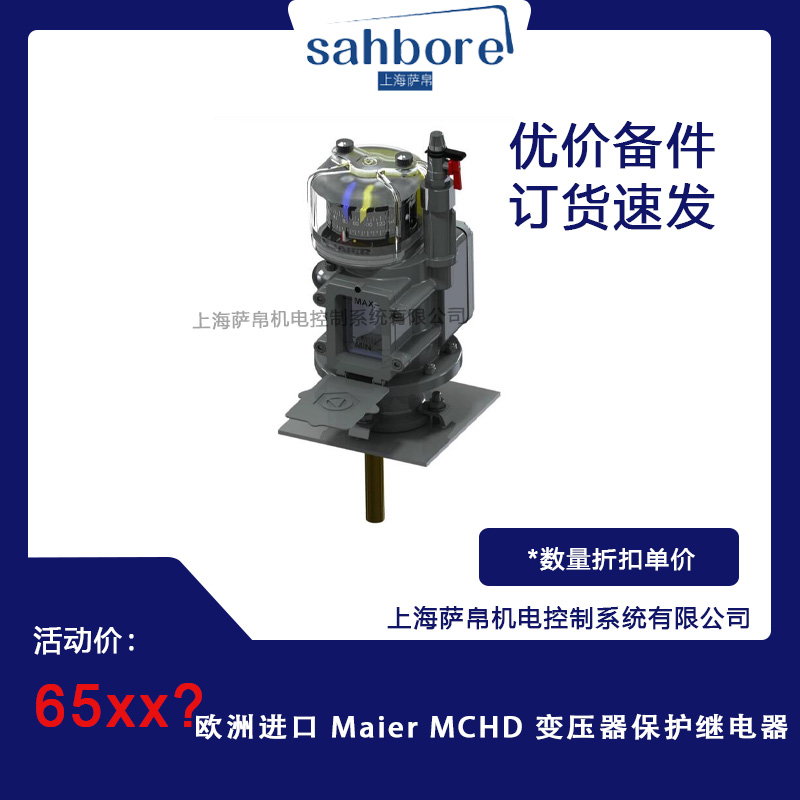

Maier MCHD变压器保护继电器是德国MAIER公司专为油浸式变压器设计的综合保护装置，符合EN 50216-3标准。该产品通过集成油位、油温、气体逸出及内部压力等多参数监测功能，实现对变压器运行状态的实时保护。其核心设计理念是“预防性维护”，通过提前感知非电量参数异常，避免设备因过热、绝缘老化或内部故障导致损坏，从而提升电力系统可靠性。

二、功能特点

1. 多参数监测与保护

• 油位监测：采用浮子式油位计，当油位下降超过170cm³时触发磁性开关，发出报警信号，防止因油位过低导致散热不良或绝缘失效。

• 油温监测：内置双金属温度计，测量范围0°C-140°C，配备两个可调温度限位开关（调节范围20°C-120°C），支持温度超限报警与跳闸。

• 气体监测：通过内部浮子检测气体积聚，当气体体积超过阈值时触发报警，预防局部放电或绝缘老化引发的故障。

• 超压保护：采用Viton膜片压力开关，设定范围10-50kPa（步长5kPa），当内部压力异常升高时自动切断电源，避免设备爆炸风险。

2. 智能化管理

• 支持数据记录与分析功能，可追踪油温、油位等参数变化趋势，辅助预测潜在故障。

• 提供可复位最高温度指示器，便于维护人员快速定位异常点。

3. 环境适应性

• 外壳采用铝制材料，表面覆盖抗紫外线C5-M涂层，防护等级达IP55，适应户外恶劣环境。

• 操作温度范围-30°C至+120°C，满足高低温地区使用需求。

4. 易维护性

• 开关元件与油路完全分离设计，防止紫外线或电缆套管泄漏影响性能。

• 配备1/8英寸球阀，支持油样采集与排气操作，简化日常维护流程。

三、选型指南

1. 匹配变压器类型
   确认保护对象为密封式油浸变压器或电抗器，确保产品符合EN 50216-3标准。

2. 参数覆盖性

• 温度范围：继电器温度监测范围（0°C-140°C）需覆盖变压器实际运行温度。

• 压力阈值：根据变压器内部压力波动特性，选择压力开关设定范围（10-50kPa）匹配的型号。

3. 环境兼容性

• 若设备安装于户外或腐蚀性环境，需确认产品具备IP55防护等级与C5-M耐腐蚀涂层。

• 检查操作温度范围是否满足当地极端气候条件（如-30°C低温或+120°C高温）。

4. 电气参数匹配

• 确认控制电源电压（如24V DC或240V AC）与现场供电系统兼容。

• 检查导线截面（1.5-2.5mm²）与最小负载（3W）是否满足连接要求。

四、技术参数

• 油温监测：温度刻度0°C-140°C，限位开关调节范围20°C-120°C（±2°C精度）。

• 油位监测：油位下降触发阈值170cm³，采用磁簧开关实现无接触检测。

• 气体监测：气体体积检测阈值170cm³，通过浮子位移触发报警。

• 压力监测：压力开关设定范围10-50kPa（步长5kPa），响应时间<0.5秒。

• 电气参数：控制电源24-240V AC/DC，触点容量24V DC时最大电流4A，240V AC时最大电流3A。

• 防护等级：IP55（EN 60529），抗冲击性IK07（EN 50102）。

五、产品尺寸

• 主体尺寸：长度约155mm，直径Ø60mm，法兰连接部分直径Ø97±2mm。

• 安装组件：包含不锈钢弹簧垫圈、M8螺母、固定支架及O型圈垫片，支持DIN导轨或面板安装。

• 观察窗：采用耐紫外线Lexan材料，直径Ø134mm，便于目视检查油位与气体状态。

六、应用领域

1. 电力系统：城市电网配电变压器、工业厂区专用变压器保护。

2. 可再生能源：光伏电站、风电场升压站箱式变压器监测。

3. 基础设施：污水处理厂、轨道交通站配电系统安全保障。

4. 特殊环境：船舶、海上平台等对设备耐腐蚀性要求高的场景。

七、总结

Maier MCHD变压器保护继电器以“多参数集成监测+预防性保护”为核心优势，通过高精度传感器与智能化算法，实现对油浸变压器运行状态的全方位守护。其模块化设计、宽环境适应性及易维护特性，使其成为电力、工业及可再生能源领域变压器保护的优选方案。选型时需重点关注参数匹配性与环境兼容性，以确保设备长期稳定运行。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
