一、产品介绍

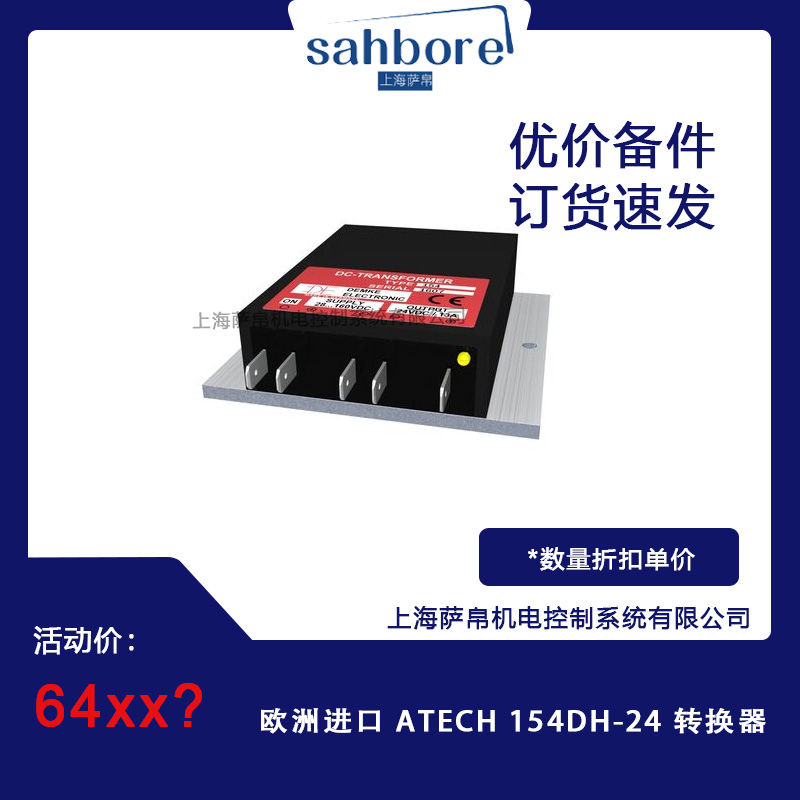

ATECH 154DH-24是欧洲ATECH公司推出的非隔离式降压DC/DC转换器，专为工业环境设计，输出电压为24V直流。作为154-24型号的升级款，其采用全铝外壳，结构坚固，能适应极端温度、振动及电磁干扰环境。该转换器具备宽输入电压范围（28-160V直流），峰值输入电压可达170V直流，适用于供电电压波动较大的场景，如工业自动化、轨道交通及电池供电设备。

二、功能特点

1. 宽输入电压范围
   支持28-160V直流输入，峰值电压170V直流，可应对工业场景中常见的电压波动问题，减少因电压不稳导致的设备故障。

2. 高效率与低损耗
   额定负载下效率达95%，能量损耗低，有助于减少设备发热，延长使用寿命。

3. 多重保护功能
   集成空载保护、短路保护、热关断（90℃触发）及反极性保护，确保设备在极端工况下安全运行。

4. 抗干扰设计
   内部集成EMI输入和输出滤波器，降低电磁干扰对周边设备的影响，提升系统稳定性。

5. 灵活扩展能力
   支持并联连接以扩展输出电流，且无性能降额，适配多种工业有源负载需求。

三、选型指南

1. 输入电压匹配
   确认应用场景的输入电压范围在28-160V直流内，峰值电压不超过170V直流，避免因电压超限损坏设备。

2. 输出需求评估
   额定输出电压为24V直流，最大输出电流13A，额定功率300W。若设备功耗在此范围内，可优先选用；若需更大电流，可通过并联多台转换器实现。

3. 应用场景适配

• 工业自动化：为控制设备、传感器、执行器等提供稳定电源。

• 电池供电设备：优化后的恒流控制功能适合为蓄电池充电（如工业机器人备用电源）。

• 轨道交通：宽输入电压范围适应车载电源波动，为监控设备、控制系统供电。

4. 安装环境考量
   若存在电磁干扰源，集成EMI滤波器可减少干扰；若空间有限，其紧凑尺寸（90x90x26mm）便于安装。

四、技术参数

1. 输入参数
   输入电压范围：28-160V直流；
   最大峰值输入电压：170V直流；
   最大输入电流：13A；
   欠压锁定电压：20.8V直流。

2. 输出参数
   输出电压：24V直流；
   最大输出电流：13A；
   额定输出功率：300W。

3. 效率与保护
   额定负载效率：95%；
   保护功能：空载保护、短路保护、热关断（90℃）、反极性保护；
   输入关断模式静态电流：0.75mA。

4. 物理参数
   尺寸：90x90x26mm；
   重量：360g；
   连接器：6.3mm扁平引脚，引脚定义明确（1脚使能端，2脚输入正，3脚输入负，4脚输出负，5脚输出正）。

五、产品尺寸

ATECH 154DH-24转换器外形尺寸为90毫米（长）×90毫米（宽）×26毫米（高），结构紧凑，占用空间小，适合安装在设备内部或工业控制柜中。连接器采用6.3mm扁平引脚设计，接线方式明确，便于快速安装与维护。

六、应用领域

1. 工业自动化
   为PLC、传感器、执行器等控制设备提供稳定24V直流电源，保障生产线稳定运行。

2. 电池供电系统
   类恒流-恒压充电功能适配蓄电池充电场景，如工业机器人备用电源、UPS不间断电源。

3. 轨道交通
   宽输入电压范围适应车载电源波动，为列车监控设备、通信系统供电。

4. 电磁环境复杂场景
   抗干扰设计使其适用于工厂车间、测试台等电磁环境复杂的场景，保障设备稳定运行。

七、总结

ATECH 154DH-24转换器以宽输入电压范围、高效率及多重保护功能为核心优势，成为工业电源转换领域的可靠选择。选型时需重点关注输入电压匹配、输出需求及安装环境，确保其性能与实际应用场景完全契合。该产品不仅体现了ATECH在电源技术领域的专业积累，更通过模块化设计和定制化服务，为全球客户提供高效的工业电源解决方案。
