一、产品介绍

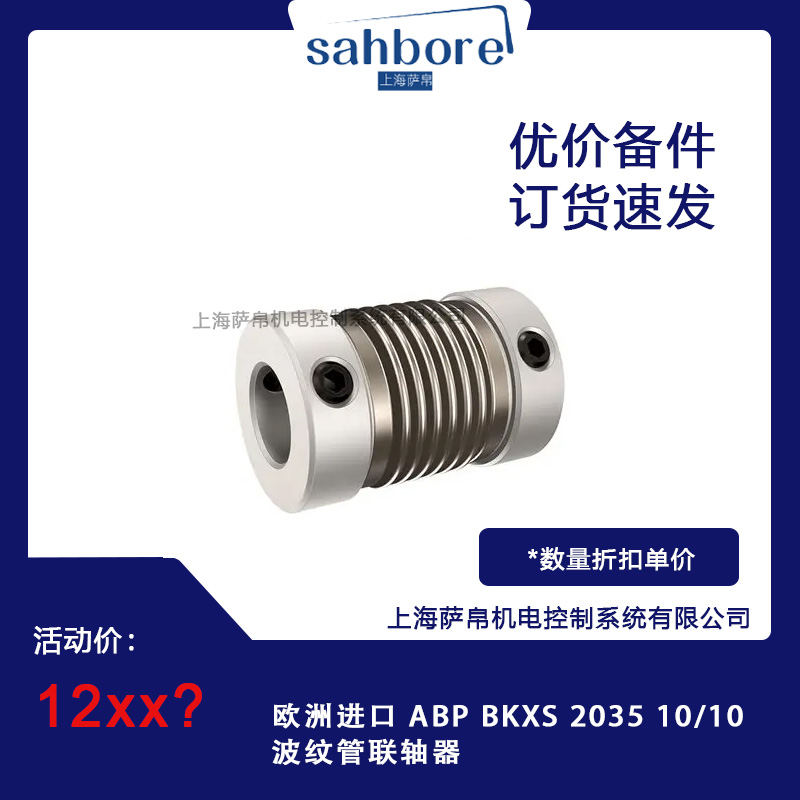

ABP BKXS 2035 10/10波纹管联轴器是德国ABP-ANTRIEBSTECHNIK GmbH公司推出的精密传动元件，专为工业设备中两根轴的连接设计。其核心结构由阳极氧化铝法兰与不锈钢波纹管组成，通过波纹管的弹性变形实现扭矩传递，同时补偿轴系运行中的径向、轴向和角向偏移。该型号两端孔径均为10mm，适配中小型轴径的传动场景，具备高精度、免维护、耐环境等特性，广泛应用于数控机床、自动化设备、包装机械等领域。

二、功能特点

1. 高精度扭矩传递
   波纹管与法兰采用刚性连接，无间隙设计确保传动过程中无能量损失，扭矩传递效率高，适用于需要精确同步的场景（如伺服电机与滚珠丝杠连接）。
2. 多向偏移补偿
   波纹管弹性变形可吸收径向偏移（±0.2-0.3mm）、轴向偏移（±0.4-0.5mm）和角向偏移（±3-4°），降低因轴系安装误差或热膨胀导致的应力集中，延长设备寿命。
3. 耐环境性能优异
   法兰采用阳极氧化铝材质，耐腐蚀性强；波纹管为不锈钢材质，适应-40°C至+140°C温度范围，可在潮湿、粉尘等恶劣环境中稳定运行。
4. 结构紧凑，安装便捷
   整体重量仅6-7g，长度短，适配空间受限的设备；通过紧定螺钉固定，无需额外润滑或维护，简化安装流程。
5. 高转速支持
   最大转速达10,000min⁻¹，满足中高速传动需求，如自动化生产线、印刷机械等场景。

三、选型指南

1. 扭矩需求匹配
   确认传动系统所需传递的最大扭矩（该型号最大传递扭矩为40Ncm），并考虑安全系数（一般工况取1.5-2倍，冲击工况取2.5-3倍），避免过载导致波纹管断裂。
2. 转速限制验证
   检查设备最高工作转速是否低于联轴器最大转速（10,000min⁻¹），高速场景需预留余量以防止离心力引发变形。
3. 轴径与孔径适配
   BKXS 2035 10/10两端孔径为10mm，需确保连接轴径与之匹配；若轴径不符，需选择其他孔径规格（如BKXS 1520孔径为15mm）。
4. 偏移量评估
   测量轴系可能存在的径向、轴向和角向偏移量，确认联轴器的补偿能力（径向±0.2-0.3mm、轴向±0.4-0.5mm、角向±3-4°）是否覆盖实际需求。
5. 环境适应性选择
   高温（>80°C）或腐蚀性环境需优先选择不锈钢波纹管型号；粉尘场景建议选择封闭式结构（如膜片联轴器）以防止异物进入。

四、技术参数

• 最大转速：10,000min⁻¹
• 最大传递扭矩：40Ncm
• 偏移补偿能力：
  • 径向：±0.2-0.3mm
  • 轴向：±0.4-0.5mm
  • 角向：±3-4°
• 扭转弹簧刚度：70-90Nm/rad
• 径向弹簧刚度：15-40N/mm
• 转动惯量：2-2.3gcm²
• 紧定螺钉最大拧紧扭矩：70Ncm
• 重量：6-7g
• 温度范围：-40°C至+140°C
• 材质：法兰（阳极氧化铝）、波纹管（不锈钢）

五、产品尺寸

• 两端孔径：10mm（适配轴径范围需与孔径一致）

• 安装方式：紧定螺钉固定，支持垂直或水平安装。

六、应用领域

1. 机床设备
   连接伺服电机与滚珠丝杠，实现高精度进给运动控制，补偿主轴与从动轴的微量偏移，提升加工稳定性。
2. 自动化生产线
   用于输送带、分度盘等设备的传动轴连接，确保多工位同步运行，减少因轴偏移导致的设备停机。
3. 包装机械
   在灌装机、封口机中传递扭矩，补偿电机与执行机构间的振动和偏移，延长设备使用寿命。
4. 印刷机械
   连接印刷滚筒与传动轴，保证高速运转下的套准精度，避免因轴系误差导致印刷品质量问题。
5. 医疗器械
   在CT扫描仪、手术机器人等精密设备中，实现无间隙传动和微偏移补偿，保障操作安全性。

七、总结

ABP BKXS 2035 10/10波纹管联轴器以高精度、免维护、耐环境为核心优势，成为中小型轴径传动场景的理想选择。其不锈钢波纹管与阳极氧化铝法兰的组合，兼顾了结构强度与耐腐蚀性，-40°C至+140°C的宽温范围进一步拓展了应用边界。选型时需重点关注扭矩需求、转速限制、轴径匹配及偏移补偿能力，以确保与传动系统高度适配

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
