一、产品介绍

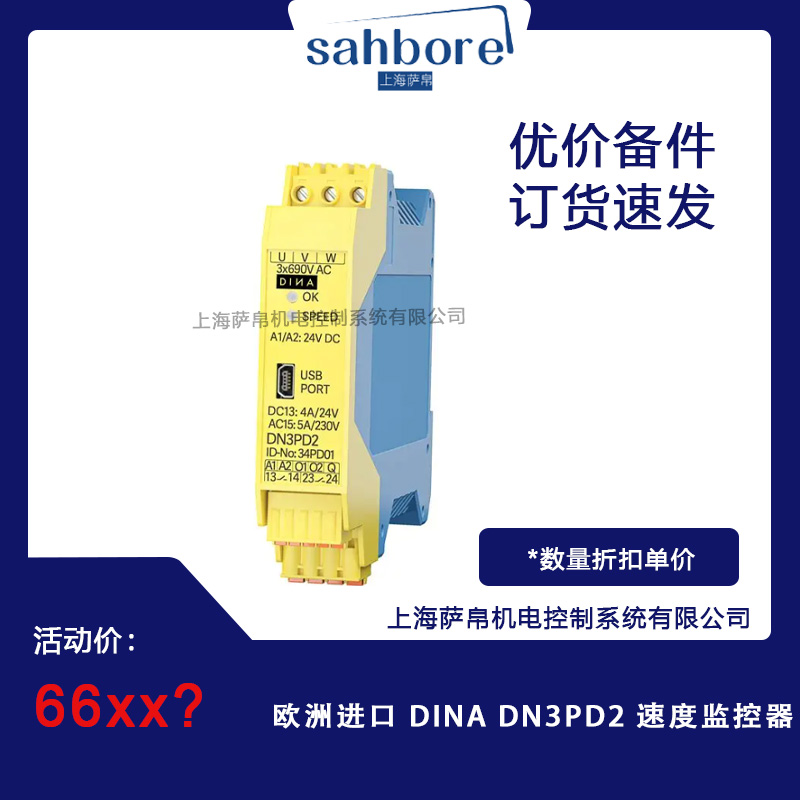

DINA DN3PD2速度监控器是德国DINA公司推出的高性能安全模块，专为工业设备速度监测设计。其核心优势在于无需传感器即可实现高精度速度监控，通过直接监测驱动器频率替代传统编码器或接近开关，大幅降低安装成本与维护复杂度。产品采用紧凑型设计，支持嵌入式安装，适配多种控制柜空间需求，同时具备半导体与触点双输出接口，可灵活连接不同类型设备。作为符合DIN ISO 13849-1性能等级e标准的安全模块，DN3PD2在保障设备稳定运行的同时，提供可靠的安全保护功能。

二、功能特点

1. 无传感器监测技术
   通过监测驱动器频率实现速度监控，无需额外安装编码器或接近开关，消除传感器故障风险，降低设备成本与维护频率。
2. 高精度速度监测
   支持对速度范围（SSR）、减速速度（SLS）及最大速度（SSM）的精准监测，满足工业场景对速度控制的严苛要求。
3. 快速故障响应
   相位故障响应时间小于10毫秒，可在突发故障时立即触发保护机制，避免设备损坏或生产事故。
4. 灵活参数配置
   通过GO:BEYOND软件与USB接口实现便捷配置，用户可自定义速度阈值、报警参数等，适配不同应用场景需求。
5. 多样化输出接口
   配备半导体输出与触点输出，兼容现代数字化设备与传统电气系统，提升设备通用性与数据交互能力。
6. 紧凑设计与耐用性
   外壳采用工业级材料，适应-25℃至+60℃环境温度，防护等级达IP44，确保在恶劣工况下稳定运行。

三、选型指南

1. 应用场景适配性
   • 高精度需求场景：如自动化生产线、精密机床，需优先选择支持SSR/SLS/SSM监测的型号，确保速度控制精度。
   • 空间受限场景：选择嵌入式安装设计，确认开孔尺寸（如68mm）与控制柜空间匹配。
2. 电气兼容性验证
   • 确认设备工作电压（支持相电压高达400V交流电）与现有电源系统兼容。
   • 检查输出接口类型（半导体/触点）是否与被监控设备接口匹配。
3. 参数需求匹配
   • 根据实际需求选择监测参数范围，如需监测减速速度，需确认设备支持SLS功能。

四、技术参数

• 工作电压：相电压最高400V交流电
• 频率监测范围：覆盖驱动器指定频率范围（具体参数需参考产品手册）
• 响应时间：相位故障响应＜10毫秒
• 输出类型：半导体输出+触点输出
• 防护等级：IP44
• 环境温度：-25℃至+60℃
• 性能等级：符合DIN ISO 13849-1标准，性能等级e
• 尺寸与重量：封装规格200mm×40mm×140mm，重量0.3kg
• 配置方式：GO:BEYOND软件+USB接口

五、产品尺寸

DN3PD2采用紧凑型设计，主体尺寸为200mm（长）×40mm（宽）×140mm（高），重量仅0.3kg。嵌入式安装开孔尺寸为68mm，适配大多数标准控制柜布局。用户需根据设备预留空间提前确认尺寸兼容性，避免安装冲突。

六、应用领域

1. 工厂自动化生产线
   监测输送带、电机等设备运行速度，确保生产流程稳定高效，避免因速度异常导致的产品缺陷或设备停机。
2. 工业机械设备
   实时监控机床主轴转速、起重机提升速度等，当速度偏离预设范围时立即报警，保障操作人员与设备安全。
3. 物流仓储系统
   对自动化立体仓库中的堆垛机、穿梭车等设备进行速度监控，防止货物搬运失误或设备碰撞，提升系统运行效率。
4. 包装机械行业
   监测包装机送料速度、封口速度等关键参数，确保包装质量一致性，避免因速度波动导致的产品不合格问题。

七、总结

DINA DN3PD2速度监控器以无传感器监测、高精度控制、快速故障响应为核心优势，成为工业设备速度监控领域的优选方案。其紧凑设计、灵活配置与多样化输出接口，进一步提升了设备在复杂工业环境中的适应性。选型时需重点关注应用场景需求、电气兼容性及参数匹配度，以确保设备性能与场景高度契合。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
