一、产品介绍

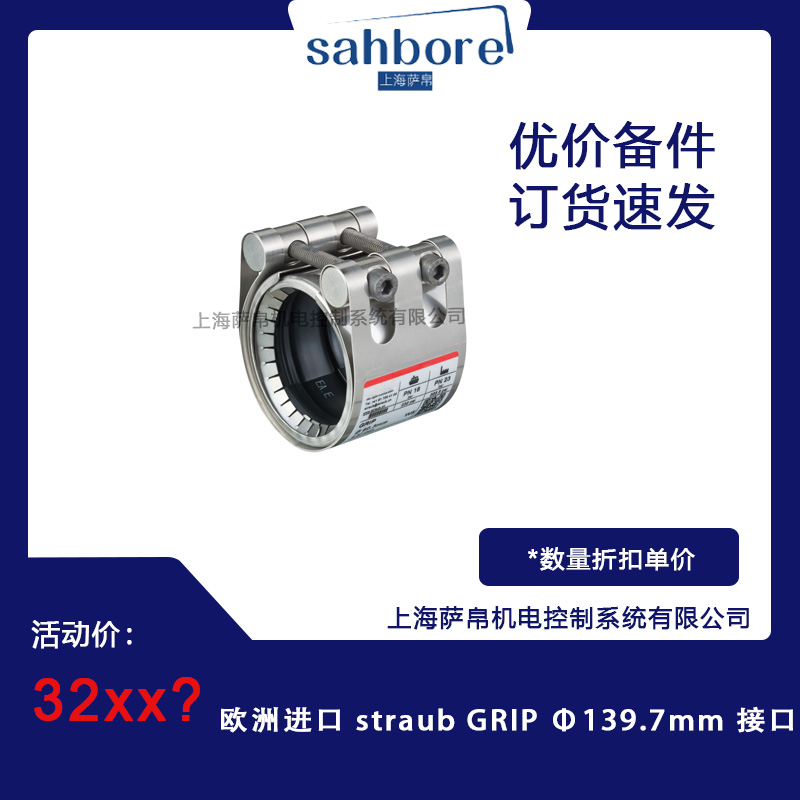

straub GRIP Φ139.7mm接口是瑞士STRAUB公司研发的管道连接解决方案，专为径向刚性碳钢管的静态连接设计。其核心结构包含外壳、螺栓、U型杆及锚环，通过螺栓紧固实现管道的可靠密封。该接口可适配不同密封套筒（如EPDM、NBR、FPM/FKM），覆盖-20°C至+180°C的介质温度范围，并兼容水、油、酸等多种流体介质，广泛应用于工业管道系统、供水工程及石油化工领域。

二、功能特点

1. 耐腐蚀与高强度
   外壳与U型杆采用AISI 316L/316TI不锈钢材质，螺栓为A4-80高强度钢，锚环为AISI 301弹簧钢，确保在腐蚀性环境中长期稳定运行。

2. 多场景密封适配

• EPDM套筒：适用于-20°C至+100°C的水、废水及化学产品；

• NBR套筒：适配-20°C至+80°C的油、燃料等烃类介质；

• FPM/FKM套筒：耐受-20°C至+180°C的高温，兼容酸、臭氧及燃料（需配合条形插入件）。

3. 快速安装与可拆卸性
   无需焊接或特殊工具，通过扭矩扳手即可完成安装，节省时间与人力成本。

4. 抗冲击与热补偿
   设计可适应管道热胀冷缩及机械振动，提供降噪、减震功能，延长系统寿命。

三、选型指南

1. 管道适配性
   确认管道外径为139.7mm，且在接口夹紧范围138.3-141.1mm内；需参考技术手册确认管道最小壁厚要求。

2. 介质与温度匹配

• 水/废水：优先选择EPDM套筒；

• 油/燃料：选用NBR或H-NBR（需定制）套筒；

• 酸/臭氧：采用FPM/FKM套筒（需配合条形插入件）。

3. 压力需求验证
   接口工作压力为16.0 bar，测试压力达24.0 bar（1.5倍工作压力），需确保应用场景压力在此范围内。

4. 特殊场景适配
   若管道系统存在剧烈振动或高温循环（如+220°C短期暴露），需选择增强型密封套筒并验证材料耐温性。

四、技术参数

• 基础参数
  工作压力：16.0 bar；测试压力：24.0 bar；适用温度范围：-20°C至+180°C（依密封套筒材质而定）。

• 密封性能
  EPDM套筒：耐水、化学品；NBR套筒：耐油、煤气；FPM/FKM套筒：耐酸、臭氧。

• 材料规格
  外壳/U型杆：AISI 316L/316TI；螺栓：A4-80；锚环：AISI 301；密封套筒：EPDM/NBR/FPM/FKM。

• 紧固参数
  扭矩值：20 Nm；内六角头尺寸：8mm；螺纹规格：M10。

五、产品尺寸

• 关键尺寸
  宽度（B）：110mm；高度（C）：54mm；收紧后外径（DV）：164mm；收紧后宽度（KV）：210mm。

• 安装空间要求
  无条形插入件时，管道末端间距（R）为5-10mm；有条形插入件时为5-30mm。

• 适配性验证
  需确保管道周围有足够空间完成螺栓紧固操作，并参考技术手册确认与管道壁厚的兼容性。

六、应用领域

1. 工业管道系统
   用于工厂内水、气体输送管道的静态连接，保障介质安全传输。

2. 供水与废水处理
   EPDM密封套筒适配水与废水介质，满足长期使用需求。

3. 石油化工
   搭配NBR或FPM/FKM套筒，传输油、燃料等烃类介质。

4. 船舶制造
   材质与结构设计适应船舶环境，可用于船用管道系统连接。

七、总结

straub GRIP Φ139.7mm接口凭借其耐腐蚀材质、多场景密封适配性及快速安装特性，成为工业管道连接领域的可靠选择。选型时需重点验证管道尺寸、介质类型、温度压力需求及特殊场景适配性。其IP68防护等级与高强度材料确保在恶劣环境中稳定运行，适用于供水、化工、船舶等多领域，为管道系统提供长效、安全的连接解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
