一、产品介绍

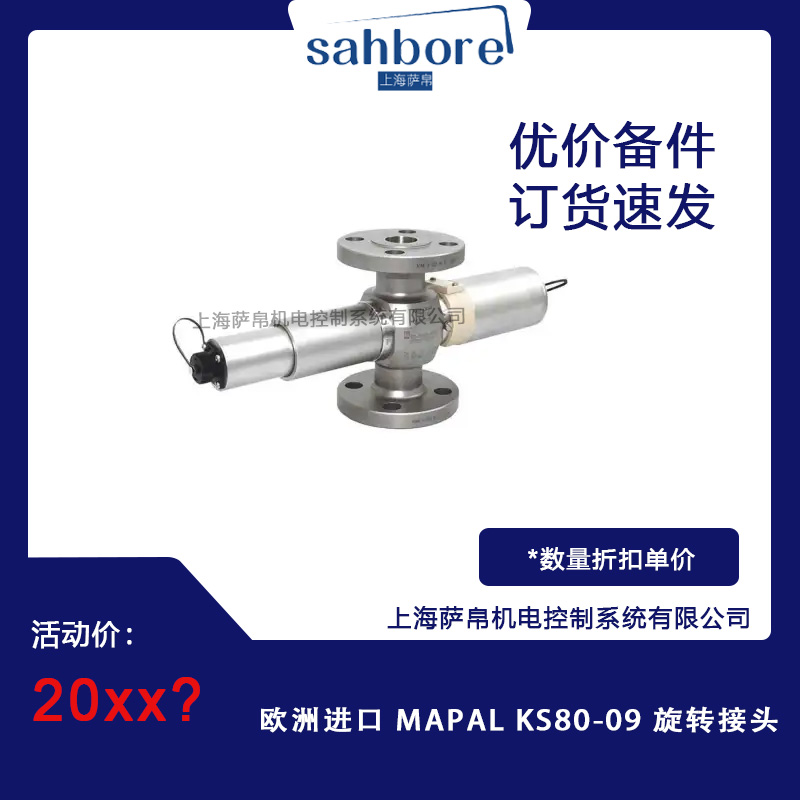

MAPAL KS80-09旋转接头是德国MAPAL公司设计的高性能旋转连接装置，专为解决主轴与底座支架间流体或信号的稳定传输问题而开发。其核心功能是通过安装法兰连接旋转部件与固定部件，实现水、油、空气等流体介质及电信号、光信号的360°无泄漏传输。该产品融合了MAPAL在精密工具制造领域的技术积累，采用耐磨材料与先进密封技术，确保在高速旋转、高压力及温度波动等复杂工况下仍能保持可靠性能，成为数控机床、加工中心等高精度设备的关键组件。

二、功能特点

1. 抗泄漏与耐久性
   内部采用双端面密封结构（型号标识中的“D”），配合碳化硅等耐磨材料，有效防止介质泄漏，延长密封件寿命。即使在高转速（最高4000RPM）或高压（最高2.5MPa）环境下，仍能保持稳定密封性能。

2. 多介质兼容性
   支持冷却水、液压油、压缩空气、真空等多种介质传输，满足不同工艺需求。例如，在数控机床中可同时传输冷却液与电信号，实现刀具内冷与状态监测。

3. 高速适应能力
   最高转速达4000RPM，适用于高速加工场景。其球面摩擦副结构对设备振动不敏感，确保在动态工况下传输稳定性。

4. 模块化设计
   提供单向（D型）与双向（S型）流通选项，以及法兰连接（F/FA型）与螺纹连接（G/R型）等多种安装方式，便于与不同设备集成。

三、选型指南

1. 介质与压力匹配
   根据传输介质选择密封结构：水/油介质推荐D型（双端面密封），蒸汽或高温介质可选Q型（球面密封）。压力超过2.5MPa时需选用高压专用型号。

2. 转速与温度限制
   高速场景（>2000RPM）优先选择H型（端面密封），其最高转速可达4000RPM；高温环境（>180℃）需选用耐高温型号，如导热油专用接头。

3. 安装方式适配
   主轴与底座支架间距较大时，选用法兰连接（F/FA型）确保稳定性；空间受限场景可选择管螺纹连接（G型）或圆锥螺纹连接（R型）。

4. 通路数需求
   单通路型号适用于介质输入输出分置两侧的设备；双通路或多通路型号可同时传输多种介质，减少设备接口数量。

四、技术参数

• 基本参数
  最高转速：4000RPM（H型）
  最高压力：2.5MPa（常规型号）
  工作温度范围：0℃至+180℃（Q型可达350℃）

• 密封性能
  泄漏量：≤0.1mL/min（静态密封）
  磨损量：≤0.01mm/1000h（动态密封）

• 接口规格
  通径：DN15至DN50（根据流量需求选择）
  连接螺纹：G1/2″至G2″（管螺纹）或R1/2″至R2″（圆锥螺纹）

五、产品尺寸

• 安装法兰尺寸
  直径：120mm（适配主轴接口）
  厚度：25mm（含密封槽）

• 旋转接头本体尺寸
  长度：280mm（含接口）
  直径：80mm（主体部分）

• 重量
  约2.5kg（含安装法兰）

六、应用领域

1. 数控机床与加工中心
   实现主轴与刀具的冷却液传输及电信号反馈，提升加工精度与刀具寿命。例如，在五轴联动加工中心中，KS80-09可同步传输冷却液与主轴转速信号。

2. 自动化生产线
   用于机器人关节的气动控制与真空吸附系统，确保多自由度运动下的介质稳定传输。

3. 检测设备
   在精密测量仪器中，通过旋转接头传输真空或压缩空气，实现样品台的旋转定位与密封检测。

4. 能源与化工领域
   适用于蒸汽轮机、反应釜等设备的介质循环系统，解决旋转部件与固定管道间的连接难题。

七、总结

MAPAL KS80-09旋转接头凭借其抗泄漏设计、多介质兼容性及高速适应能力，成为工业领域流体与信号传输的核心组件。选型时需重点关注介质类型、压力温度及安装方式，以确保与设备工况匹配。其模块化设计不仅简化了集成流程，还通过减少接口数量降低了泄漏风险。在数控机床、自动化生产线等高精度场景中，KS80-09通过稳定传输冷却液与信号，显著提升了设备运行效率与产品质量，是工业4.0背景下实现智能化生产的关键基础件。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
